ift244 自動點火及檢測控制器

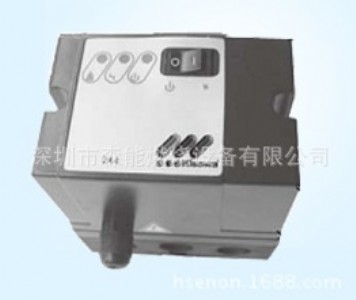

244 型燒嘴自動控制器是一種直接啟動和檢測燒嘴運行的控制器，采用電 離式火焰檢測或紫外線uv 檢測，點火和檢測可以共用一根電極控制或兩根 電極分開控制。可控制帶助燃風的燒嘴，也可以控制大氣燒嘴。ift244 一般 用于控制點火功率小于450kw 的燃氣燒嘴。可外掛大功率點火變壓器進行點 火。具有本地開關、遠程按鈕復位兩種模式。本控制器采用歐洲燃氣應用標 準en298 技術。

安  裝要求●工作環境溫度：-20℃ --+65℃ 無冷凝; ●檢測線用塑料電纜保護管單獨走線，遠傳時要和主電纜分開放置，以避免外部的電磁 干攏; 火線，零線不可接錯，電柜地線與燒嘴及控制器224 上的地線一定要相連通; ●電源：ac220v, 電壓波動要求在-15/+10％ 范圍內，頻率50hz，零線不可帶漂浮電壓 （其它供電電源型號可特別定制）。功率：18va+25va（點火功率25va）; ●內置點火變壓器，點火電極間隙為2-3mm，點火高壓線〈1m。 高壓線不可穿于金屬管中，高壓線與檢測線分開布線; ●安  裝尺寸：可用u 型導軌35mm，寬113mm，高75mm，深120mm。 底板上兩個安  裝孔高距為70mm。熔斷器：3.15a 延遲h 型。

接線說明接線端子： 1、為火線， 2、為零線。 3、為壓力報警保護及點火供電開關。 4、為檢測電極電流輸入信號ua（dc），不可與其它帶電壓線 一同走線，以免干攏。 5、為外部大功率點火高壓變壓器供電電源（火線）。 6、為遠端控制復位點火開關。（常開型：no 觸點） 7、8、為點火熄火后報警輸出信號，遠程點火失敗的故障信號 （無源no 觸點型）。 9、為輸出到電磁閥的電源（火線）。 10、11、為遠程點火燃燒成功的輸出信號（無源no 觸點型）。 12、為uv 電源。 13、為空腳。 14、為地線，一定要與電柜總地線相接。

線路檢查及調試

1、線路檢查及調試     首先檢查火線l 和零線n 及其它線路是否按規定接好，確認無誤后；關閉手閥，啟動系統；合上燒嘴控制器224 面板上的開關，綠燈亮起；合上點火開關，即給端子3 供電，啟動操作程序，大約3 秒鐘之后，燃氣電磁閥打開，燒嘴點火，經過安  全時間后，燒嘴控制器發出故障信號，面板上的紅燈亮起，端子7 和8 之間閉合；打開燃氣手動球閥，再次合上面板開關，控制器將復位解除故障信號，重新啟動操作程序，燒嘴點燃，面板上的黃燈亮起, 端子10 和11 之間閉合，說明線路接好，系統工作正常。

2、火焰檢測電流調整     火焰檢測電流可以在2μa--20μa 之間調整。調整 方法：松開控制器固定螺栓，從底座上撥出控制器，調 節小板上的電位器到要求位置即可。（如果面板上的黃 燈始終亮著或在點火之前就亮啟，則需要進行重新設 定。測量的實際火焰檢測電流應當比設定值至少高出 3μa。）把控制器裝回底座，擰緊螺栓。5
