r&s fsw 頻譜與信號分析儀 rohde-schwarz

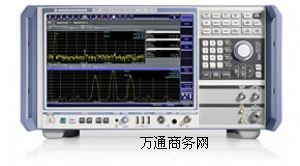

羅德與施瓦茨fsw

全新高性能r&s®fsw信號與頻譜分析儀滿足客戶高性能需求，提供低相位噪聲，寬分析帶寬和直觀性操作，使得測試工作快速簡單。

主要特點
• 頻率范圍覆蓋從2 hz 至 8/13.6/26.5/43.5/50/67 ghz （加外部諧波混頻器可擴展至110ghz）
• 相位噪聲低至-137dbc/hz@1ghz,10khz頻偏
• wcdma 鄰信道功率比測試88db動態范圍(噪聲消除功能打開)
• 最高160mhz分析帶寬
• 8 ghz范圍內低至0.4db總測量不確定度
• 高分辨率的12.1寸觸摸屏方便操作
• 支持多任務并行測量及顯示
特點
射頻性能滿足苛刻需求
• 無與倫比的相位噪聲 – 是雷達和通信應用振蕩器測試的理想工具
振蕩器，頻率合成器和發射機系統的研發人員將從r&s®fsw突出的相位噪聲測量動態范圍性能中獲益。在偏離載波中心頻率10khz位置，r&s®fsw相位噪聲在1ghz中心頻率處可達到-137dbc（1hz），而在10ghz中心頻率處可達到-128dbc（1hz）。偏離載波中心頻率100khz位置，相位噪聲在相同中心頻率處分別為-110dbc（1hz）和-90dbc（1hz）. 在相位噪聲性能上r&s®fsw超越前一代分析儀多達10db。
相位噪聲在1ghz中心頻率，10khz偏離處為 -137dbc（1hz）

• 低顯示平均噪聲電平帶來出色的雜散測試動態范圍
顯示平均噪聲電平在未使用預放大器條件下，2ghz頻率處低至-159dbm（1hz）而25ghz頻率處低至-150dbm（1hz）。r&s®fsw可在寬頻率范圍內提供快速而可靠的雜散測試。顯示平均噪聲電平可通過選擇使用噪聲消除功能而進一步改善13db。用戶可確認之前隱藏在噪底之下的極小雜散信號從而有效地優化發射機系統。

• 內置高通濾波器簡化諧波測試
r&s®fsw可選配可切換使用的高通濾波器（r&s®fsw-b13）進行最高頻率至1.5ghz的發射機系統諧波測試。與傳統的頻譜分析儀相比可獲得明顯的動態范圍改善。無需外部濾波器，可方便針對gsm, cdma, wcdma, lte 和tetra 系統進行測試系統的搭建。

• 低頻段內提供高選擇性

• 高精確度

• 單獨的接收機通路使得在最高1ghz頻率范圍內獲得不可比擬的動態范圍

面向未來
• 高達160mhz解調帶寬
多載波或者寬帶應用的功率放大器為了提高效率而進行的線性化工作或者通信系統自身占用帶寬的增加，使得對于分析帶寬的需求持續增加，面對挑戰，r&s®fsw提供高達160mhz的分析帶寬滿足測試需求。
配置 最大分析帶寬 應用
標準配置 10 mhz • 單載波標準應用與測量，比如wcdma, cdma2000 ®, td-scdma,tetra
r&s®fsw-b28 28 mhz • 調制測量 wimax ™, lte, wlan 802.11a/b/g 信號
r&s®fsw-b40 40 mhz • 調制測量 802.11n 信號
• 放大器特征化與線性化
r&s®fsw-b80 80 mhz • 放大器特征化與線性化
• 寬帶脈沖測量
• 調制測量802.11ac 信號
r&s®fsw-b160 160 mhz • 放大器特征化與線性化
• 寬帶脈沖測量
• 調制測量802.11ac 信號

• 高無雜散動態范圍 > 100 dbc
當分析i/q數據時，除adc分辨率之外，無雜散動態范圍也是重要指標。由于無雜散動態范圍> 100 dbc，因此r&s®fsw在線性化放大器或測量evm時擁有空前的測量精度。
