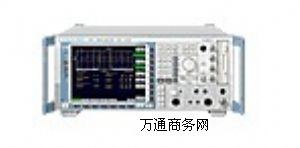

信號分析儀r&s fsq rohde-schwarz

羅德與施瓦茨 fsq

主要特征
r&s fsq可以提供120mhz的解調帶寬，同時能提供高端頻譜儀的動態范圍，是集頻譜儀和矢量信號分析儀功能為一身的高端儀器。

1）頻率范圍：從20hz開始，分別到3.6 ghz, 8 ghz, 26.5 ghz,和40 ghz
2）擁有高端頻譜儀具有的動態范圍
◆ 三階互調截斷點：典型值+25 dbm
◆ 1db壓縮點：典型值+13dbm
◆ wcdma鄰信道泄漏功率，動態范圍為84 db（打開噪聲修正之后）

3）標配解調帶寬為28mhz（可以擴充到120mhz）
4）iq存儲容量為16msample
5）提供多種應用固件選件（包括各種通訊標準的碼域、調制域測量）
◆ bluetooth®
◆ gsm/edge
◆ 3gpp wcdma
◆ hsdpa
◆ td-scdma
◆ cdma2000®
◆ 1xev-dv
◆ 1xev-do
◆ wlan 802.11a/b/g/j
◆ wimax 802.16-2004, 802.16e-2005
◆ 通用矢量信號分析功能

產品特性

頻率范圍
◆ fsq3: 20 hz to 3.6 ghz
◆ fsq8: 20 hz to 8 ghz
◆ fsq26: 20 hz to 26.5 ghz
◆ fsq40: 20 hz to 40 ghz

射頻性能
◆ 顯示平均本地噪聲：-158 dbm (歸一化到1 hz)
◆ 相位噪聲：-123 dbc / hz 在10 khz偏移處，cf 640 mhz
◆ 相位噪聲：-160 dbc / hz 在10 khz偏移處，cf 640 mhz
◆ 三階互調截斷點：典型值+25 dbm
◆ 分辨率帶寬：1 hz 到50 mhz
◆ 1db壓縮點：典型值+13dbm
◆ wcdma鄰信道泄漏功率動態范圍為77.5 db，打開噪聲修正之后可達84 db 4載波情況下aclr為77db（有噪聲修正）

精度
◆ 到3.6ghz的總電平不確定度為0.3db 相對功率測量
◆ 到-70db時的線形度誤差小于0.1db

iq downconverter
◆ 中頻a/d轉換的精度為14bit，采樣率81.6mhz（中頻頻率為20.4mhz）
◆ 中頻a/d轉換的精度為8bit，采樣率326.4mhz（加選件fsq-b72，中頻頻率為404mhz）
◆ 射頻解調帶寬28mhz（可擴展為120mhz）
◆ 無雜散動態范圍sfdr > 80 db
◆ iq存儲器容量為2x16m采樣點，通過gipb或lan輸出
◆ 采樣率：連續可設置從10khz到81.6mhz
