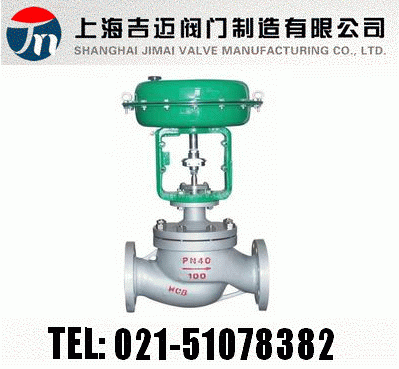

hcn低噪音籠式調節閥
【hcn低噪音籠式調節閥-產品說明】
hcn低噪音籠式調節閥http:// /valve_product_431.html可以降低可壓縮流體的噪音，為適應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降。閥芯采用壓力平衡式結構。流體通道呈s流線型，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，噪音低。調節閥的泄漏量符合ansi b16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大產品符合gb/t4213-92。
閥 體
型式：直通鑄造球型閥
公稱通徑：40、50、65、80、100、150、200mm
公稱壓力：ansi 125、150、300、600 jis 10、16、20、30、40k
pn1.6、4.0、6.4mpa
連接型式：法蘭連接：ff、rf、rj、lg、溝槽型、嵌入型
法蘭標準：jis b2201-1984、ansi b16.5-1981、gb/t9112～9124-2000等
焊接連接：嵌接焊sw（40～50mm）對接焊bw(65～200mm)
材料：鑄鋼（zg230-450）、鑄不銹鋼（zg1cr18ni9ti、zg1cr18ni12mo2ti、zg00cr18ni12mo2ti）、鈦等
上閥蓋：常溫型：-17～+230℃
伸長ⅰ型（e1）：-45～-17℃ +230～+566℃
伸長ⅱ型（e2i）：-100～-45℃
伸長ⅱ型（e2w）：-196～-100℃
注:工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填料：v型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式：金屬閥座的壓力平衡式閥芯
流量特性：線性，參考下圖
注：整體式和分離式套筒應根據公稱通徑、材料和工作溫度而定。
材料：不銹鋼（cr18ni9ti、1cr18ni2mo2ti、17-4ph、9cr18、316l）不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
執行機構
型式：lha多彈簧薄膜執行機構、lva5單彈簧薄膜執行機構、lva6單作用氣缸動活塞執行機構、lvp雙作用氣缸活塞執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20～100、80～240kpa（lha，lva5型），190～350、190～400kpa（lva6型）
供氣壓力：140～400kpa（lha型）、140～280kpa（lva5型）
400～500kpa（lva6型）、300～500kpa（lvp型）
氣源接口：rc1/4”
環境溫度：-30～+70℃
閥作：用型式 用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
性能
泄漏量：金屬閥座：小于閥額定容量的0.01％，符合ansi b16.104-1976iv級
回差：帶定位器：小于全行程的1％，
不帶定位器：小于全行程的3％（lha1型小于全行程的5％）
基本誤差：帶定位器：小于全行程的±1％，
不帶定位器：小于全行程的±5％
注：采用標準的v型聚四氟乙烯填料
可調范圍：50：1（0.25≤cv≤14）或30：1（cv≤0.16）
cv值和行程
公稱通徑
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
閥座直徑
|
25
|
32
|
40
|
32
|
40
|
50
|
40
|
50
|
65
|
50
|
65
|
80
|
65
|
80
|
100
|
100
|
125
|
150
|
125
|
150
|
200
|
額定cv值
|
11
|
17
|
24
|
17
|
24
|
44
|
24
|
44
|
68
|
44
|
68
|
99
|
68
|
99
|
175
|
175
|
275
|
360
|
275
|
360
|
640
|
額定行程
|
25
|
38
|
50
|
75
|
允許壓差
a.氣—關式閥 100kpa
執行機構
|
供氣壓力
|
彈簧范圍
|
定位器
|
允許壓差
|
公稱通徑
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
lha2d
|
1.4
|
0.2～1.0
|
有或無
|
19
|
15
|
13
|
11
|
8
|
-
|
-
|
1.6
|
0.2～1.0
|
有
|
40
|
40
|
40
|
40
|
40
|
-
|
-
|
100
|
74
|
54
|
53
|
40
|
-
|
-
|
4.0
|
0.8～2.4
|
有
|
40
|
40
|
40
|
40
|
40
|
-
|
-
|
400
|
100
|
100
|
100
|
100
|
-
|
-
|
lha3d
|
1.4
|
0.2～1.0
|
有或無
|
34
|
26
|
23
|
19
|
14
|
10
|
-
|
1.6
|
0.2～1.0
|
有
|
40
|
40
|
40
|
40
|
40
|
40
|
-
|
100
|
100
|
100
|
94
|
71
|
51
|
-
|
4.0
|
0.8～2.4
|
有
|
40
|
40
|
40
|
40
|
40
|
40
|
-
|
100
|
100
|
100
|
100
|
100
|
100
|
-
|
lha4d
|
1.4
|
0.2～1.0
|
有或無
|
-
|
-
|
39
|
32
|
25
|
17
|
14
|
1.6
|
0.2～1.0
|
有
|
-
|
-
|
40
|
40
|
40
|
40
|
40
|
-
|
-
|
100
|
100
|
100
|
87
|
70
|
4.0
|
0.8～2.4
|
有
|
-
|
-
|
40
|
40
|
40
|
40
|
40
|
-
|
-
|
100
|
100
|
100
|
100
|
100
|
b.氣—開式閥 100kpa
執行機構
|
供氣壓力
|
彈簧范圍
|
定位器
|
允許壓差
|
公稱通徑
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
lha2r
|
1.4
|
0.2～1.0
|
有或無
|
19
|
15
|
13
|
11
|
8
|
-
|
-
|
2.8
|
0.8～2.4
|
有
|
40
|
40
|
40
|
40
|
40
|
-
|
-
|
100
|
100
|
89
|
74
|
57
|
-
|
-
|
lha3r
|
1.4
|
0.2～1.0
|
有或無
|
34
|
26
|
23
|
19
|
14
|
10
|
-
|
2.8
|
0.8～2.4
|
有
|
40
|
40
|
40
|
40
|
40
|
40
|
-
|
100
|
100
|
100
|
100
|
100
|
71
|
-
|
lha4r
|
1.4
|
0.2～1.0
|
有或無
|
-
|
-
|
39
|
32
|
25
|
17
|
14
|
2.8
|
0.8～2.4
|
有
|
-
|
-
|
40
|
40
|
40
|
40
|
40
|
-
|
-
|
100
|
100
|
100
|
100
|
99
|
lva5r
|
1.4
|
0.2～1.0
|
有或無
|
-
|
-
|
-
|
-
|
34
|
24
|
19
|
1.4
|
0.4～1.0
|
有或無
|
-
|
-
|
-
|
-
|
40
|
40
|
40
|
-
|
-
|
-
|
-
|
100
|
72
|
58
|
2.8
|
0.8～2.4
|
有
|
-
|
-
|
-
|
-
|
40
|
40
|
40
|
-
|
-
|
-
|
-
|
100
|
100
|
100
|
lva6r
|
4
|
1.9～3.5
|
有
|
-
|
-
|
-
|
-
|
40
|
40
|
-
|
-
|
-
|
-
|
-
|
100
|
100
|
-
|
注:1.最大允許壓差不超過ansi b16.34或jis b2201標準規定的最大工作壓力。
2.同一格內的上方數字表示閥常開允許壓差，下方數字表示閥全關時的允許壓差。
3.黑線框內數字表示閥配用標準規格執行機構。
法蘭距 mm
公稱通徑
|
a
|
ansi 125 ff
ansi 150 rf
jis 10k ff rf
pn1.6
|
jis 16k rf
|
ansi 300 rf
jis 20k rf
jis 30k rf
pn4.0
|
ansi 600rf
jis 40k rf
pn6.4
|
jis 16k
溝槽型
嵌入型
|
jis 20
溝槽型
嵌入型
|
jis 30k
溝槽型
嵌入型
|
jis 40k
溝槽型
嵌入型
|
40
|
222
|
231
|
235
|
251
|
235
|
236
|
248
|
251
|
50
|
254
|
263
|
267
|
286
|
265
|
267
|
276
|
286
|
65
|
276
|
288
|
292
|
311
|
290
|
292
|
303
|
311
|
80
|
298
|
313
|
317
|
337
|
310
|
317
|
326
|
337
|
100
|
352
|
364
|
368
|
394
|
360
|
368
|
379
|
394
|
150
|
451
|
465
|
473
|
508
|
475
|
473
|
486
|
508
|
200
|
543
|
560
|
568
|
610
|
570
|
568
|
580
|
610
|
公稱通徑
|
a
|
ansi 150
rj
|
ansi 300
rj
|
ansi 600
rj
|
ansi 300
lg
|
ansi 600 lg
|
ansi 150
sw、bw
|
ansi 150、600
sw、bw
|
40
|
235
|
248
|
251
|
244
|
248
|
251
|
251
|
50
|
267
|
283
|
289
|
276
|
283
|
286
|
286
|
65
|
289
|
308
|
314
|
302
|
308
|
311
|
311
|
80
|
311
|
333
|
340
|
327
|
333
|
337
|
337
|
100
|
365
|
384
|
397
|
378
|
391
|
394
|
394
|
150
|
464
|
489
|
511
|
483
|
505
|
473
|
508
|
200
|
556
|
584
|
613
|
578
|
606
|
568
|
610
|
訂貨提供產品參數：hcn低噪音籠式調節閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
