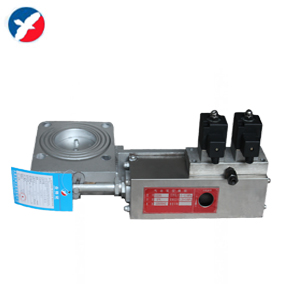

一、dqsw3氣動三位蝶閥詳細簡介
為滿足特殊用戶的需要，本公司開發了dqsw3型氣動三位蝶閥。氣動三位蝶閥分大風、中風、小風三種風，最大開度分別為90°、65°、35°，分別用三個先導電磁閥控制。中風、小風為燒咀燃燒所需的風量，大風為冷卻工件用的風，滿足了特定工藝，降溫曲線也要控制的場合。dqsw1型氣動單電控雙位蝶閥的小風開度為0—35°可調，并且是常開的；大風35°—90°范圍內任意可調。
二、dqsw3氣動三位蝶閥結構及原理
氣動三位蝶閥由氣動執行機構和蝶閥兩部分組成。
氣動執行機構由單作用氣缸和先導電磁閥組成。由先導電磁閥控制，以實現閥門的開關。在氣缸內設有一套活塞限位調節機構用來調節活塞的行程，從而實現閥門開度的可調。
蝶閥由閥體、閥板、轉軸、連桿等組成，它將活塞桿的行程位置轉換成閥板的開度。并由指針式顯示裝置直接讀出實際開度數值。
在閥體與氣缸支架的連接處設置有隔熱層，以降低對氣缸的傳熱。
三、dqsw3氣動三位蝶閥安裝及使用
1、本閥宜安裝在環境清潔并留有一定空間的場地，并應注意使先導電磁閥處于直立位置。
2、本閥在氣源進口處已備有一套擴口式接頭（接口z1/8＂，螺母m14×1.5），用戶自備￠8×1紫銅將氣源引入。
3、引入本閥的控制氣源應配有氣動三大件裝置，氣源的壓力應控制在0.25~0.6mpa范圍內。
4、控制氣壓力根據用戶條件在規定范圍內選用，以能保證推動氣缸活塞為宜。
5、先導電磁閥為常閉式，通電實現開閥。在先導閥體上各裝有手控轉軸，當突然停電時只要轉動轉軸900便可實現手動應急開閉，平時轉軸凹槽應位于水平。
6、活塞行程的調節有調節機構完成。不同的工況要求調節不同的限位調節機構。調節大開度時，先松開鎖緊螺母，然后旋轉調節螺母至所需位置再鎖緊即可。調節小開度時，先擰松支架下的緊定螺絲，再旋轉滾花螺母或調節桿至所需位置即可工作。
7、氣缸的動靜密封全部采用標準o型密封圈，其規格有50×3.5、26×2.4、14×2.4用
戶可自行備件。
8、用戶訂貨時應根據自己管路的安裝形式是水平管道，還是垂直管道進行正確的選擇。
四、dqsw3氣動三位蝶閥故障及排除方法
故障現象 |
故障原因 |
排除方法 |
線圈通電后閥門不動作 |
控制電磁閥線圈燒壞 |
更換線圈 |
控制電磁閥的活動鐵芯被臟物卡位 |
拆洗鐵芯座、活動鐵芯 |
|
氣源安裝板或控制閥閥口有異物 |
用壓縮空氣吹通清除 |
|
控制電磁閥正常動作， 大風不能全開 |
活塞o形圈老化，磨損，活塞漏氣，活塞o形圈與氣缸內腔配合過盈量不夠 |
更換活塞o形圈，提高氣源壓力 |
小風調節困難 |
小風調節時，應松開三角支架下面的緊定螺釘，調完應該擰緊，防止?jié)L花螺母自鎖 |
用螺絲刀轉動控制閥下面的手動螺釘?shù)耐瑫r，上下推動滾花螺母，也可用一字螺絲刀使?jié)L花螺母轉動 |
控制閥頂端漏氣 |
控制閥鐵芯座上端有異物 |
拆洗鐵芯座或更換控制閥 |

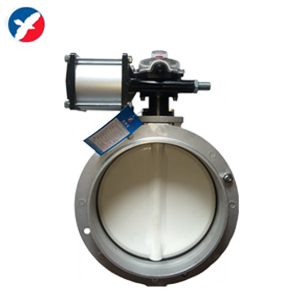

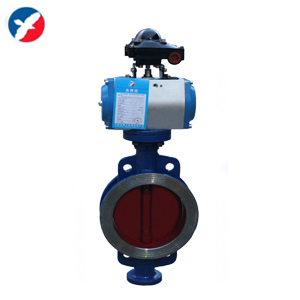

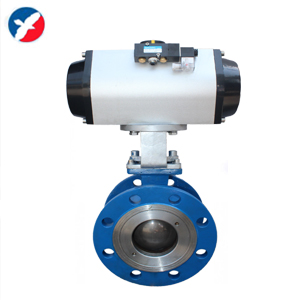

| 氣動雙位蝶閥 | 氣動水泥蝶閥 | 氣動v型球閥 | 氣動對夾通風蝶閥 |
|
|
|
|
