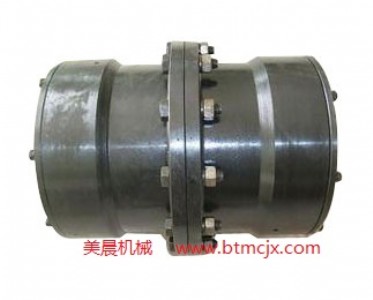

        wg型鼓形齒式聯軸器屬于剛撓性聯軸器，齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬的接觸狀態。具有徑向、軸向和角向等軸線偏差補償能力，具有結構緊湊、回轉半徑小、承載能力大、傳動效率高、噪聲低及維修周期長等優點，特別適用于低速重載工況，如冶金、礦山、起重運輸?shù)刃?業、也適用于石油、化工、通用機械等各類機械的軸系傳動。 齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，高精度并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。由 于鼓形齒式聯軸器角向補償大于直齒式聯軸器，國內外均廣泛采用鼓形齒式聯軸器，直齒式聯軸器屬于被淘汰的產品，選用者應盡量不選用。 鼓形齒式聯軸器的特點(與直齒式聯軸器相比有以下特點)： 1、承載能力強。在相同的內齒套外徑和聯軸器最大外徑下，鼓形齒式聯軸器的承載能力平均比直齒式聯軸器提高15～20％。 2、角位移補償量大。當徑向位移等于零時，直齒式聯軸器的許用角位移為1°，而鼓形齒式聯軸器的許用角位移為1°30′，提高50％。在相同的模數、齒數、齒寬下，鼓形齒比直齒允許的角位移大。 3、鼓形齒面使內、外齒的接觸條件得到改善，避免了在角位移條件下直齒齒端棱邊擠壓，應力集中的弊端，同時改善了齒面摩擦、磨損狀況，降低了噪聲，維修周期長。 4、外齒套齒端呈喇叭形狀，使內、外齒裝拆十分方便。 5、傳動效率高達99.7％。基于以上特點，目前，國內外已普遍以鼓形齒替代直齒式聯軸器。

型　號	公稱  扭矩tn n.m	許用轉速 [n] r.min	軸孔直徑	軸孔長度		d	d1	d2	d3	d4	b	b1	f	c		c1	c2	質量 kg		轉動慣量 i/kg.m2		潤滑脂 總量kg
			d1.d2.dz	y	j1z1									i	π			i	π	i	π	i	π
wg1	710	7500	12.14	32	--	122	115	98	88	60	116	100	30	30	--	--	--	5.6	4.86	0.08	0.0063	0.085	0.04
			16.18.19	42	--									20	14	--	--
			20.22.24	52	--									10	4	--	--
			25.28	62	44									3	3	19	18
			30.32.35.38	82	60									3	3	23	12
			40.42	112	84									3	3	29	12
wg2	1250	6700	22.24	52	--	150	145	118	108	77	136	104	30	20	4	--	--	9.78	7.48	0.021	0.016	0.09	0.06
			25.28	62	--									10	3	--	--
			30.32.35.38	82	60									3	3	23	16
			40.42.45.48.50.55.56	112	84									3	3	29	16
wg3	2500	6300	22.24	52	--	170	165	140	125	90	160	108	30	33	7	--	--	16.7	12.2	0.047	0.033	0.17	0.1
			25.28	62	--									23	3	--	--
			30.32.35.38	82	60									3	3	23	16
			40.42.45.48.50.55.56	112	84									3	3	29	16
			60.63	142	107									3	3	36	16
wg4	4500	5600	30.32.35.38	82	--	200	195	160	145	112	180	116	30	13	3	--	--	25.6	19.6	0.098	0.073	0.25	0.15
			40.42.45.48.50.55.56	112	84									3	3	29	17
			60.63.65.70.71.75	142	107									3	3	36	17
			80	172	132									3	3	41	17
wg5	7100	5300	30.32.35.38	82	--	225	215	180	168	128	200	126	30	23	3	--	--	35	26.1	0.175	0.126	0.35	0.22
			40.42.45.48.50.55.56	112	84									3	3	29	19
			60.63.65.70.71.75	142	107									3	3	36	19
			80.85.90	172	132									3	3	41	19
wg6	10000	5000	32.35.38	82	--	245	230	200	185	145	224	134	30	35	5	--	--	51.6	38	0.295	0.213	0.4	0.2
			40.42.45.48.50.55.56	112	--									5	5	--	--
			60.63.65.70.71.75	142	107									5	5	38	20
			80.85.90.95	172	132									5	5	43	20
			100	212	167									5	5	48	20
wg7	14000	4500	32.35.38	82	--	272	265	230	210	160	244	148	30	45	5	--	--	68.6	45	0.53	0.35	0.6	0.44
			40.42.45.48.50.55.56	112	--									15	5	--	--
			60.63.65.70.71.75	142	107									5	5	38	20
			80.85.90.95	172	132									5	5	43	20
			100.110	212	167									5	5	48	20
wg8	20000	4250	55.56	112	--	290	272	245	225	176	272	162	30	29	5	--	--	79.5	55.8	0.71	0.46	0.75	0.55
			60.63.65.70.71.75	142	107									5	5	38	34
			80.85.90.96	172	132									5	5	43	2020
			100.110.120.125	212	167									5	5	48	38
wg9	25000	4000	65.70.71.75	142	107	315	305	265	245	190	280	176	30	5	5	38	28	106.5	80.5	1.05	0.77	1	0.79
			80.85.90.95	172	132									5	5	43	28
			100.110.120.125	212	167									5	5	48	28
			130.140	252	202									5	5	53	28
wg10	40000	3550	75	142	--	355	340	300	280	225	330	196	30	28	5	--	--	158.8	121.8	1.87	1.54	1.3	0.9
			80.85.90.95	172	132									5	5	43	38
			100.110.120.125	212	167									5	5	48	28
			130.140.150	252	202									5	5	53	28
			160	302	242									5	5	63	28
wg11	56000	3000	85.90.95	172	--	412	385	345	325	256	360	224	40	15	8	--	--	214	167	3.66	2.77	1.6	1.2
			100.110.120.125	212	167									8	8	51	32
			130.140.150	252	202									8	8	56	32
			160.170.180	302	242									8	8	56	32
wg12	80000	2800	120.125	212	167	440	435	375	360	288	414	250	40	8	8	51	45	302	242	6.39	4.75	2.6	1.9
			130.140.150	252	202									8	8	56	32
			160.170.180	302	242									8	8	66	32
			190.200	352	282									8	8	76	32
wg13	112000	2500	145.150	252	202	490	480	425	400	320	470	272	50	8	8	56	38	390	309	10.44	7.76	3.3	2.4
			160.170.180	302	242									8	8	66	32
			190.200.220	352	282									8	8	76	32
wg14	160000	2300	160.170.180	302	242	545	540	462	440	362	530	316	50	10	8	68	32	522	423	17.46	13.52	4.8	3.7
			190.200.220	352	282									10	8	78	32
			240.250.260	410	330									10	8	--	10
wg15	224000	2100	160.170.180	302	242	580	--	488	--	400	560	--	50	10	--	68	43	677	--	24.91	--	5	--
			190.200.220	352	282									10	--	78	32
			240.250.260	410	330									10	--	--	10
			270	470	380									10	--	--	10
wg16	280000	1900	180	302	242	650	--	560	--	440	600	--	50	12	--	70	63	939	--	43.22	--	7	--
			190.200.220	352	282									12	--	80	32
			240.250.260	410	330									12	--	--	12
			280.300	470	380									12	--	--	12
wg17	355000	1800	200.220	352	282	690	--	600	--	460	650	--	50	12	--	70	48	1041	--	56.27	--	8	--
			240.250.260	410	330									12	--	--	12
			280.300.320	470	380									12	--	--	12
wg18	450000	1700	220	352	282	750	--	650	--	510	700	--	60	12	--	70	73	1381	--	88.17	--	10	--<, /div>
			240.250.260	410	330									12	--	--	12
			280.300.320	470	380									12	--	--	12
			340.360	550	450									12	--	--	12
wg19	560000	1600	240.250.260	410	330	775	--	690	--	535	745	--	60	12	--	--	12	1526	--	108.8	--	11	--
			280.300.320	470	380									12	--	--	12
			340.360.380	550	450									12	--	--	12
wg20	710000	1500	260	410	330	825	--	730	--	580	785	--	60	14	--	--	14	2081	--	164.4	--	13	--
			280.300.320	470	380									14	--	--	14
			340.360.380	550	450									14	--	--	14
			400	650	540									14	--	--	14
wg21	800000	1300	280.300.320	470	380	925	--	825	--	620	810	--	60	14	--	--	14	2460	--	242.7	--	20	--
			340.380.380	550	450									14	--	--	14
			400.420.440	650	540									14	--	--	14
wg22	90000	950	320	470	380	950	--	850	--	665	820	--	60	14	--	--	14	2775	--	297	--	26	--
			340.360.380	550	450									14	--	--	14
			400.420.440.450.460	650	540									14	--	--	14
wg23	1000000	900	360.380	550	450	1030	--	900	--	710	880	--	60	14	--	--	14	3148	--	384.8	--	29	--
			400.420.440.450.460.480.500	650	540									14	--	--	14
wg24	250000	850	380	550	540	1060	--	925	--	730	900	--	70	16	--	--	16	3766	--	477.8	--	32	--
			400.420.440.450.460.480.500	650	450									16	--	--	16
			520	800	680									16	--	--	16
