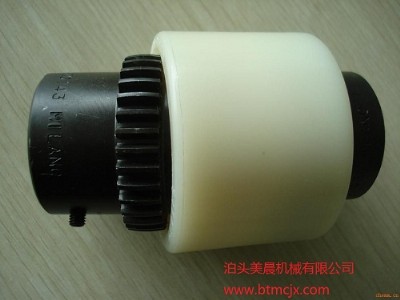

nl型尼龍內齒聯軸器 詳細說明：
尼龍齒式聯軸器由齒數相同的內齒圈和外齒組成，由于內齒和外齒有很大的間隙，故允許聯接的聯傳動軸系有較大的位移，并能承受較大的載荷。詳細描述該內齒型聯軸器用于軸間的旋轉傳動，允許有全套的軸，徑向位移，我廠生產的內齒型彈性聯軸器具有設計精密、結構簡單，拆裝容易，操作方便，維護簡便，壽命長，噪音低，成本低，個傳動功率損失小等諸多優點。 彈性聯軸器軸孔型式有圓柱型（ｙ）和短圓柱型（ｊ）．聯軸器鍵槽按國家標準ｇｂ３８５２－８３(聯軸器軸孔和鍵槽型式尺寸)的規定加工。該內齒型聯軸器工作溫度-20°—70°c。聯軸器材料采用鑄鐵ht20—40精密鑄造和增強注塑尼龍（尼龍66）等，經特殊工業處理。 本廠生產的十個系列內齒形彈性聯軸器廣泛用于鍛壓、建筑、礦山、
塑料、食品、工程、石油、化工、機床、船舶、皮革、紡織、風機、水泵等行業機械的傳動。該內齒型彈性聯軸器使用效果明顯優于其他結構的聯軸器。 nl內齒型彈性聯軸器技術參數 聯軸器型號 公稱 扭矩 n.m 許用轉速 r/min 內齒型彈性聯軸器主要尺寸 該彈性聯軸器最大尺寸偏差
聯軸器軸孔直徑 d 1 d 2 聯軸器 軸孔長度 l 1 l 2 l d d1 d2 e h 軸向 mm 徑向 mm 角度 nl1 40 6000 5—12 14—32 nl內齒型彈性聯軸器按用戶需求 40 26 4 34 2 ±0.3 1° nl2 100 6000 12—22 20—45 52 36 4 40 2 ±0.4 1° nl3 160 6000 20—28 20—60 66 44 4 46 2 ±0.4 1° nl4 250 6000 28—38 25—80 83 58 4 48 2 ±0.4 1° nl5 315 5000 32—42 30—110 93 68 4 50 3 ±0.4 2° nl6 400 5000 40—48 40—110 100 68 4 52 3 ±0.4 2° nl7 630 3600 45—55 45—110 115 80 4 60 3 ±0.6 2° nl8 1250 3600 48—65 50—140 140 96 4 72 3 ±0.6 2° nl9 2000 2000 60—80 60—170 175 124 6 83 4 ±0.7 2° nl10 3150 1800 70—100 70—210 220 157 8 110 4 ±0.7 2° 相關產品： 聯軸器 彈性聯軸器 齒式聯軸器 梅花彈性聯軸器
以上是供應nl型
尼龍內齒型彈性聯軸器的詳細信息，如果您對此nl內齒型彈性聯軸器的價格、廠家、型號、圖片有什么疑問，請
聯系我們獲取供應nl內齒型彈性聯軸器的最新信息。
