一、用途
電動液壓彎排機適用于彎制鋁排、銅排，應用于工礦企業、變電所、電廠，是彎排的理想液壓工具。
二、電動彎排機規格與性能參數
1、型號：dwp-10a
2、最大工作壓力：63mpa
3、最大工作行程：250mm
4、彎排范圍：鋁銅排寬度40、50、60、80、100、120、125
厚度：4-10mm
5、彎曲角度：α≥90°
6、彎曲半徑：2.5倍排寬
7、油箱容量：2kg
8、液壓油牌號：n15
9、最大操作力：≤400n

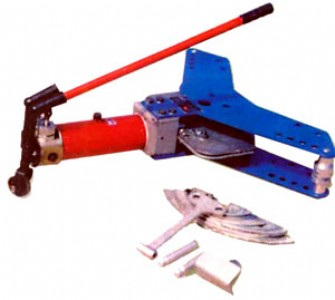

彎排機 電動液壓彎排機dwp-10a電動液壓彎排機 液壓彎排機
dwp電動液壓彎排機（手動彎排機，整體式彎排機）采用優質材料和先進加工工藝，具有速度快及無故障工作時間長等特點。一種新型的彎制鋁排，銅排的新額工具，它具有結構合理，操作方便，使用安全。
三、結 構
由電動泵(16)，高壓；輸油管(13)，快速接頭(2)， 工作缸(1)，彎排部件(包括上、下花板，夾板模頭，直角模頭，輥柱，r模板等)組成。見附草圖：
二、性能特點：(技術參數)
表一
型號 dwp-10a dwp-12a
彎曲角度a 180度>a≥90度 180度>a>90度
彎排半徑mm 2.5倍排寬 2.5倍排寬
彎排厚度mm 4、5、6、8、10 4、5、6、8、10、12
彎排寬度mm 40、50、60、80、100 40、50、60、80、100、120
最大工作壓力mpa 45 50
最大工作行程mm 250 320
液壓油牌號 n15 n15
swp-10s、swp-12a液壓彎排機模板分配情況
表二
排寬mm 排厚mm 模板半徑mm 模板厚度mm 代用說明
40 4、5、6、8、10 100 4、5、8 10mm排厚用4+5mm模板合用；
6mm排厚用5mm模板代用
50 4、5、6、8、10 125 4、5、8
60 4、5、6、8、10 150 4、5、8
80 8、10 200 8、10 /
100 8、10 250 8、10 /
120 8、10、12 300 8、10、12 /
四、使用方法及注意事項
1、使用方法 ：
a、先將工作油缸(1)伸進方檔塊(3)孔內，將螺帽擰到底。使螺帽與方檔塊靠緊再旋緊蝶形固定螺絲，然后，將壓高管端 部快速接頭活動部外套向后拉，并套在工作油缸接頭上手放松，活動部份恢復到原位即自行扣上，再將泵體上的放油螺釘(15)旋緊即可工作，同樣，當工作完后將放油螺釘放松，工作缸就
會自動回縮。
b、平彎時(圖見一)打開上花扳(4)將夾板模頭部(8)裝進工作油缸頭，根據所彎排的厚度，r，選擇r模板(7)與鋁排
或銅排一起放進夾板模頭中，然后壓緊夾板，將兩只輥柱(6)的槽寬對應向著鋁排和銅排厚度，并且放入相應的尺寸孔中，再將上花板蓋上，把所彎鋁排或銅排頂入槽中，但排須伸出輥柱100mm以上，如如果最大行和超過200mm以上，可接長頂桿—頭套進工作油缸頭部，另一頭裝進夾板模頭仍可操作。
c、立彎時(見圖二)，打開上花板，將直角模頭(9)裝進工作油缸頭部，在下花扳(5)孔(18)插上兩只22的銷子（11），再將上花板蓋上，鋁排或銅排放在銷子與直角模頭之間即可工作，所彎兩直角間最小距離為40mm，已彎r排如再要立彎時，打開上花板把聯桿板(10)套在t字形接頭中插入12的長螺栓，聯桿板套入二只22的銷子即可工作。
d、凡是按照標準的排寬x2.5的彎曲半徑r以及彎曲角度d>90度的彎曲條件下，可以回彈角度。
e、輥柱有五條槽，分二端使用，一端的位置線以下花板到槽下口為64mm，如用另一端必需調頭使用。
f、油泵內需加油內，可卸下油泵的尾端橡膠蓋(14)再旋去m8六角螺釘，露出裝油管即可加油。
g、銅排要回火才能使用。
h、 r100、r125、r150、彎8mm排用2塊4mm板合用， 彎6mm用5mmr板代。
j、電動泵請參照電動泵使用說明書。
2、注意事項，
a、使用時如出現空打現象，可先旋松泵體上的放油螺訂，
將泵垂直起來頭向下空打幾下，然后而旋緊放油螺釘，即可繼續
使用。
b、在有載荷時切忌將快速接頭卸下。
c、本機是用油為介質，必須做好油及本機的清潔保養工
作，以免淤塞或漏油，影響使用效果。
