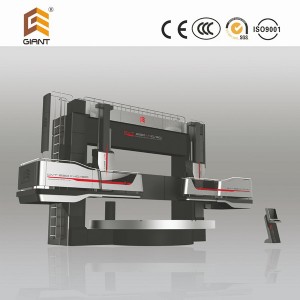

(1數控雙柱立車的主軸結構及其特點主軸是空心軸，內孔可通過長的棒料，直徑60mm，也可用于通過氣動、液壓夾緊裝置。主軸前端的短圓錐面及其端面用于安裝卡盤或撥盤，主軸支承配置為前后支承都采用角接觸球軸承的形式。前軸承三個一組，4、5大口朝向主軸前端，3大口朝向主軸后端。前軸承的內外圈軸向由軸肩和箱體孔的臺階固定，以承受軸向負荷。后軸承1、2小口相對，只承受徑向載荷，并由后壓套進行預緊。前后軸承一般都由軸承生產廠配套供應，裝配時不需修配。(2)數控雙柱立車軸結構及其特點該機床主軸可作軸向運動，主軸的軸向運動坐標軸為數控裝置中的z軸。軸向運動由直流伺服電動機16，經齒形帶輪13、15，同步帶14，帶動絲杠17轉動，通過絲杠螺母7和螺母支承10使主軸套筒6帶動主軸5作軸向運動，同時也帶動脈沖編碼器12，發出反饋脈沖信號進行控制。 主軸為實心軸，上端為花鍵，通過花鍵套11與變速箱聯接，帶動主軸旋轉。主軸前端采用兩個特輕系列角接觸球軸承1支承，兩個軸承背靠背安裝，通過軸承內圈隔套2，外圈隔套3和主軸臺階與主軸軸向定位，用圓螺母4預緊，消除軸承軸向間隙和徑向間隙。后端采用深溝球軸承，與前端組成一個相對于套筒的雙支點單固式支承。主軸前端錐孔為7：24錐度，用于刀柄定位。主軸前端端面鍵，用于傳遞銑削轉矩�？鞊Q夾頭18用于快速松、夾刀具。數控雙柱立式車床型號ck5235技術參數：最大加工直徑:3500mm,最大工件高度:1600/2000/2200mm，工作臺直徑：2850mm，最大工件重量：10/16t，工作臺轉速級數：16級，工作臺轉速范圍：2-63r/min，工作臺最大扭矩：63kn•m，,垂直刀架最大切削力：53kn，左刀架最大切削力：20 kn，右刀架最大切削力：35kn，左右垂直刀架水平行程：1900mm，左右垂直刀架垂直行程：1000mm右刀架進給級數：18級，右刀架進給范圍：0.25-90mm/min，右刀架快速移動速度：1550mm/min，左刀架快速移動速度：5000mm/min，左刀架進給范圍（數控軸）：1-2000mm/min左右刀架最大回轉角度：±30o，刀桿截面尺寸：40*50mm，滑枕截面：-mm，橫梁行程：1250/1650/1850mm，橫梁升降速度：350mm/min，橫梁升降電機功率：-kw，主電機功率：55kw，,機床總功率：-kw，機床尺寸（長x寬x高）：-mm，機床重量(約)：45t，銑削主軸轉速范圍(兩擋，無極)：-r/min，銑削主軸電機功率：-kw，工作臺c軸 ° -左右刀架水平和垂直交流伺服電機扭矩：-nm ,r/min，工作臺最大承重狀態下的最大轉速：- r/min，工作臺最大轉速狀態下的最大承重：-t，數控系統 ：西門子840d。
