產品詳情

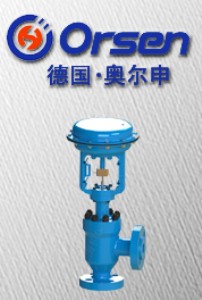

進口氣動薄膜角型調節閥
進口氣動薄膜角型調節閥概述
進口氣動薄膜角型調節閥采用頂導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、閥容量大、流體通道呈s流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。 zxs型單座角形調節閥廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前事壓差不大的高粘度，含有懸浮物和顆粒狀物質流體的調節，可避免結焦、堵塞，便于自凈與清洗的場合。
進口氣動薄膜角型調節閥產品特點
頂導向，底進側出，流路簡單，阻力小，閥容量大。
可調范圍大，固有可調比50，流量特性有直線和等百分比。
執行機構采用多彈簧結構，高度及重量均減小30％。
zxnv型波紋管密封型調節閥，對移動的閥桿形成了完全密封，堵絕流體外漏。
zxnj型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
進口氣動薄膜角型調節閥主要零件材料
|
zxs氣動角形單座型閥體、閥蓋 |
閥芯、閥座 |
軟密封閥芯 |
填料 |
波紋管 |
填片 |
膜蓋 |
波紋膜片 |
彈簧 |
閥桿、推桿 |
襯套 |
|
ht200，zg230-450，zg1cr18ni9ti |
1cr18ni9ti，司太萊合金堆焊 |
增強聚四氟乙烯 |
聚四氟乙烯，柔性石墨 |
1cr18ni9ti |
橡膠石棉板、1cr18ni9ti、石棉纏繞墊片 |
a3 |
丁晴橡膠夾增強滌綸織物 |
60si2mn |
2cr13、1cr18ni9ti |
2cr13 |
進口氣動薄膜角型調節閥技術參數
|
zxs單座角形調節閥公稱通徑 dn（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||||
|
閥座直徑 dn（mm） |
（10） |
（12） |
（15） |
（20） |
||||||||||||
|
額定流量系數 （ kv） |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
100 |
176 |
275 |
440 |
690 |
|
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
||
|
額定行程 l（mm） |
16 |
25 |
40 |
60 |
||||||||||||
|
膜片有效面積 ae（cm2） |
280 |
400 |
600 |
1000 |
||||||||||||
|
公稱壓力 pn（mpa） |
1.6 4.0 6.4 |
|||||||||||||||
|
固有流量特性 |
直線、等百分比 |
|||||||||||||||
|
固有可調比 |
50 |
|||||||||||||||
|
信號范圍 pr(kpa) |
20~100、40~200、20~60、60~100、80~240 |
|||||||||||||||
|
氣源壓力 ps(mpa) |
0.14~0.4 |
|||||||||||||||
|
允許泄漏量（ l/h） |
硬閥芯： iv級 軟閥芯：vi級 |
|||||||||||||||
|
工作 溫度 t（℃） |
常溫型 |
-20~200、-40~250、-60~250 |
||||||||||||||
|
散熱型 |
-40~450、-60~450 |
|||||||||||||||
|
高溫型 |
450~650 |
|||||||||||||||
|
低溫型 |
-60~-100、-100~-200、-200~-250 |
|||||||||||||||
進口氣動薄膜角型調節閥安 裝事項
1、檢查整機零件是否缺損與松動，對使用有害人體健康的介質，必須進行強度密封、泄漏與精度測試。
2、在安 裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。
3、安 裝場地應考慮到人員與設備的安 全，既便于操作，又有利于拆裝與維修。
閥門應正立垂直安 裝在水平管道上，不得已時可傾斜安 裝或閥自重量較大與有振動的場合，要用支撐架，盡量避免水平安 裝。
4、介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油，閥門應在環境溫度-25~55℃場所使用。
5、為使自控系統失靈或檢修閥門時，仍能連續生產，應設置旁路閥。旁路閥的流量特性與行程要與原來閥門選擇一致。
德國奧爾申(german orsen international group)集團是世界著名的閥門產品與系統供應商及環球性出口商。它堅守創始者講求精密度與高品質的精神，業務遍及歐亞與其他地區，美譽傳遍天下。德國奧爾申(german orsen international group)集團成立于1936年，如今在全球140個國家擁有代表辦事處，另有12家生產工廠及17家營業附屬公司。這意味著公司取得驕人的業績。隨著公司邁向新的環球環境！
特別是在蝶閥、球閥、過濾器,截止閥、閘閥、止回閥、柱塞閥、針型閥、過濾器 電磁閥、調節閥、刀閘閥、隔膜閥、旋塞閥、保溫閥門、氣動電動閥門、高溫高壓閥門及其驅動裝置的研究、開發與生產制造上有著近百年積累下來的豐富經驗和獨特的設計特點，以專業的知識為全球使用者提供最優秀的服務和產品。
德國orsen奧爾申國際集團北京代理
聯系人：王碩
電話：86--
移動電話：
地址：北京市朝陽區白家莊路、北京市大興區黃村團河路
網址：http://www.bj-
