系統設計每個進出口由一臺計算機管理,在管理處設置一臺計算機做進出的授權與管理,數據存放于管理處計算機,管理處可以隨時查詢車輛與人員的進出與授權情況,兩臺計算機通過光纖聯成局域網絡;設備與計算機間采用工業標準rs232/rs422進行通訊。系統設計中外來車輛使用的卡片為非接觸式近距離id卡片,讀卡距離為5-10cm。內部單位職工及住戶的車輛使用遠距離無源卡,讀卡距離3-5m。適合本方案中實際使用需求,系統結構如圖1所示:

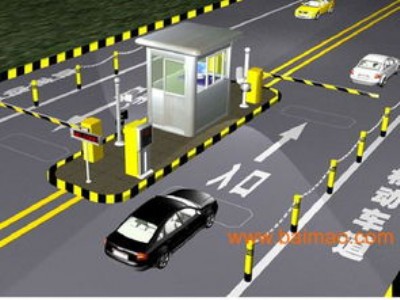

(進出口示意圖)
車輛進出控制:
a/入口部分:
入口部分主要由入口讀卡箱、滿位顯示屏、自動出卡機、近距離讀卡器、道閘、車輛檢測設備、彩色攝像機組成。
入場流程設計如下:
臨時車進入停車場時,設在車道下的車輛檢測線圈檢測車到,入口處的發卡機面板顯示屏則燈光語音提示司機按鍵取卡。司機按鍵,發卡機內發卡器即發送一張id卡,經輸卡機芯傳送至出卡口,并完成讀卡過程。同時啟動入口攝像機,攝錄一幅該車輛圖像,并依據相應卡號,存入出口收費處的計算機圖像數據庫中。司機取卡后,電動欄桿起欄放行車輛,車輛通過車輛檢測線圈后自動放下欄桿。
月租卡車輛進入停車場時,當設在車道下的車輛檢測線圈檢測車到時,遠距離讀頭自動讀取用戶在車內的無源遠距離卡,系統自動判斷其有效性;若有效,啟動入口攝像機,攝錄一幅該車輛圖像,并依據相應卡號,存入出口收費處的計算機數據庫中。電動欄桿起欄放行車輛,車輛通過車輛檢測線圈后自動放下欄桿;若無效,則語音提示,不允入場。
b/出口部分:
出口部分主要由出口讀卡箱、近距離讀卡器、遠距離讀卡器、收費顯示屏、道閘、車輛檢測設備、彩色攝像機組成。
出場流程設計如下:
臨時車駛出停車場時,在出口處,司機將停車場id卡交給收費員,出口處電腦根據id卡紀錄信息自動調出入口圖像,進行人工對比,并自動計算出應交費用,并通過收費顯示屏和語音提示,提示司機交費。收費員收費及圖像對比確認無誤后,按確認鍵,電動欄桿升起。車輛通過埋在車道下的車輛檢測線圈后,電動欄桿自動落下,同時收費電腦將該車信息記錄到交費數據庫內。
月租卡車輛駛出停車場時,當設在車道下的車輛檢測線圈檢測車到時,遠距離讀頭自動讀取用戶在車內的無源遠距離卡,系統自動判斷其有效性;同時收費處計算機自動調出入口圖像進行人工對比。收費員確認無誤并且月租卡有效(可通過參數設置月卡直接刷卡出場),電動欄桿起欄放行車輛,車輛感應器檢測車輛通過后,欄桿自動落下;若無效,則語音提示,不允放行。
五、主要硬件設備選擇與介紹 5.1 ax-302b型出入口控制機
ax-302b主要特點:
1、采用冷扎鍍鋅鋼板外殼;
2、表面靜電粉 末噴涂、防水、防銹、防撞;
3、外型美觀,機箱空間大,適用于裝顯示屏、自動出卡機等標準配置的停車場控制器,以實現多種不同的功能
ax-302b主要特點:
1、采用冷扎鍍鋅鋼板或非金屬特殊材料外殼;
2、表面靜電粉 末噴涂,顏色可選(橙色、黃色、藍色、紅色);具有防水、防銹功能;
3、帶自動取卡按鈕和對講按鈕,按鈕中帶有燈提示;
4、可安 裝自動出卡機、led顯示屏、近距離emic卡和近距離ic卡讀寫子系統、對講分機、語音提示喇叭;
5、控制主板、專用電源、車輛檢測器等;
6、非金屬箱體主要用于中距離停車場系統;
5.2 ax-103型智能道閘
技術參數:
機芯工作溫度 |
-35℃~+85℃ |
電控箱工作溫度 |
-35℃~+85℃ |
相對溫度 |
≤90﹪ |
電源電壓 |
220v/110v±8﹪ |
電壓頻率 |
50/60hz |
額定功率 |
120w |
電機載轉速 |
1400轉/分 |
防護等級 |
ip44 |
遙控距離 |
≥30米 |
最大桿長 |
6米 |
特點:
1. 獨有的手動離合裝置,輕盈水上巧.
2. 閘桿可停留任一角度,起落方向不分左右.
3. 6米以?xún)?nèi)閘桿可用同一彈簧,不用調試彈簧.
4. 采用智銳自主設計的第三代機芯.
5. 紅外線對射、壓力電波防砸車功能(需配對射裝置).
6. 支持自動加溫,適合在極冷環境下使用.
7. 具有延時落桿功能.
8. 散熱快,不出現熱保護.
9. 機芯采用全鋁全金填充鑄,電機采用大減速比的傳動結構,有效解決了道閘機芯的堵塞現象.
5.3 停車場部分其它配件 5.3.1 led電子顯示屏(型號:ax-350)
說明:采用高亮度led顯示模塊,自帶二級漢字字庫,可有多種顯示方式,同時可顯示五個漢字,有室內、室外兩種型號可選。
工作電壓:5v
5.3.2 通訊轉換板(型號:ax-431)
說明:專門為停車場系統開發,將一個232通訊口轉換成三個rs422通訊口,方便接線,節約成本。通訊口帶光電隔離功能,rs232口通訊參數為9600、n、8、1;rs422通訊參數為2400、n、8、1;安 裝在電腦中,可從電腦直接取12v電源。 5.3.3主控系統plc(ax-321)
說明:積累8年開發經驗,針對停車場管理行業,精心制作而成。采用rs422與電腦實時中斷式通訊,響應時間短,開閘迅速,滿足大型停車場大車流量的要求。直接控制顯示屏、自動出卡機、道閘、雙路讀卡機,實時監視控制器通訊狀態、道閘狀態、地感狀態。
工作電壓:24v、12v、5v
接口說明:
可接兩個維庚讀卡頭,一個為普通讀卡頭,一個為近距離讀卡頭,實現混合卡片使用功能; 說明: 對em id卡進行讀數據,維庚接口方式,12v直流供電,讀卡距離5-10cm. 5.3.5 專用電源(型號:ax-343/345) 說明:專門為停車場系統設計開發的一款專用電源。 1、輸出功力大,波紋小,抗干擾能強。 2、輸入電壓范圍寬,不受電網電壓波動的影響。 3、轉換效率高,功率因數高,帶載能力強。 4、體積可以做的比較小,比較輕。 5、輸入:220v/50hz 輸出:+5v, 4a 直流電源 +12v, 1.5a直流電源 +24v, 1.5a直流電源。
5.3.6 數字式車輛檢測器(型號:ax-203h、ax-203) 說明:車輛檢測器是通過探測金屬物在感應線圈上造成的電感量變化來探測到金屬的。線圈是由多匝導線繞制成的,埋在路面下,用水泥填充好;線圈引線連接到感應器。當金屬物通過感應線圈時,導致線圈的電感量發生變化,被感應器檢測到通過內部控制器的運算判斷出有金屬物,通過繼電輸出信號。由于有微處理器的智能控制作用,感應器的靈敏度九級可調節,單路雙路型號可選;繼電器輸出,每路有兩種方式輸出;工作頻率可調,抗干擾能力強,準確可靠。 功能參數: 全自動調諧 線圈電感量范圍50-1000μн 兩種工作頻率 自動靈敏度 繼電器輸出模式 繼電器脈沖輸出寬度300毫秒 反應時間100毫秒 環境漂移補償 指示燈指示工作狀態 輸出繼電器 1a/30vdc 前面板復位按鈕 浪涌電流保護 電源 ac220v±10% 5.3.7 視頻捕捉卡(型號:sdk-2000)
說明:sdk-2000視頻捕捉卡是一款專門針對系統開發商及電腦diy發燒友的高品質pci 視頻卡。sdk-2000具有高品質的視頻采集性能,具備高速pci總線,兼容即插即用,支持一機多卡。產品特點: pci總線,兼容windows即插即用,安 裝簡易 ◆顯示畫面流暢不間斷,每秒可達30幀,顯示分辨率可達640x480、24位真彩。 停車場配備一張視頻捕捉卡后可實現入場車輛圖象抓拍,出場時調用入場抓拍圖象進行人工對比;配備兩張卡后可實現出入口同時實時監視。 5.3.8 語音模塊(型號. ax-361) 說明:停車場專用語音板,標準女聲播音員發聲,音質親切可人,音量音質可調,可設置硬件控制或軟件控制發聲,性能可靠。 5.3.9 自動出卡機(型號. ax-330b) 技術參數 : 電源電壓 dc24v 10% 說明:對em-id、mifareic卡進行讀寫,rs232通訊接口,通訊參數9600,n,8,1和2400,n,8,1可選;電腦鍵盤口取電或?qū)S秒娫垂╇,方便?jīng)濟。 工作電壓:5v 5.3.11 攝像機
防水紅外攝像機 夜視低照度方案,ir紅外鏡頭 使用1/3sony彩色ccd 540tvl 紅外燈: ¢5x36pcs ,紅外距離: 30m 防水等級 : ip75 自動白平衡功能 鏡頭:board lens 3.6mm /6mm /8mm /12mm (可選)
