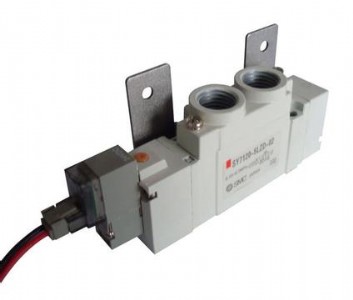

smc 電 磁 閥 結 構 原 理
smc電磁閥結構原理編輯一:直動式電磁閥有常閉型和常開型二種.常閉型斷電時呈關閉狀態,當線圈通電時 產生電磁力,使動鐵芯克服彈簧力同靜鐵芯吸合直接開啟閥,介質 呈通路; 當線圈斷電時電磁力消失, 動鐵芯在彈簧力的作用下復位, 直接關閉
smc電磁閥有什么作用之處，閥口,介質不通.結構簡單,動作可靠,在零壓差和微真 空下正常工作. 常開型正好相反. 如小于 φ6 流量通徑的電磁閥.
二,分步直動式電磁閥該閥采用一次開閥和二次開閥連在一體,主閥和導閥分步使電磁力 和壓差直接開啟主閥口. 當線圈通電時, 產生電磁力使動鐵芯 和 靜鐵芯吸合,導閥口開啟而導閥口設在主閥口上,且動鐵芯與主閥 芯連在一起,此時主閥上腔的壓力通過導閥口卸荷,在壓力差和電 磁力的同時作用下使主閥芯向上運動,開啟主閥介質流通.當線圈 斷電時電磁力消失,此時動鐵芯在自重和彈簧力的作用下關閉導閥 孔,此時介質在平衡孔中進入主閥芯上腔,使上腔壓力升高,此時 在彈簧復位和壓力的作用下關閉主閥,介質斷流.結構合理,動作 可靠,在零壓差時工作也可靠.如:zqdf,zs,2w 等.（圖二是 典型結構圖）
三,間接先導式電磁閥 該系列電磁閥由先導閥和主閥芯聯系著形成通道組合而成;常閉型 在未通電時,呈關閉狀態.當線圈通電時,產生的磁力使動鐵芯和 靜鐵芯吸合,導閥口打開,介質流向出口,此時主閥芯上腔壓力減 少,低于進口側的壓力,形成壓差克服彈簧阻力而隨之向上運動, 達到開啟主閥口的目的,介質流通.當線圈斷電時,磁力消失,動 鐵芯在彈簧力作用下復位關閉先導口,此時介質從平衡孔流入,主 閥芯上腔壓力增大,并在彈簧力的作用下向下運動,關閉主閥口. 常開式原理正好相反.如:sla,df（φ15 以上口徑）,zcz 等.
電磁閥的選型 一:適用性管路中的流體必須和選用的電磁閥系列型號中標定的介質一致. 流體的溫度必須小于選用電磁閥的標定溫度. 電磁閥允許液體粘度一般在 20cst 以下,大于 20cst 應注明. 工作壓差,管路最高壓差在小于 0.04mpa 時應選用如 zs,2w,zqdf,zcm 系列等直動式和分步直動式; 最低工作壓差大于 0.04mpa 時 可選用先導式（壓差式）電磁閥;最高工作壓差應 小于電磁閥的最大標定壓力;一般電磁閥都是單向工作,因此要注 意是否有反壓差,如有安 裝止回閥. 流體清潔度不高時應在電磁閥前安 裝過濾器,一般電磁 閥對介質要求清潔度要好. 注意流量孔徑和接管口徑;電磁閥一般只有開關兩位控制;條件允 許請安 裝旁路管,便于維修;有水錘現象時要定制電磁閥的開閉時 間調節. 注意環境溫度對電磁閥的影響 電源電流和消耗功率應根據輸出容量選取,電源電壓一般允許 ±10％左右,必須注意交流起動時 va 值較高.
二,可靠性 電磁閥分為常閉和常開二種;一般選用常閉型,通電打開,斷電關 閉;但在開啟時間很長關閉時很短時要選用常開型了. 壽命試驗,工廠一般屬于型式試驗項目,確切地說我國還沒有電磁 閥的專業標準,因此選用電磁閥廠家時慎重. 動作時間很短頻率較高時一般選取直動式,大口徑選用快速系列. 三,安 全性 一般電磁閥不防水, 在條件不允許時請選用防水型, 工廠可以定做. 電磁閥的最高標定公稱壓力一定要超過管路內的最高壓力,否則使 用壽命會縮短或產生其它意外情況. 有腐蝕性液體的應選用全不銹鋼型,強腐蝕性流體宜選用塑料王 （slf）電磁閥. 爆炸性環境必須選用相應的防爆產品. 四,經濟性 有很多電磁閥可以通用,但在能滿足以上三點的基礎上應選用最經濟
武漢智誠景天科技有限公司應日本smc，日本smc代理,集港,臺,大陸smc在三地的庫存及價格優勢,各種smc氣缸,電磁閥,三聯件,接頭,氣管各種輔件smc氣缸，smc氣缸價格，smc氣缸報價！
武漢智誠景天科技有限公司長期特價供應
smc氣動手指（氣爪）
mhl2-10d
mhz2-10d
mhz2-10dn
mhz2-16d
mhz2-16dn
mhz2-20d
mhz2-20dn
mhq2-10d
mhq2-16d
mhq2-20d
mhc2-10d
mhc2-16d
mhc2-20d
mhc2-25d
mhz2-25d
mhq2-25d
mhp2-5s
