冷凍式干燥機工作原理

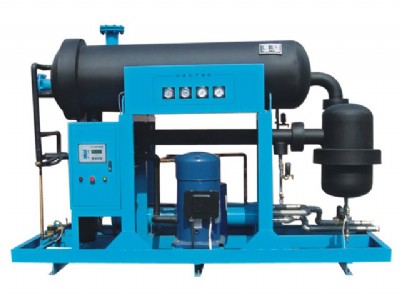

冷凍式壓縮空氣干燥機是應用最廣泛、最經濟的壓縮空氣干燥設備。本公司生產的rd系列冷凍式干燥機是采用先進的技術和進口零部件制造，可與任何空壓機相配套以去除壓縮空氣中的水份，達到壓力露點２-１０℃的氣體品質。
當溫度下降時，空氣的含水能力亦下降，原為氣態的水份將變?yōu)橐簯B(tài)，冷凍式干燥機即是利用這一除濕原理。首先對壓縮空氣作冷卻處理，使其中的氣態水份凝聚為液態，再通過分離器使氣液分離，最后由排水閥將水份排出，從而獲得干燥的壓縮空氣。
| 1、冷凝壓縮機 2、冷媒熱交換器（6立方米以下用） 3、風冷式冷凝器 4、水冷式冷凝器 5、灌充閥 6、干燥過濾器 7、電磁閥（30立方米以上用） 8、膨脹閥（15立方米以上用） 9、毛細管 10、熱氣旁路閥（8立方米以上用） 11、蒸發器 12、氣水分離器 |
13、空氣熱交換器 14、液氣分離器（10立方米以上用） 15、風冷式前置冷卻器（ha型用） 16、水冷式前置冷卻器（hw型用） 17、高壓跳脫保護開關 18、壓力控制開關 19、自動排水器 20、安全閥 21、空氣入口壓力表 22、空氣出口壓力表 23、冷媒低壓表 24、冷媒高壓表 |
顏色選型
rd系列冷凍式干燥機有下列顏色供用戶選擇，如有用戶有別的顏色要求請?zhí)峁┥珮?biāo)。
選型修正表
rd系列冷凍式干燥機的額定處理量是以進氣壓力0.7mpa、進氣溫度38℃為基準核定的。當溫度、壓力偏離基準值及環境溫度、壓力露點值變化時，請按表1修正。
冷凍式干燥機系統配置圖
rd系列冷凍式干燥機設計特點
◆制冷及空氣系統，經專家準確計算，設計參數均留20％以上的裕量；
◆管路系統采用內鍍鋅無縫鋼管，工作壓力0.2-5mpa任意選擇；
◆選用不銹鋼管路適合醫藥、食品行業、耐酸耐堿不腐蝕；
◆空氣換熱器內外壁全波紋鋼管，增大冷量利用率，回溫好，不結露；
◆蒸發器為親水處理薄壁紫銅管帶純鋁鰭片，擾流結構換熱效率高；
◆百葉窗式汽水分離器，集碰撣、離心效應于一體，分水效率大于98％；
◆多種形式（單、集、聯控、pc板、變頻等）的控制線路，適合不同用戶選用；
◆關鍵零、部、器件均采用國際名牌，保證使用壽命3-5年；
◆外轉子進口冷卻風扇，大風量、低噪聲、頻繁啟停長壽命；
◆承壓部件均按國際gb151-99設計、制作、檢驗，隨機帶證出廠；
◆水冷凝器為低翅銅管，慢水流、多沖程，水質無特殊要求，長期使用不結垢；
◆自動排水器按需設置，除水加節能，效果好；浮球式、電子定時可選擇；
◆過電流、過負荷、冷媒高/低壓顯示/保護，可選擇進/出氣/水溫、高/低氣壓及露點保護；
◆阿姆斯壯泡沫阻燃絕熱材料，冷量散失最少；
◆壓縮機防護等級為ip54級（防塵及防濺）。
rd系列冷凍式干燥機技術規格
