『金屬硬密封球閥』專業生產廠家,由本廠自主研發生產的【球閥】質量可靠、價格合理、售后服務完善.『金屬硬密封球閥』適用于各種輕重工業及樓宇管道.東洋品質,全球共享!【球閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
【球閥】特點：（1）流體阻力小，全通徑的球閥基本沒有流阻。（2）結構簡單、體積小、重量輕。（3）緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。（4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。（7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
金屬硬密封球閥概述：
【一】金屬硬密封球閥主要特點：
（1）金屬硬密封球閥采用偏心結構，在關閉過程中，閥座與球冷酷間的密封比壓能迅速增加，從而確保了密封副的可靠密封。當閥門開啟時，閥座與球體能迅速脫離，有效地減小了操作力矩，并使閥座表面與球面之間的控傷可能性降到最小。

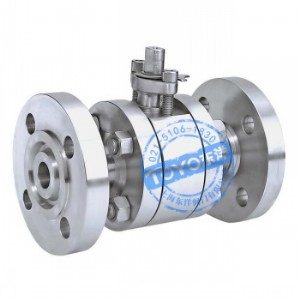

（2）金屬硬密封浮動球閥（如圖）采用了彈性加載結構，在正常關閉情況下確保了球體密封面與閥座密封之間的接觸，在高溫工況下，能有效補償內件受熱膨脹，避免因高溫而導致的卡阻，適合于中小口徑高溫使用場合。
（3）金屬硬密封固定球閥除金屬硬密封偏心球閥的偏心特點外，其它優點在此也具務，此外，它可雙向使用，且不易在中腔沉積污物，根據用戶工況條件，也可在中腔設置排污口。
（4）金屬硬密封球閥的球體表面采用特殊硬化處理，閥座整體用特種硬質材料或局部堆焊硬質材料，確保密封副之間的有合適的硬度差。
（5）由于球體表面采用特殊的表面硬化處理，閥座采用堆焊硬質合金，所以在閥門的啟閉過程中能很好經受介質沖刷，特別適合于固體顆粒和磨料介質。
（6）除球體表面和閥座表面的特殊表面處理外，在其它密封材料方面采用柔性石墨、金屬纏繞式墊片等，故能用于高溫、高壓工況，并具耐火燒功能。
【二】金屬硬密封球閥主要技術參數及執行標準：
| 公稱通徑 |
金屬密封浮動球閥 |
金屬密封固定球閥 |
金屬密封三通球閥 |
| dn15~200、nps1/2~8 |
dn50~500、nps2~20 |
dn50~300、nps2~12 |
| 公稱壓力 |
pn1.0~10.0、class150~600、10k、20k |
pn1.0~16.0、class150~900、10k、20k |
pn1.0~2.5、class150、10k |
| 閥門材料及適用工況 |
零件名稱 |
材 料 |
| 閥體 |
wcb |
zg1cr18ni9ti |
cf8(304) |
cf3(304l) |
zg1cr18ni12mo2ti |
cf8m(316) |
cf3m(316l) |
| 球體閥桿 |
2cr13 |
1cr18ni9ti |
0cr19ni9
(304)
|
00cr19n11
(304l)
|
1cr18ni12mo2ti |
0cr17ni12mo2
(316)
|
00cr17ni12mo2
(316l)
|
| 密封圈 |
特種硬化材料 |
| 適用介質 |
泥漿、紙漿、含有固體和流體等 |
泥漿、紙漿、蒸汽、含有固體的流體等 |
高溫、高頻、高壓 |
| 適用溫度 |
-29~150℃ |
-29~250℃ |
-29~500℃ |
| 設計制造 |
gb/t 12237-1989、api 608、api6d、jpi 7s-48、din3357 |
| 結構長度 |
gb/t 12221-1989、ansi b16.10、jis b2002。 |
| 連接法蘭 |
jb/t74~90(jb74~90)、gb9112~9131、hgj44~76、sh3406、ansi b16.5、jis b2212~2214。 |
| 壓力試驗 |
jb/t 9092-99、api 509。 |
| 傳動方式 |
手動、蝸輪蝸桿傳動、氣動、電動。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
【三】特點：金屬硬密封球閥是我公司開發的高性能閥門。閥座采用板簧加載的金屬密封結構，在高溫下啟閉輕松。球體及閥座采用特殊硬化處理，密封面不擦傷。球閥具有雙向密封功能,大小口徑均采用固定球結構(dn15～700mm)。
【四】用途：金屬硬密封球閥適用于class150～1500、pn1.6～16.0mpa，工作溫度-29～425℃（碳鋼）或-40～550℃（不銹鋼）的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸 、醋酸 、氧化性介質、尿素 、氨鹽 水、中和水等多種介質。
【五】技術規范：
壓力等級：class150～1500、pn1.6～16.0mpa
公稱通徑：dn15～700mm
設計與制造：api608、api 6d gb12237
結構長度：ansi b16.10 gb12221
連接形式：ansi b16.5 gb9112～9131、jb/t74～90 sh3006、hg20615～20635
壓力實驗：api598、zbj16006、gb
材質：wcb、cf8、cf3、cf8m、cf3m、zg1cr18ni9ti、c4、c6l、zg1cr18ni12mo2ti
工作溫度：-40～550℃
驅動方式：手動、蝸輪蝸桿傳動、氣動、電動
