概述：
該系列閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。
其主要特點是：
（１）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（２）具有一個ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
（３）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ｐｔｆｅ杯形或是ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（４）當閥門關閉時，ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。 適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置unic、psq、hq、dhl等型號電子式電動執行機構或gtx、al等氣動活塞式執行機構。
技術參數
公稱通徑dn(mm)
|
25～400
|
公稱壓力pn(mpa)
|
1.6～6.4
|
公稱壓力ps(mpa)
|
強度試驗
|
2.4～9.6
|
密封試驗
|
1.76～7.0
|
材料\代號
|
c
|
p
|
r
|
主要
零件
|
閥體
|
wcb
|
zg1cr18ni9ti
|
zgocr18ni12mo2ti
|
球桿
|
2cr13
|
zg1cr18ni9ti
|
zg0cr18ni12mo2ti
|
閥桿
|
2cr13
|
1cr18ni9ti
|
0cr18ni12mo2ti
|
密封圈
|
聚四氟乙烯、不銹鋼、硬質合金
|
填料
|
聚四氟乙烯、柔性石墨
|
適用
工況
|
適用介質
|
水,蒸汽,油品
|
硝酸 類
|
醋酸 類
|
適用溫度
|
-28～400℃
|
-28～500℃
|
執行器
|
型 號
|
ch、3410r、unic、psq、hq、dhl等系列電子式電動執行機構
|
連接形式
|
對夾式、法蘭式，法蘭按jb79-59標準
|
|
性能
基本誤差
|
回差
|
死區
|
輸入信號
|
輸出信號
|
全行程的
≤±2％
|
全行程的
≤±2％
|
全行程的
≤0.8％
|
4～20madc
|
4～20madc
|
公稱通徑d（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
額定流量系數cv
|
32
|
43
|
78
|
90
|
160
|
250
|
360
|
610
|
1120
|
1850
|
2950
|
3700
|
7195
|
11466
|
公稱壓力pn（mpa）
|
1.6、2.5、4.0、6.4
|
流量特性
|
近似等百分比（參見典型曲線圖）、直線特性
|
閥板轉角（度）
|
0°～至90°（可調）
|
允許泄漏量等級
|
軟密封：零泄露
硬密封：≤額定cv×0.001％
|
軟密封：vi微氣泡級，金屬密封：≤額定cv×0.065％
|
動作時間（s/90度）
|
8.5～30
|
36～60
|
可調節比
|
250:1
|
300:1
|
外形尺寸
公稱通徑
dn(mm)
|
尺 寸 (mm)
|
對夾
|
法蘭式
|
l
|
h1
|
h2
|
d
|
d
|
d1
|
d2
|
q
|
z-φd
|
25
|
64
|
110
|
85
|
65
|
14
|
4-14
|
102
|
277
|
60
|
40
|
82
|
145
|
110
|
85
|
16
|
4-18
|
114
|
305
|
75
|
50
|
100
|
160
|
125
|
110
|
16
|
4--18
|
124
|
364
|
95
|
65
|
120
|
180
|
145
|
120
|
18
|
4-18
|
145
|
379
|
105
|
80
|
131
|
195
|
160
|
135
|
20
|
8-18
|
165
|
389
|
120
|
100
|
158
|
215
|
180
|
155
|
20
|
8-18
|
194
|
402
|
140
|
125
|
180
|
245
|
210
|
185
|
22
|
8-18
|
213
|
426
|
165
|
150
|
216
|
280
|
240
|
210
|
24
|
8-23
|
229
|
453
|
185
|
200
|
268
|
335
|
295
|
265
|
26
|
12-23
|
243
|
473
|
205
|
250
|
326
|
405
|
355
|
320
|
30
|
12-25
|
297
|
540
|
240
|
300
|
460
|
460
|
410
|
3750
|
30
|
12-25
|
338
|
590
|
290
|
350
|
470
|
-
|
-
|
-
|
-
|
|
-
|
|
|
400
|
525
|
-
|
-
|
-
|
-
|
|
-
|
|
|
|
|
|
訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數kv，
2.流體性質（包括公稱壓力、溫度、粘度或酸 堿 性），3.閥作用形式(電-關式或電-開式)，4.流量特性，
5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。 |

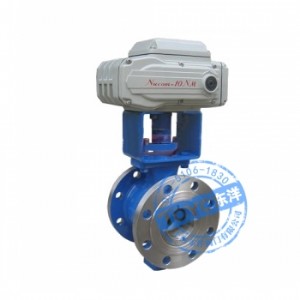

以上是東洋閥門（深圳）有限公司廠家直供日標電動V型調節球閥的詳細信息，如果您東洋閥門（深圳）有限公司廠家直供日標電動V型調節球閥的價格、廠家、型號、圖片有什么疑問， 請 聯系供應商 或 請供應商聯系我
