一、產品結構及其特性說明

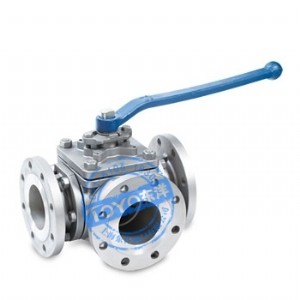

sfaq、sfgq系列三通球閥采用四面閥座、一體化結構。適用
于液體、氣體、粉 體等介質的匯合、分流及分配。其操作省力，維修方便。適用于石油、化工、電力等企業部門輸送各種氣體、液體、粉 體等介質的管道、儲罐、容器設備上匯合或分流裝置。其特點是：
1.閥門按流通形式分為“l(fā)型”（3位2通）、“t型”（3位2通）兩種類型。其中“l(fā)型”可實現對介質流向進行如‘圖a’的兩種切換功能；“t型”可實現對介質的分流或混流，如‘圖b’的四種切換功能�？砂垂r要求選擇其中一種。
2.閥座采用ptfe材料，閥門的啟團力小，開關輕便。
3.閥門采用三體結構，拆裝方便，便于現場維修、更換、其流道通暢，流體阻力小。
4.具有防靜電結構，下裝式閥桿及填料結構設計，防止閥桿脫落，體積小節約安 裝空間。
二、性能及設計規范：
1、壓力等級：pn1.6、2.5、4.0、6.4、（mpa）；ansi 150、300磅級
2、公稱通徑：dn15-200；1/2”-8”
3、適用溫度：-29-150℃
4、適用介質：碳鋼：適用水 蒸氣 油品等介質
5、連結方式：法蘭連結按：jb、gb、hg、sh及ansi b16.5、jis、din等標準；
焊接端按：gb12224及ansi b 16.25；螺紋連結按：gb7306及npt
三、壓力測試：驗收標準按jb/t9092及api 598
性能規范
型號
公稱
壓力試驗壓力mpa
適用介質
工作
溫度強度(水)
mpa密封（水）
空氣低壓密封
(mpa)q45f-16p（r）
1.6
2.4
1.8
0.6
nitrcacid
≤150
硝酸 類
q45f-25p（r）
2.5
3.8
2.8
0.6
nitrcacid
≤150
硝酸 類
q45f-40p（r）
4.0
6.0
4.4
0.6
nitrcacid
≤150
硝酸 類
主要零件材料
零件名稱
材料
q45f-16c
-25p
-40rq45f-16c
-25p
-40r閥體
鉻鎳鈦鋼
鉻鎳鉬鈦鋼
球體
閥桿
密封圈
聚四乙烯
扳手
鑄鋼
主要外形尺寸和連接尺寸
型號
公稱通徑dn
尺寸
l
d
d1
h
z-ød
q44f-16c/p
q45f-16r/l15
140
95
65
103
14-4
20
160
105
75
112
14-4
25
180
115
85
123
14-4
32
200
135
100
144
18-4
40
220
145
110
152
18-4
50
240
160
125
182
18-4
65
260
180
145
193
18-4
80
280
195
160
217
18-8
100
320
215
180
245
18-8
125
360
245
210
282
18-8
150
440
280
240
319
23-8
q44f-25c/p
q45f-25r/l15
115
95
65
14-4
20
145
105
75
14-4
25
160
115
85
14-4
32
200
135
100
18-4
40
220
145
110
18-4
50
240
160
125
18-4
65
260
180
145
18-8
80
280
195
160
18-8
100
320
230
190
23-8
125
360
270
220
25-8
150
440
300
250
25-8
