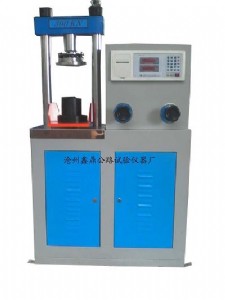

滄州市鑫鼎試驗儀器有限公司生產dye-300電液式壓力試驗機，我廠憑著對dye-300電液式壓力試驗機精湛的工藝技術，配備出色的售后服務，讓dye-300電液式壓力試驗機在國內市場暢銷數十年,經過多年的努力，滄州市鑫鼎試驗儀器有限公司已是各大科研單位、學校、企業用戶的首選供應商。技術支持電話：

一、dye-300電液式壓力試驗機用途

本試驗機專供測定水泥及其它建筑材料抗壓強度之用。最大載荷300kn，加載形式為液壓，負荷顯示為數顯，本機示值精度高，活塞行程大，而且結構緊湊，造型新型，操作簡便，搬運方便。

二、dye-300電液式壓力試驗機技術參數

    1、最大載荷                       300kn

     2、測量范圍                       0-300kn

     3、壓力板間凈距                   390mm

     4、上下壓板尺寸                   150mm×200mm

   5、活塞直徑×最大行程        φ125mm×80mm

   6、油液最高壓強              25mpa

   7、準確度                   ±1％

   8、電源                     380v（50hz）

   9、電機功率                  0.75kw

   10、活塞的最大上升速度        ﹥60mm/min

   11、活塞的自由回落速度        ﹥35mm/min

   12、試驗機噪聲                ≦72db（a）

   13、外形尺寸（長×寬×高）      860mm×400mm×1280mm

   14、整機重量                  450kg

三、 dye-300電液式壓力試驗機構造

本機由機架、測力數字顯示裝置、油泵、送油閥、回油閥等部件構成一個完整體。

1、機架部件：如圖一所示，油缸與橫梁通過兩根立柱連成一個整體，上壓力板可與上夾具體連接固定在機架上的工作油缸及內部套于上升80mm，當活塞上升時，為防止粉  塵進入油缸而備有防塵圈及內部套于油缸內的組合密封墊通過雄球座底部的球座與油缸之間微量滲油是允許的，油缸壁上專門設有溢油通道。這種結構可以使工作油缸與活塞之間的摩擦減小到最少限度，從而保證試驗機的精度。

2、油力數字顯示裝置

詳見《數字測力儀說明書》。

3、油泵

本機采用的五柱軸向高壓油泵，它由電機經平鍵與之連接，工作平穩而無噪聲，油泵體內柱套柱塞均采用優質合金鋼并經熱處理和精密研磨制成，其配合面具有相當高的質量，性能良好工作效率較高。油泵主軸旋轉，在圓周方向分布有五根軸向柱塞，分別借彈簧的壓力使柱塞貼緊與主軸的斜盤上，五個柱塞分別與五個柱套相結合，當柱塞隨斜盤作往復運動時，完成吸油和排油動作。吸油油泵單向閥的鋼球貼緊閥口，而當油腔有為滿油后，柱塞被斜盤推回，首先是堵住進油口，然后壓縮油液使之產生高壓推開單向閥排出高壓油。油箱安  放于機架底部，其儲油量足以即使壓力

處于較長時間工作，也不致使油液溫升過高而影響精度，油箱的油量可通過油標進行觀察。

4、送油閥

送油閥是一個分路式流量調節閥，它由一個變節流器和一個定差減壓閥并聯組成。進油口接通油泵，當旋轉手柄時，帶動送油閥芯，可使閥門有節奏地打開，此時油泵所供之壓力油通過閥門經過油管送至回油閥，流量大小可以調節。當送油閥右移時油門小，甚至完全關閉回油閥時則油泵所供之油在送油閥腔內推動，減壓閥的閥芯套及閥芯桿后移，當移到回油管位置時，則油泵所供之油與三通閥接通，壓力油即經回油管路，只有當閥芯右端的油壓超過一定限度時才能打開回路。

5、回油閥

回油閥是一個卸荷開關，順時針轉動手柄，則嵌有密封o型圈的閥桿推動鋼球頂在閥體上，回油閥關閉，送油閥送過來的油液全部進油缸對試體施壓，反之逆時針轉動手柄，回油閥打開，送油閥送過來的油液或工作油缸內的油液通過回油管回到油箱。其用途是當試樣壓碎后，工作油缸油壓迅速下降，此時操作人員即打開回油閥卸荷。

6、液壓系統原理

油箱內的油經濾油器被吸入油泵通過油管送至送油閥，當送油閥、回油閥完全關閉時，高壓油經油管進入工作油缸，使工作油缸內活塞升起產生壓力。
