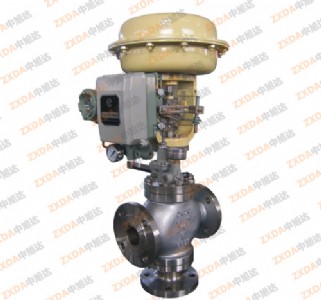

zma/bq氣動三通合流調節閥產品概述

zma/bq氣動三通合流調節閥，由氣動薄膜多彈簧執行機構和三通閥組成氣動調節閥。新型zha/b多彈簧執行機構，具有高度低、重量輕、安  裝維修簡便等優點。三通閥閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。應用于比例調節或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的調節，一臺三通閥可代替兩臺單座閥或雙座閥使用，占據空間體積小，節省安  裝管道及費用。

zma/bq氣動三通合流調節閥產品特點

氣動三通調節閥，是由多彈簧氣動薄膜執行機構和采用圓筒型薄壁窗口形閥芯的三通合流（分流）閥組成。具有結構簡單、重量輕、動作靈敏、流量特性精確，配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，氣動三通調節閥廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。適合于把一種流體通過三通閥分成二路流出或把兩種流體經三通閥合并成一種流體的工況。

氣動三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參加如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或理把兩種流體經三通閥合并成一種流體的場合。

氣動三通調節閥有三通合流及三通分流兩種。公稱壓力有pn16、40、64；公稱通徑范圍dn25—300。適用流體溫度由-60℃至+450℃。泄漏量標準為ⅳ級。流量特性有直線、拋物線兩種。

zma/bq氣動三通合流調節閥性能特點

■ 閥體

型 式：直通鑄造球型閥

公稱通徑：合流閥：25～300mm、分流閥：80～300mm

公稱壓力：pn1.6、4.0、6.4mpa

法蘭標準：jb/t79.1-94～79.2-94等

材 料：鑄鋼（zg230-450）、鑄不銹鋼（zg1cr18ni9ti、zg1cr18ni12mo2ti）等

上閥蓋：標準型-17～+230℃、散熱型+230～+450℃、波紋管密封-40～+350℃

壓蓋型式：螺栓壓緊式

填 料：v型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料

結構形式：標準型、散熱型和波紋管密封型

■ 閥內組件

閥芯型式：薄壁圓筒型閥芯

流量特性：拋物線特性和線性特性

材 料：不銹鋼（1cr18ni19ti、1cr18ni12mo2ti、17-4ph、9cr18、316l）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

■ 執行機構

型 式：多彈簧薄膜式執行機構

彈簧范圍：20～100（標準）、40-200、80-240、20-60、60-100kpa

膜片材料： 橡膠夾尼龍布、 橡膠夾尼龍布

供氣壓力：140～400kpa

氣源接口：rc1/4"

環境溫度：-30～+70℃

■ 閥作用型式

氣關式--失氣時閥位開（fo）；氣開式--失氣時閥位關（fc）

■ 附件

定位器（hep型、yt1000型）、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
