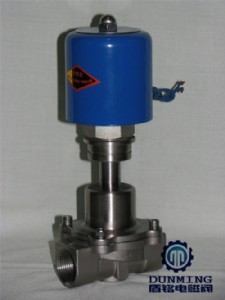

防爆超低溫電磁閥選型指導：
原理結構：分布活塞式、一步活塞式
通徑范圍：dn1-300mm
閥體材質：不銹鋼
連接方式：內螺紋、外螺紋、法蘭、焊接
流體介質：超低溫流體
流體溫度：＞-200℃
流體壓力：0~10mpa
控制方式：常開、常閉
電源電壓：ac24v~ac380v、dc12v~dc220v
接線方式：引線式、接線座式、線盒插頭
選配功能：帶手動控制、帶信號反饋、防爆
防爆等級：exdⅱct5
防爆超低溫電磁閥是特別設計適用于傳輸易燃易爆介質或?qū)Ｓ糜诒ㄐ晕ｋU(xiǎn)場所的特殊電磁閥系列產品，不同的環境和流體應選擇不同防爆等級的電磁閥。
我國的防爆等級標準為"gb3836.1-2000 爆炸性氣體環境用電氣設備",該標準將由下列防爆型式專用標準補充或修改。
gb 3836.2 爆炸性氣體環境用電氣設備第2部分:隔爆型"d"
gb 3836.3 爆炸性氣體環境用電氣設備第3部分:增安 型"e"
gb 3836.4 爆炸性氣體環境用電氣設備第4部分:本質安 全型"i"
gb 3836.5 爆炸性氣體環境用電氣設備第5部分:正壓型"p"
gb 3836.6 爆炸性氣體環境用電氣設備第6部分:充油型"o"
gb 3836.7 爆炸性氣體環境用電氣設備第7部分:充砂型"q"
gb 3836.9 爆炸性氣體環境用電氣設備第9部分:澆封型"m"
防爆超低溫電磁閥工作原理：
防爆超低溫電磁閥分為先導式和直動式兩種結構方式。
以常閉先導式電磁閥工作原理為例：
先導式電磁閥采用二次開閥結構，在未接收到電信號時，電磁閥此時呈關閉狀態。當電磁閥通電后即瞬間產生磁場，在電磁力的作用下，動鐵芯與定鐵芯吸合，副閥開啟，此時主閥芯上腔的壓力通過副閥卸荷，由于壓力差的作用，使主閥芯向上運動，達到主閥開啟，介質流通的目的。當電磁線圈斷電后磁場消失，動鐵芯在彈簧力的作用下復位，將副閥關閉，此時介質從平衡孔進入主閥芯上腔，使上腔壓力升高，在彈簧力和壓力差的共同作用下，使主閥芯復位，將主閥口關閉，介質斷流。常開型電磁閥的工作原理與常閉型電磁閥相反。
直動式電磁閥工作原理：常閉型斷電狀態下閥門呈關閉狀態，當線圈通電時產生電磁力，使動鐵芯克服彈簧力與靜鐵芯吸合直接提升活塞，閥口是開啟狀態。當線圈斷電時電磁力消失，動鐵芯在彈簧力的作用下復位，活塞下落封閉主閥口，介質斷流。
防爆超低溫電磁閥安 裝及使用注意事項
1、電磁閥最佳安 裝方式是垂直于水平管道，線圈向上，在條件不允許時，允許±30°傾斜，否則，不能保證正常使用。
2、電磁閥銘牌上的參數應與實際使用要求相符。
3、電磁閥閥體上的箭頭應與介質流向一致。
4、為保證電磁閥的正常使用，請?jiān)陂y前加裝過濾器。
5、在危險環境中，為了防止電火花可能引發爆炸等事故的發生，應使用防爆型電磁閥。
6、安 裝前應徹底吹掃管道，以避免異物損傷膜片，造成電磁閥失靈。
7、當電磁閥發生故障時，為了及時隔離和便于維修，建議安 裝旁通（旁路）裝置。
8、當電磁閥暫不安 裝時，可存放在 0~40℃，相對濕度≤80％的，無腐蝕性氣體的室內，不允許露天存放。
