參數介紹：

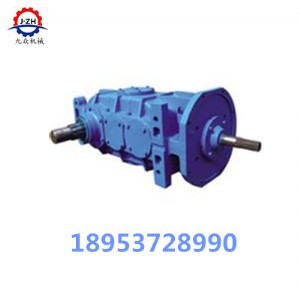

js40臥式減速器sgw-40t礦用減速器js(sgw)型系列礦用垂直硬齒面減速機

類別：sgb620/40t減速機

安  裝機構型式：臥式

型號：40t型js(sgw)型系列礦用垂直硬齒面減速機

   js40減速機具有承載能力大、傳動效率高、噪音低、體積小、重量輕、壽命長的特點。適用于輸入軸與輸出軸呈垂直方向布置的傳動裝置，如刮板輸送機、帶式輸送機及各種運輸機械，也可用于冶金、礦山、化工、水泥、建筑

、輕工、能源等各種通用機械的傳動機構中。

40t型礦用彎曲刮板輸送機(js40型)減速機技術參數

減速級別 第一級   第二級   第三級

     主   從   主   從   主   從

齒數  11   29   17   54   15   44

模數   m3=7.75    mn=5    m=7

螺旋面   36o0  ‘‘21”      12o46‘‘

旋向    左   右   右   左

傳動比  i1=2．6364  i2=3．1765  i3=2．9333

總傳動比   i總=22．24

js40減速機性能特點：

1. 中心距、公稱傳動比等主要參數均已優化設計，主要零部件互換性好。

2. 齒輪均采用優質合金鋼經滲碳、淬火而成，齒面硬度達hrc54-62。

3. 體積小、重量輕、精度高、承載能力大、效率高、壽命長、可靠性高、傳動平穩、噪聲低。

   減速機由一對圓弧傘齒輪、一對斜齒輪、一對直齒輪組成三級減速，總減速比為l:24.564。第一、二、三軸的軸承為單列園錐滾子軸承，第四軸為雙列向心球面滾子軸承。第一軸上的鎖緊螺母是用以固定軸承并保證軸承軸向游隙量為0.05～0.1毫米，第二、三、四軸承軸向游隙量是用調整墊保證，其中二、三軸軸承軸向游隙量為0.08～0.15毫米，四軸軸承軸向游隙量為0.06～0.15毫米。在組裝時，園弧傘齒輪的軸向位置要進行適當調整，以保證嚙合側隙和接觸斑點，軸園弧傘齒輪的軸向位移通過調整螺母調整，大圓弧傘齒輪通過調整墊調整軸向位置。以達到較好的嚙合精度，調整好的一對園弧傘齒輪嚙合側隙不小于0.17毫米，接觸斑點沿齒長和齒高方向不小于50％。

   在組裝減速器時，調整接觸區和齒側間隙是一項比較細致的工作，調整時應該按規定調整，認真負責，一絲不茍

，才能保證齒輪正確的嚙合，以延長齒輪的使用。
