nbk緩沖器廣泛用于機械設備中，同等尺寸的緩沖器，nbk緩沖器吸收能量的能力是其他品牌緩沖器的3倍，專利產品。

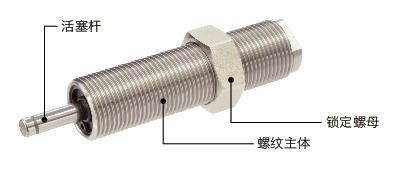

aps沖擊吸收器

標準型沖擊吸收器。
平穩地吸收能量。線性減速。
能量吸收量約為傳統產品的3倍。
采用獨家構造，實現了長壽命。
也可用于高壓艙內(最大1mpa)。
可根據沖擊速度進行高速用、中速用和低速用三種設定。
aps-s―――――― 高速用
aps-m―――――― 中速用
aps-h―――――― 低速用
最高使用溫度：70℃
最高使用環境溫度：50℃
所有產品均附帶2個鎖定螺母。

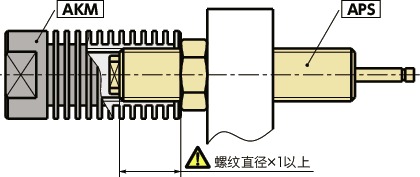

通過安  裝冷卻器螺母akm、可使每小時的最大吸收能量為以前的2倍。
容許偏角為2°。偏角超過2時，請使用螺栓預支承ara。容許偏角最大為30°。
安  裝于設備或裝置上時，請使用沖擊吸收器用支架abvabk。
警報系統

構造和材質

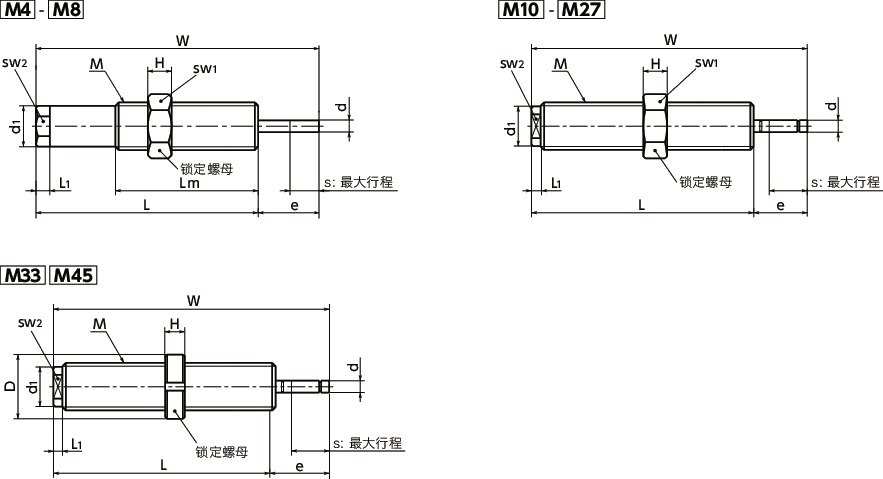

尺寸

型號mll1lmdd1ewhsw1dsw2質量aps-m6x0.5-saps-m6x0.5-maps-m8x0.75-saps-m8x0.75-maps-m8x1-saps-m8x1-maps-m10x1-saps-m10x1-maps-m10x1-haps-m12x1-saps-m12x1-maps-m12x1-haps-m14x1-saps-m14x1-maps-m14x1-haps-m14x1.5-saps-m14x1.5-maps-m14x1.5-haps-m20x1.5-saps-m20x1.5-maps-m20x1.5-haps-m20x1.5l-saps-m20x1.5l-maps-m25x1.5-saps-m25x1.5-maps-m25x1.5-haps-m25x1.5l-saps-m25x1.5l-maps-m33x1.5-saps-m33x1.5-maps-m33x1.5-haps-m33x1.5l-saps-m33x1.5l-maps-m45x1.5-saps-m45x1.5-maps-m45x1.5-haps-m45x1.5l-saps-m45x1.5l-maps-m45x1.5l-h
單位:mm

m6x0.5 30 1.8 18 3.2 5.4 9.5 39.5 3.2 10 - 4.5  10
m6x0.5 30 1.8 18 3.2 5.4 9.5 39.5 3.2 10 - 4.5  10
m8x0.75 40 2.5 26 5 6.8 11 51 4 13 - 6  15
m8x0.75 40 2.5 26 5 6.8 11 51 4 13 - 6  15
m8x1 40 2.5 26 5 6.8 11 51 4 13 - 6  15
m8x1 40 2.5 26 5 6.8 11 51 4 13 - 6  15
m10x1 51 2.3 - 3 8.8 11 62 5 13 - 8  20
m10x1 51 2.3 - 3 8.8 11 62 5 13 - 8  20
m10x1 51 2.3 - 3 8.8 11 62 5 13 - 8  20
m12x1 56 2.3 - 3 10 13.5 69.5 6 14 - 8  40
m12x1 56 2.3 - 3 10 13.5 69.5 6 14 - 8  40
m12x1 56 2.3 - 3 10 13.5 69.5 6 14 - 8  40
m14x1 66 3.5 - 4 12 17 83 8 17 - 10  60
m14x1 66 3.5 - 4 12 17 83 8 17 - 10  60
m14x1 66 3.5 - 4 12 17 83 8 17 - 10  60
m14x1.5 66 3.5 - 4 12 17 83 8 17 - 10  60
m14x1.5 66 3.5 - 4 12 17 83 8 17 - 10  60
m14x1.5 66 3.5 - 4 12 17 83 8 17 - 10  60
m20x1.5 76 4 - 6 18 19 95 10 24 - 14  130
m20x1.5 76 4 - 6 18 19 95 10 24 - 14  130
m20x1.5 76 4 - 6 18 19 95 10 24 - 14  130
m20x1.5 97 4 - 6 18 34 131 10 24 - 14 - 160
m20x1.5 97 4 - 6 18 34 131 10 24 - 14 - 160
m25x1.5 105 4 - 8 23 31 136 12 30 - 19  270
m25x1.5 105 4 - 8 23 31 136 12 30 - 19  270
m25x1.5 105 4 - 8 23 31 136 12 30 - 19  270
m25x1.5 125 4 - 8 23 46 171 12 30 - 19 - 350
m25x1.5 125 4 - 8 23 46 171 12 30 - 19 - 350
m33x1.5 125 5 - 10 28 40 165 10 - 41 24  480
m33x1.5 125 5 - 10 28 40 165 10 - 41 24  480
m33x1.5 125 5 - 10 28 40 165 10 - 41 24  480
m33x1.5 144 5 - 10 28 60 204 10 - 41 24 - 800
m33x1.5 144 5 - 10 28 60 204 10 - 41 24 - 800
m45x1.5 140 6 - 12 42 30 170 10 - 60 36  1250
m45x1.5 140 6 - 12 42 30 170 10 - 60 36  1250
m45x1.5 140 6 - 12 42 30 170 10 - 60 36  1250
m45x1.5 195 6 - 12 42 55 250 10 - 60 36 - 2000
m45x1.5 195 6 - 12 42 55 250 10 - 60 36 - 2000
m45x1.5 195 6 - 12 42 55 250 10 - 60 36 - 2000

性能

型號最大吸收能量每小時最大吸收能量(j/h)最大行程s(mm)衝突速度min.(m/s)衝突速度max.(m/s)等価質量min.(kg)等価質量max.(kg)復帰時間復帰力min.(n)復帰力max.(n)aps-m6x0.5-saps-m6x0.5-maps-m8x0.75-saps-m8x0.75-maps-m8x1-saps-m8x1-maps-m10x1-saps-m10x1-maps-m10x1-haps-m12x1-saps-m12x1-maps-m12x1-haps-m14x1-saps-m14x1-maps-m14x1-haps-m14x1.5-saps-m14x1.5-maps-m14x1.5-haps-m20x1.5-saps-m20x1.5-maps-m20x1.5-haps-m20x1.5l-saps-m20x1.5l-maps-m25x1.5-saps-m25x1.5-maps-m25x1.5-haps-m25x1.5l-saps-m25x1.5l-maps-m33x1.5-saps-m33x1.5-maps-m33x1.5-haps-m33x1.5l-saps-m33x1.5l-maps-m45x1.5-saps-m45x1.5-maps-m45x1.5-haps-m45x1.5l-saps-m45x1.5l-maps-m45x1.5l-h

1 2400 4 2 3 0.2 0.5 0.2 1 3
1 2400 4 1.2 2.5 0.3 1.4 0.2 1 3
3.5 12600 5 2 3.5 0.6 1.7 0.2 1 3
3.5 12600 5 1.2 2.5 1.1 4.8 0.2 1 3
3.5 12600 5 2 3.5 0.6 1.7 0.2 1 3
3.5 12600 5 1.2 2.5 1.1 4.8 0.2 1 3
10 16000 8 2 4 1 5 0.2 6 12
10 16000 8 1.2 2.2 4 14 0.2 6 12
10 16000 8 0.2 1.4 10 500 0.2 6 12
16 30000 10 2 5 1 8 0.3 8 15
16 30000 10 1.2 2.2 7 22 0.3 8 15
16 30000 10 0.2 1.4 16 800 0.3 8 15
31 50000 12 2 5 2 16 0.3 10 20
31 50000 12 1.2 2.2 13 43 0.3 10 20
31 50000 12 0.2 1.4 32 1550 0.3 10 20
31 50000 12 2 5 2 16 0.3 10 20
31 50000 12 1.2 2.2 13 43 0.3 10 20
31 50000 12 0.2 1.4 32 1550 0.3 10 20
70 63000 15 1.8 4.5 7 43 0.5 15 25
70 63000 15 1 2 35 140 0.5 15 25
70 63000 15 0.2 1.2 97 3500 0.5 15 25
100 90000 30 2 4 12.5 50 1 20 30
100 90000 30 0.6 2.2 41 555 1 20 30
210 95000 25 1.4 4 26 214 0.6 20 40
210 95000 25 0.6 1.8 130 1167 0.6 20 40
210 95000 25 0.2 0.8 656 10500 0.6 20 40
300 135000 40 2 4 37.5 150 1.2 25 55
300 135000 40 0.6 2.2 124 1666 1.2 25 55
320 120000 30 1.4 3.5 52 327 0.6 35 75
320 120000 30 0.6 2 160 1778 0.6 35 75
320 120000 30 0.2 0.8 1000 16000 0.6 35 75
450 170000 50 2 4 56 225 1.2 40 80
450 170000 50 0.6 2.5 144 2500 1.2 40 80
650 150000 25 1.4 3.5 106 663 0.6 40 80
650 150000 25 0.6 1.6 508 3611 0.6 40 80
650 150000 25 0.2 0.7 2653 32500 0.6 40 80
1300 190000 50 2.0 4.0 163 650 1 60 90
1300 190000 50 0.4 2.5 416 16250 1 60 90
1300 190000 50 0.2 0.7 5306 65000 1 60 90

使用注意事項
沖擊吸收器沒有擋塊功能。請與限位套筒aah、止動螺絲san、 止動螺栓ssb-assb-b等擋塊組合使用。

產品一覽

形狀型號特點螺紋直徑

powerstop?


aps

高速用/aps-s
中速用/aps-m
低速用/aps-h
 標準型沖擊吸收器。可廣泛應用于一般用途。
能量吸收順利。線性減速。
能量吸收量約為傳統產品的3倍。
儲油器、高壓油管實現了長壽命。
 m6～m45 警報系統

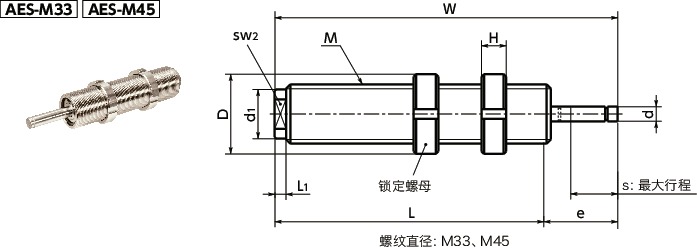

aes

高速用/aes-sn
中速用/aes-mn
低速用/aes-hn
 吸收緊急情況時的沖擊的沖擊吸收器。
吸收能量約為aps的3倍、傳統產品的9倍。
能量吸收順利。線性減速。
 m20～m45 智能系統

通過改變螺旋槽活塞的螺旋狀槽口的形狀，可根據碰撞速度將沖擊吸收器設定為高速用、中速用與低速用3種類型。

類型碰撞速度*(m/s)用途示例高速用中速用低速用

1.5～5.0 吸收自由落體的沖擊
0.5～2.5 控制氣壓設備
0.2～1.4 物體減速

*有關各產品的碰撞速度，請參閱性能表。

形狀型號特點

附件


aks·akk

活塞桿頭部
 減輕碰撞時的表面壓力，防止工件損傷。
也帶有塑料墊塊�？蓽p輕碰撞時的噪音及振動。


amk

塑料蓋
 支持aps-m6、aps-m8。
減輕碰撞時的表面壓力，防止工件損傷。
可減輕碰撞時的噪音及振動。


aah

限位套筒
 沖擊吸收器專用止動件。
防止螺旋槽活塞與底部接觸。
通過調整螺紋旋入量，可任意設定行程。


akm

冷卻器螺母
 支持aps。
防止因吸收能量時發熱而引起溫度上升。
每小時的最大吸收能量約為2倍。


ara

螺栓預支承
 與碰撞物之間的偏角最大可為30°。
防止垃圾、灰塵進入沖擊吸收器內部。


san

止動螺絲
 與沖擊吸收器組合使用的止動螺絲。
細牙螺紋型�？晌⒄{(diào)。
鋼制與不銹鋼制已實現標準化。


ssb-assb-b

止動螺栓
 與沖擊吸收器組合使用的止動螺栓。
球面部已進行淬火處理。耐磨性優良。
鋼制與不銹鋼制已實現標準化。


abv

沖擊吸收器用托架
 頂面安  裝型。
可使用市售的內六角螺栓進行安  裝。
帶適用限位螺絲san的安  裝孔。


abk

沖擊吸收器用托架
 側面安  裝型。
可使用市售的內六角螺栓進行安  裝。
帶適用限位螺絲san的安  裝孔。


最后更新日期 : 2013/3/26

構造與原理

更高級別的性能…
來自于螺旋槽活塞。

沖擊吸收器采用使液壓油通過設在螺旋槽活塞外周的特殊螺旋狀槽口的結構，利用液壓油通過螺旋狀槽口時的阻力進行能量吸收。
這種獨特的結構與原理實現了極其平穩的能量吸收與線性減速。同時，能量吸收量約為傳統產品的3倍。
儲油器與高壓油管采用耐久性、長壽命的設計。
沖擊吸收器是可提供平穩、安  全、可靠的能量吸收與速度控制的高性能緩沖器。

能量吸收原理
如果向活塞桿施加負載，保持器閥門將關閉，螺旋槽活塞被壓入高壓油管內，對液壓油加壓。

被加壓的液壓油通過螺旋槽活塞外周的螺旋狀槽口，開始向保持器閥門側移動。利用液壓油通過螺旋狀槽口時的阻力進行能量吸收。

負載消失后，保持器閥門則打開，移動到保持器閥門側的液壓油通過活塞內部返回高壓油管內。

活塞在復位彈簧的作用力下瞬間返回到原來的位置。

理想的能量吸收。

理想的能量吸收，是指在全部行程范圍內保持一定阻力，使碰撞物呈線性減速。
傳統的緩沖器利用液壓油通過截流孔時的阻力進行能量吸收。此時，液壓油的通過截面積(打開截流孔的總截面積)將隨著活塞桿的行程而階段性地斷續減小。因此，阻力(即吸收能量)呈不連續變化，無法獲得線性減速。
沖擊吸收器的設計可確保液壓油的通過截面積(設在螺旋槽活塞外周的螺旋狀槽口的截面積)隨著活塞桿行程而連續減小。這樣，在全部行程范圍內阻力保持一定，可進行線性減速，實現理想的能量吸收。
