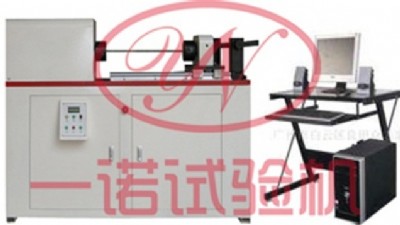

微機控制高強螺栓拉扭試驗機產品簡介：

1、gn-w微機控制高強螺栓拉扭試驗機，借鑒德國技術研發的最新一代檢測高強螺栓在扭轉的過程中產生的軸向拉力，可以檢測高強螺栓的預緊力、扭斷力、屈服軸力、扭矩、屈服扭矩、最大扭矩、扭轉角度、扭矩系數，并有扭矩/軸力-扭轉角、扭矩/軸力-時間等試驗曲線等。

2、該機采用臥式落地結構，計算機軟件自動控制，一諾精密測試試驗系統，臺灣進口交流伺服控制電機和臺灣進口交流伺服驅動器，大扭矩減速器，臺灣進口精密級高剛度直線導軌，高精度雙向扭轉傳感器和高精度軸向傳感器檢測扭矩和軸向力，具有主機剛性大，性能穩定可靠、加載均勻無沖擊、數據采集控制準確、實驗數據精確、自動化程度高、使用壽命長等特點。由計算機控制預緊、加載、卸載、復位等全過程，是質量監督、科研院所、風電光伏、廠礦企業、工程機械、大專院校、電力鐵塔、石油化工、橋梁大壩等行業的理想檢測設備。

微機控制高強螺栓拉扭試驗機依據標準：

1    gb/t2611-2007《試驗機 通用技術要求》

2    gb/t16823.3-2010《螺紋緊固件扭緊試驗方法》

3    gb/t1231-2006《鋼結構用高強度大六角頭螺栓、大六角螺母、墊圈技術條件》

微機控制高強螺栓拉扭試驗機產品功能：

1、主    機：采用臥式落地結構，整機工作采用加厚鋼板制作，保證了主機的高剛度。交流控制電機、減速機、聯軸器、高精度雙向扭轉傳感器、壓力負荷傳感器、軸力拉伸裝置等在一個中軸線上，并且同軸度≤0.2mm，使螺栓扭轉過程中不產生側向扭矩和軸力；

  主機表面經過防腐、防銹處理，設備設計壽命時間長，主機具有很高的剛度和疲勞強度；電控元件散熱條件好，性能穩定，不會產品高溫燒壞集成電路板。

2、夾   具：

l

采用優質合金結構鋼，嚴格按照：毛坯預處理-機加工-正火處理-精加工-淬火處理-磨削等工藝要求加工生產，具有加工精度高、配合尺寸好等特點，這樣才能滿足12.9級高強螺栓的拉扭要求；

l

提供后續工裝的設計支持；

3、驅動系統：

采用交流控制電機和交流控制驅動器組成，速度調節范圍寬，加載均勻、穩定，控制精確高，使用壽命長。

4、傳動系統：

l

采用大扭矩減速器傳遞扭矩，承受扭矩過載能力強，傳動效率高；

l

臺灣進口直線導軌承受扭矩，并能調整操作空間，具有高剛性高精度，精度等級為精密級；

l

導軌的防塵和自潤滑系統更加合理；

微機控制高強螺栓拉扭試驗機產品參數：

1.  最大扭矩：2000n.m/200n.m

2.  測量范圍：2-100％

3.  最大軸向壓力：500kn/200kn

4.  軸力測量范圍：5-500kn

5.  試驗扭矩示值相對誤差：優于示值的±1％

6.  扭矩測量示值誤差：優于示值的±1％

7.  試驗機扭矩重復性：≤1％

8.  試驗機軸力重復性：≤1％

9.  扭矩分辨力：優于±1/300000碼，全程不分檔，分辨率不變

10.軸力分辨力：優于±1/300000碼，全程不分檔，分辨率不變

11.螺栓規格：m16～m30

12.螺栓長度：50-280mm/30-100mm

13.兩夾具間同軸度精度：≤φ0.2mm

14.扭轉角測量范圍：0～無限制

15.扭轉角精度：≤0.1°

16.扭轉角測量相對誤差：±1％以內（公司內控±0.5％）

17.扭轉速度：3.60～360°/min，任意設定，無級調速

18.電源電壓：ac220v±10％  50hz

19.扭轉方向：正轉 反轉
