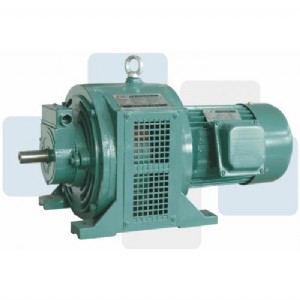

西門子貝得電磁調速電機

yct系列電磁調速異步電動機是由三相異步電動機、電磁轉差離合器、測速發電機、電器控制裝置組成的，廣泛適用于恒轉矩?zé)o級調速的各種機器設備上。例如：紡織、電影制片、化工、印染、化學纖維、冶金、造紙、水泥、橡膠、電線、制糖、塑料、發電廠。更適用于變轉矩的離心式水泵和風機負載上，用轉速調節來代替閥門的開閉以控制流量或壓力，從而達到節能的目的。

品牌: 西門子型號: yct

運轉速度: 恒速電動機

用途: 通用小型機械設備用電動機

電源相數: 三相電動機

安  裝結構型式: 臥式

功能類型: 驅動電動機

防護型式: 防護式

絕緣等級: f級

電源種類: 交流電動機

工作原理: 異步電動機

結構與工作原理: 感應電動

yct系列電磁調速電機

   yct系列電磁調速電機有速度負自饋?zhàn)詣?dòng)調節系統，速度變化率低于3％；無失控區，調速范圍廣，最大可達10：1；控制功率小，便于自控、群控、遙控；起動性能好，起動轉矩大，起動平滑，使用維護方便等特點。在海拔不超過1000m，環境空氣溫度不超過40℃時，電動機能額定運行。

一、產品說明

   西門子貝得yct系列電磁調速電動機，是一種交流恒轉矩調速電機，是通過可控硅制面達到均勻無級調速的。

   西門子貝得yct系列電機具有速度負反饋?zhàn)詣?dòng)調節系統，速度變化率低于3％；無失控區，調速范圍廣，最大可達10：1；控制功率小，便于自控、群控、遙控；起動性能好，起動轉矩大，起動平滑，使用維護方便等特點。

二、西門子貝得yct系列技術特性

■　機座號：112~355

■　電機額定電壓和頻率：380v，50hz

■　環境溫度：-15~40℃、

■　海拔高度：不超過1000m

   yct系列電機具有速度負自饋?zhàn)詣?dòng)調節系統，速度變化率低于3％；無失控區，調速范圍廣，最大可達10：1；控制功率小，便于自控、群控、遙控；起動性能好，起動轉矩大，起動平滑，使用維護方便等特點。在海拔不超過1000m，環境空氣溫度不超過40℃時，電動機能額定運行。

   yct系列電磁調速電動機，是一種交流恒轉矩調速電機，是通過可控硅控制而達到均勻無級調速的。yct 系列電機具有速度負反饋?zhàn)詣?dòng)調節系統，速度變化率低于 3 ％；無失控區，調速范圍廣，最大可達10:1；控制功率小，便于自控、群控、遙控；起動性能好，起動轉矩大，起動平滑，使用維護方便等特點。

機座號：112 ~ 355

電機額定電壓和頻率：380 v，50 hz

控制器額定電壓和頻率：  220 v，50 hz

環境溫度：-15 ~ 40 oc

海拔高度：不超過 1000 m

額度功率范圍：0.55-90kw

特點：

1、交流無級調速，具有速度反饋的自動調節系統，速度變化率低于百分之

2、結構簡單、使用維護方便、價格低廉。

3、無失控區、調速范圍廣，最大可達十比一。

4、控制功率小，便于自控、群控、遙控。

5、起動性能好，起動力矩大，起動平滑。

特性：

1、自然機械特性

電磁轉差離合器具有軟工作特性，在一定的激磁電流下，轉速隨著負載轉矩的增加而下降。這種特性可適用于對張力要求不過分嚴的收卷機械，在設計時只要選用恬當，開環控制即可達到卷制過程中轉速與轉矩的自動調整。

2、人工機械特性:

yct系列電磁調速電機配上控制器后的機械特性。當負載在額定轉矩的10％到100％范圍內變化時，控制器根據發電機的信號自動調節激磁電流，使輸出轉速基本上保持不變，轉速變化率小于3％。

3、傳遞效率

由于電磁調速異步電動機的傳遞效率與輸出軸的轉速成正比，用戶在選用本產品時最好較長時間使用在高速或中速段比較經濟，短時間內使用低速段。調速電機的總效率y=y1×y2

y1：拖動電機效率　　　y2：離合器效率　　　y2=n2/n1

n1：拖動電機轉速　　　n2：離合器輸出軸轉速

4、轉矩：

本系列電動機只適用于恒轉矩負載遞減轉矩負載上，不適用于恒功率特性的負載上。

使用與維護：

1、用戶應按負載系統所要求的轉矩，正確選用yct調速電動機及其派生系列產品，選用時應按額定轉矩一欄選用，不按標稱功率選用。

2、安  裝使用前應檢查下列各項：

a、轉動輸出軸應轉動靈活、輕快、無摩擦及有害雜音。

b、用500伏兆歐表檢測電機繞組，激磁繞組和測速機繞組，絕緣電阻應不低于0.38兆歐，否則應進行干燥。

3、安  裝:

    安  裝可用彈性聯軸器或皮帶連接。

4、出線端標記:

激磁線圈：f1f2　　　測速發電機：uvw

5、起動運行停機:

拖動電動機可以全壓起動，為了減少起動電流亦可降壓起動，拖動電動機起動以后，合上控制箱的電流開關，逐漸調節調速旋鈕，逐漸增加激磁電流，離合器的轉速逐漸加快，至需要的運行轉速。停車時把調速旋鈕調到零位，再停止拖動電機。

使用條件:

環境溫度 ： -15 o c 在無爆炸，且無足以腐蝕金屬和破壞絕緣的氣體。
