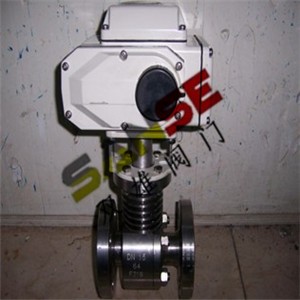

電動高壓球閥是由鍛鋼高壓閥體及角行程電動執行器組成。執行器采用一體式結構，輸入220v電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號（4～20madc或1～5vdc）及單相電源即可控制運轉。電動高壓球閥主要零部件經過專業廠家鍛制，克服了鑄鋼閥門潛在的缺陷，,在最大工作壓力下能夠保持其結構的抗壓均勻性。適用介質： 水、油、氣等非腐蝕性介質和酸 堿 腐蝕性介質。電動高壓球閥廣泛應用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。 電動高壓球閥 主要特點
三分體式連接鍛鋼固定球閥，是將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到最小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。 電動高壓球閥主要技術參數 閥體
| 閥體形式 | 三段式鍛造閥體 |
| 公稱通徑 | dn15～300mm、1/2"～12" |
| 公稱壓力 | pn1.6、2.5、4.0、6.4、10.0、16.0、25.0 mpa；ansi 150、300、600、900lb |
| 法蘭標準 | ansi、gb、jb、hg等 |
| 連接形式 | 法蘭式、焊接式、螺紋式（適用于pn10mpa以內） |
| 閥蓋形式 | 整體式 |
| 壓蓋型式 | 壓蓋壓緊式 |
| 密封填料 | v型聚四氟乙烯填料、柔性石墨填料等 |
| 閥芯形式 | o型球體閥芯 |
| 流量特性 | 快開型 |
| 執行器型號 | dsr、hq、381、dzw系列角行程執行機構 |
| 主要技術參數 | 電源：ac200/220v，50/60hz、輸出力矩：50n·m～2000n·m、動作范圍：0～90°，0～360° |
| 動作時間：15秒/30秒/60秒、保護裝置：過熱保護、手動操作：同附帶手柄操作、限位：電氣、機械二重限位 | |
| 防護等級：相當于ip67、隔爆標志：exdⅱbt4、驅動電機：8w/e、進線接口：pe1/2〞進線線鎖 |
| 公稱通徑 dn（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 允許壓差 | ≤ 公稱壓力 | |||||||||||||
| 動作范圍 | 0～90°、0～360° | |||||||||||||
| 泄露量q | 按gb/t4213-92，小于額定kv0.01％ | |||||||||||||
| 基本誤差 | ±1％ | |||||||||||||
| 回差 | ±1％ | |||||||||||||
| 死區 | ≤1％（可調） | |||||||||||||
| 可調范圍 | 250：1 | 350：1 | ||||||||||||
| 零件名稱 | 材料 | |||
| 閥體、閥蓋 | wcb | zgoocr17ni14mo2（cf3m） | zg1cr18ni9ti（cf8） | zg1cr18ni12mo2ti（cf8m） |
| 球體 | 2cr13 | zgoocr17ni14mo2（cf3m） | zg1cr18ni9ti（cf8） | zg1cr18ni12mo2ti（cf8m） |
| 閥桿 | 2cr13 | 316l | 1cr18ni9ti（304） | 1cr18ni12mo2ti（316） |
| 閥座密封圈 | ptfe、碳素 纖維＋ptfe、對位聚苯 | |||
| 螺柱、螺母 | 35 35crmoa（b7） 45（2h） | 2cr13（420） 1cr18ni9 1cr17ni2（431） | ||
| 填料 | ｖ型ptfe、柔性石墨 | |||
| 公稱通徑dn（mm） | dn15-300 | 1/2"～12" | ||||||||||||
| 公稱壓力 | pn（mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 25.0 | 150 | 300 | 400 | 600 | 900 | 1500 |
| 試驗壓力 | 強度試驗 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24.0 | 37.5 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 38.4 |
| 密封試驗 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 17.6 | 27.5 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 28.1 | |
| 低壓氣密試驗 | 0.5～0.7 | |||||||||||||
| 適用介質 | 水、油、蒸氣、硝酸 類（溫度≤200℃）、醋酸 類（溫度≤200℃） | |||||||||||||
