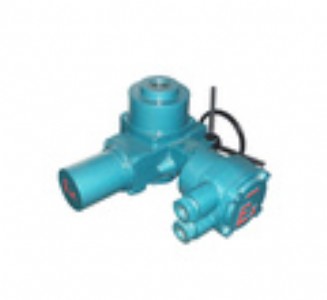

防爆型部分回轉qb電動裝置，防護等級為exdii bt4，適用于對蝶閥、球閥等閥門進行操作，防護等級ip65，輸出轉矩范圍：50-80000nm，輸出轉速范圍：0.5-5rpm.。
廣泛應用于管道為爆炸型氣體或煤礦底，采掘面使用，質量穩定，防爆性能好，產品也疊加智能一體化防爆，一體化防爆，我公司已生產帶防爆的電壓為三相660v，415v，380v，兩相220v，產品外觀，質量，屢屢受到使用單位好評。是公司全力開發的一款泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業的產品。傳動機構的一體型設計，使產品具有體積小和簡潔的外觀。所有結合部位均有密封措施，防護等級可達ip67(gb4208-93。輸出轉100nm-80000nm。容易調整的行程控制機構。安  全可靠、無切換手柄的全自動手／電動切換。多種設計滿足不同需要：戶外型、防爆型、整體型、調節型。連接尺寸、輸出性能及電氣接線等可根據用戶的需要定制。
1. 概述
部分回轉閥門電動裝置，簡稱為q型電裝。是閥門實現開啟、關閉或調節控制的驅動設備，適用于蝶閥、球閥、旋塞閥和風門等做90°回轉的閥門。
本系列電動裝置可遠距離控制，也可現場操作。廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。
本產品的性能符合jb/t8528-1997《普通型閥門電動裝置技術條件》的規定；隔爆型的性能符合gb3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，gb3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及jb/t8529-1997《隔爆型閥門電動裝置技術條件》的規定。
部分回轉電動裝置按防護類型可分為戶外型和隔爆型；
按控制方式又可分為常規型、整體型和整體調節型。
主要型號有：qb10，q10-1b，qb20 ，q20-1b ，qb30，q30-1b，qb40，q40-1b，qb60，q60-1b， qb90 ，q90-1b，qb120， q120-1b，qb200，q200-1b，q10-0.5b ，q20-0.5b，q30-0.5b，q4-0.5b，q60-0.5b，q90-0.5b q120-0.5b q200-0.5b ,q300-0.5b,q400-0.5b
2.型號表示方法
q 10-1w a表示帶現場按鈕；f表示帶4-20ma信號輸出
z：表示整體型；t：表示整體調節型
防護類型：b表示隔爆型；無代號為戶外型
輸出轉速：阿拉伯?dāng)?shù)字表示，單位r/min（轉/分）
額定輸出轉矩：阿拉伯?dāng)?shù)字表示，單位kgf?m
產品型式：q或dq表示部分回轉電動裝置。q為一體結構dq為疊加結構。
型號示例：
1）dqw10-1eb 表示部分回轉電動裝置，輸出轉矩10kgf?m（100 n?m），輸出轉速1 r/min，隔爆型。
2）ddqw1200-0.44ebt疊加結構,輸出轉矩，輸出轉速：0.44 r/min,防爆一體化智能型。
3.工作環境和主要技術參數
3.1電源：常規，三相380v（50hz）
特殊，三相660v、415v（50hz、60hz）；
單相220v、110v（50hz、60hz）
3.2工作環境
3.2.1環境溫度：-20~+60℃ （特殊訂貨 -40~+80℃）
3.2.2相對濕度：≤95％（25℃時）
3.2.3防護類型
戶外型：用于無易燃、易爆和無腐蝕性介質的場所；
隔爆型：有di和diibt4兩種，di適用于煤礦非采掘工作面；diibt4用于工廠，適用于環境為iia、iib級t1-t4組的爆炸性氣體混合物。（詳見gb3836.1）
3.2.4防護等級：ip55（特殊訂貨ip65、ip67）
3.2.5工作制：短時10分鐘（特殊訂貨30分鐘）
主要性能參數
基座號 型號 輸出轉矩（n•m） 最大閥桿直徑 手動速比 輸出轉速（r/min）
0.5 1 1.5 2 3 4
電機功率
q1 qb10 100 28 88 0.03 0.06 0.09 0.09 0.18 0.18
qb20 200 0.06 0.09 0.12 0.12 0.25 0.25
qb30 300 0.06 0.12 0.18 0.18 0.37 0.37
q1 qb40 400 28 88 0.09 0.18
q2 qb60 600 42 74 0.18 0.18 0.25 0.25 0.55 0.55
qb90 900 0.18 0.25 0.37 0.37 0.75 0.75
qb120 1200 0.18 0.37 0.55 0.55 1.1 1.1
q3 qb200 2000 60 67 0.37 0.55 0.75 1.1 - -
qb250 2500 0.55 0.55 0.75 1.1 - -
qb300 3000 0.55 0.75 1.1 - - -
qb400 4000 0.55 0.75 - - - -
qb500 5000 0.75 1.1 - - - -
