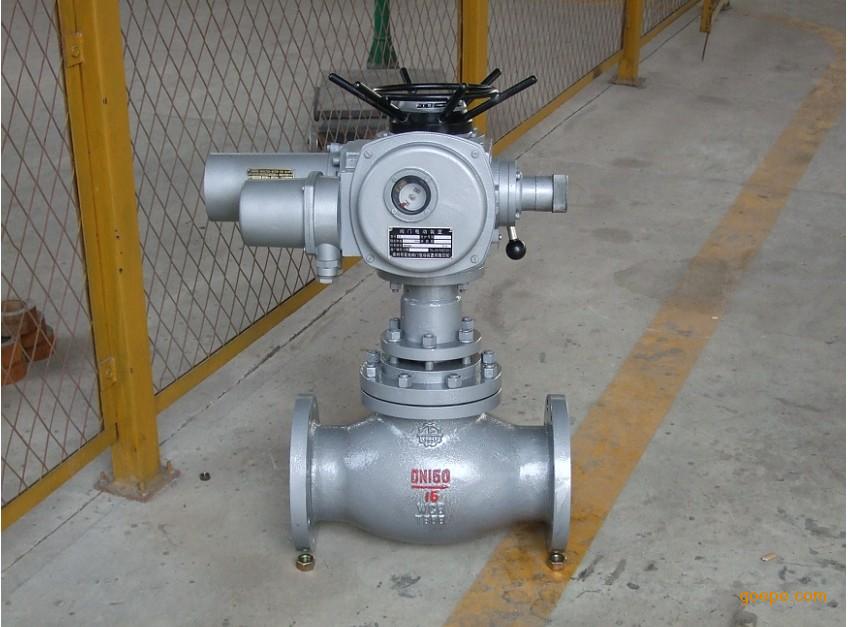

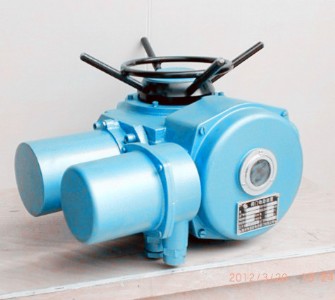

1．dzw120  概述

dzw120多回轉閥門電動裝置，簡稱為z型電裝，是閥門實現開啟、關閉或調節控制的驅動設備。z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。可用于明桿閥，也可用于暗桿閥。

dzw120電裝具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點�？蓪�(duì)閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。

dzw120的性能符合jb/t8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合gb3836.1-2000《爆炸性氣體環境

用電氣設備第1部分：通用要求》，gb3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及jb/t8529-1997《隔爆型

閥門電動裝置技術條件》的規定。

多回轉電動裝置按防護類型分：有戶外型和隔爆型；

按控制方式分：有常規型、整體型和整體調節型；

按連接型式分：有轉矩型、電站型和推力型。

2．  dzw120型號表示方法

防護/爆等級：w戶外型；b隔爆型；z整體型；t整體調節型。

產品標識：為揚州蘇閥生產品牌。

輸出軸大轉圈數：阿拉伯?dāng)?shù)字表示，無數字見表1

輸出轉速：阿拉伯?dāng)?shù)字表示，單位r/min（轉/分）

連接型式：t表示推力型，i表示電站型，無代號為常規轉矩型

額定輸出轉矩：阿拉伯?dāng)?shù)字表示，單位kgf­m

產品型式：多回轉電動裝置

型號示例：

1.z30i-18w：多回轉電動裝置，輸出轉矩300n­m（30kgf­m），電站型接口，輸出轉速18r/min，大轉圈數60，常規戶外型。

2.z45t-24b：多回轉電動裝置，輸出轉矩450n­m（45kgf­m），推力型接口，輸出轉速24 r/min，大轉圈數120，隔爆型。

3.z120-24w/240t：多回轉電動裝置，輸出轉矩1200n­m (120kgf­m)，轉矩型接口，輸出轉速24 r/min，大轉圈數240圈，整體調節型。

3.      dzw120工作環境和主要技術參數

3.1 電源：常規，三相380v（50hz）

特殊，三相660v、415v（50hz 、60hz）；

單相220v、110v（50hz 、60hz）

3.2 工作環境：

3.2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。

3.2.2 相對濕度：≤95％（25℃時）。

3.2.3防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅰ和dⅱbt4兩種，dⅰ適用于煤礦非采掘工作面；dⅱbt4用于工廠，適用于環境為ⅱa、ⅱb級t1~t4組的爆炸性氣體混合物

結構

z型電動裝置由電動機、減速機構、力矩控制機構、行程控制機構、開度指示機構、手－電動切換機構、手輪及電氣部分組成。其傳動原理如圖所示。

注意：隔爆型電氣部分加了隔爆面結構，并采用隔爆型接線盒和ydf隔爆型閥門用電動機。安  裝、調試和維護時，不可損傷隔爆面；不得在爆炸環境下拆去與電氣有關的箱蓋帶電操作，打開電氣箱蓋前必須先切斷電源；重裝時蓋嚴緊固以保證隔爆性能！
