一、概 述

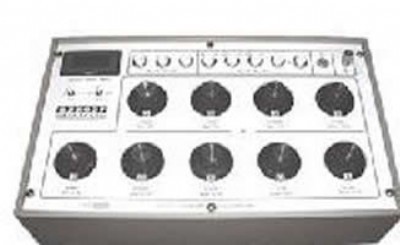

本儀器是依據jjg622-1997絕緣電阻表檢定規程、jjg1005-2005電子式絕緣電阻表檢定規程和jjg1072-2011直流高壓高值電阻器檢定規程等有關文件研制生產的。該儀器設計了獨立的泄漏屏蔽端鈕和接地端鈕。它不僅可用于檢定各種型號的進口和國產模擬式絕緣電阻表、數字式絕緣電阻表、絕緣電阻測試儀的標準，以及作為直流標準高值電阻器使用。具有較長的技術壽命和機械壽命。

電阻測量范圍100ω～1tω，調節細度100ω。

電壓測量范圍為0～5kv。能測量絕緣電阻表的開路電壓、中值電壓和峰值電壓。

1.1  電阻輸出部分的準確度等級及工作電壓（電流）

阻    值

900gω

400gω

100gω

×10gω

×1gω

×100mω

準確度等級

5

5

2

2

1

1

標稱電壓

5000v

5000v

5000v

5000v

5000v

5000v

阻    值

×10mω

×1mω

×100kω

×10kω

×1kω

×100ω

準確度等級

0.2

0.1

0.1

0.1

0.1

0.1

標稱電壓\流

2500v

1000v

1ma

5ma

10ma

10ma

二、主 要 技 術 參 數

1. 電阻輸出（高壓高阻箱）部分

1.2  調節范圍：100ω～1tω,調節細度為100ω

1.3  使用環境條件

1.3.1  參 考 溫 度 范 圍： 17℃～23℃

1.3.2  標稱使用溫度范圍：  15℃～25℃

1.3.3  參 考 濕 度 范 圍： 30％～60％

1.3.4  標稱使用濕度范圍：  25％～75％

1.4  絕緣電阻：

檢定裝置中電阻輸出部分的電路，與電路無電氣連接的任何其它外部金屬間的絕緣電阻，在標稱電壓下測得的電阻值不小于1gω。

1.5  絕緣強度：

檢定裝置中電阻輸出部分的電路與測試用參考接地點之間，應能承受頻率為45～65hz的實際正弦交流電壓6.75kv并歷時1min的試驗，而不出現擊穿與飛弧現象。

1.6  檢定裝置中電阻輸出部分輸出端的殘余電阻應＜1ω，其變差＜0.1ω。

1.7  外形尺寸： 442mm×270mm×145mm

1.8  重    量： ＜5kg

2． 電壓測量（高壓直流數字電壓表）部分

2.1  測量范圍:  0～5500v dc

2.2  準 確 度:  ±（1 ％ 讀數±0.2％滿量程）

2.3  供電電源:  4.5 v  dc

2.4  顯    示:  四位半、液晶顯示

2.5  輸入電阻：≥10gω

2.6  峰值電壓測量回路滿足jjg622-1997絕緣電阻表檢定規程中圖3的要求。
