搖臂鉆床概述:

搖臂鉆床,也可以稱為橫臂鉆。主軸箱可在搖臂上左右移動，并隨搖臂繞立柱回轉±180°的鉆床。搖臂還可沿外柱上下升降，以適應加工不同高度的工件。較小的工件可安  裝在工作臺上，較大的工件可直接放在機床底座或地面上。搖臂鉆床廣泛應用于單件和中小批生產中，加工體積和重量較大的工件的孔。搖臂鉆床加工范圍廣，可用來鉆削大型工件的各種螺釘孔、螺紋底孔和油孔等。搖臂鉆床的主要變型有滑座式和萬向式兩種�；�座式搖臂鉆床是將基型搖臂鉆床的底座改成滑座而成，滑座可沿床身導軌移動，以擴大加工范圍，適用于鍋爐、橋梁、機車車輛和造船，機械行業，等行業。

搖臂鉆床主要結構:

搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成�！�內立柱固定在底座的一端，在它的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。主軸箱安  裝在搖臂的水平導軌上，可以通過手輪操作，使其在水平導軌上沿搖臂移動。

搖臂鉆床運動形式:

當進行加工時，由特殊的加緊裝置將主軸箱緊固在搖臂導軌上，而外立柱緊固在內立柱上，搖臂緊固在外立柱上，然后進行鉆削加工。鉆削加工時，鉆頭一邊進行旋轉切削，一邊進行縱向進給，其運動形式為：

（1）搖臂鉆床的主運動為主軸的旋轉運動

（2）進給運動為主軸的縱向進給

（3）輔助運動有：搖臂沿外立柱垂直移動，主軸箱沿搖臂長度方向的移動，搖臂與外立柱一起繞內立柱的回轉運動。

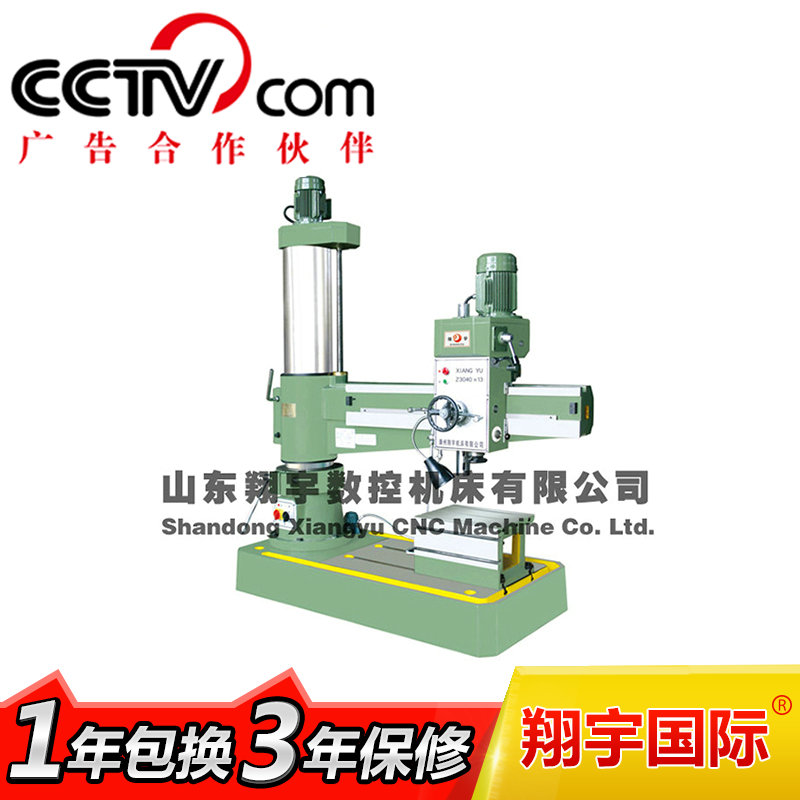

z3040搖臂鉆床產品詳情：

1. 機械鎖緊，機械變速，自動退刀。

2. 搖臂導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持機床精度的穩定性，延長了使用壽命。

3. 有完善的安  全保護裝置和外柱防護。

4. 在結構設計方面和在制造過程中，還采取了一系列有效措施，使得機床的精度持久性和整機的使用壽命均為大延長。

5. 本產品持有2項國家專利。

主要技術參數    z3040×11b

鉆孔最大直徑    40

主軸端面至工作臺距離    330-1050

主軸中心至立柱母線距離    170-1100

主軸行程    270

主軸錐孔（莫氏）    4

主軸轉速范圍    75、130、240、380、660、1200

主軸轉速級數    6

主軸進給量范圍    0.10、 0.16、 0.25

主軸進給量級數    3

搖臂回轉角度（° )    ±90°

主電機功率    2.2

主軸允許最大進給抗力    6300

升降電機功率    0.75

機床重量    1600

外形尺寸    1500×705×2200

產品誠信可靠，服務貼心完善。
