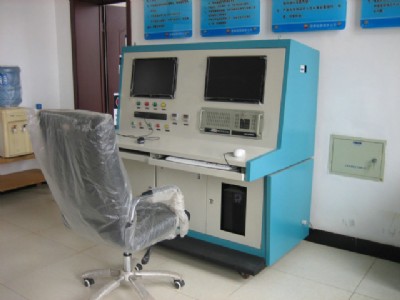

重要啟示：以上試壓泵控制系統的計算機操作臺圖片，為本人在2012年7月20日15:01:54時在渤海鉆探測井公司試壓現場親手拍攝，除授權鴻源機械、思凱達機械、普航機械、鼎興機械四家公司外，其他同行業公司使用本圖片均為侵權冒用，還有本公司的技術方案資料也出自本人之手，除授權上述四家公司使用以外，如果其他同行業廠家的網站與b2b發布信息中有使用，均為侵權冒用請盡快刪除，本人保持日后法律追究的權利。

計算機控制的試壓泵系統，屬于非標定做設備，每個客戶的行業需求不同千差萬別，做出來的試壓泵控制系統自然也就不同，基本上具有下面功能（1）具有人工加壓或自動加壓功能。（2）壓力測試范圍內可設置分段試驗程序，加壓時系統將自動升壓、停機、保壓。（3）系統具有自動卸荷功能，容器自動卸荷、急停和超壓自動卸荷功能。（4）試壓過程中預設的保壓時間可自由設定。（5）具備實時壓力顯示、曲線顯示、時間顯示、工作狀態顯示等。（6）系統具有壓力設定、標定、軟件零位修正功能。（7）具有系統超壓、故障狀態反饋等狀態的報警功能。（8）具有對被測容器在保壓階段保壓狀態作出自動判別功能

試壓泵計算機高壓測試系統

協議號：no.jg20160103

產品型號：3d-sy250mpa

產品名稱：試壓泵計算機控制高壓測試系統

甲  方：上海柳壓機械有限公司

乙方：四川思凱達機械設備有限公司

一、設備的使用條件：

1、設備可在需方除工裝夾具外不必增加其它設施的情況下可正常安  裝使用；

2、工作環境：0℃～45℃ 、無可燃性氣體、通風干燥、周邊無強電磁干擾信號；

3、試驗介質: 水、乳化液、防銹水及粘度與水相近的中性油品；

4、設計耐壓:250mpa；

5、測試溫度：根據實際使用環境及介質溫度；

6、壓力測量精度：精準度為滿量程fs0.25％；

7、本試壓泵控制系統采用250mpa精度為fs0.25％的壓力傳感器；

8、本試壓泵控制系統的整體控制精度為fs0.3-0.5％；

9、電源：ac380/220v,50hz；

10、相對空氣濕度要求：≤70-90％。

本套設備根據客戶實際技術要求非標制作：其中參考試壓泵執行標準：

jb/t9089-2014試壓泵

jb/t6909-2014超高壓泵

jb/t12013-2014自控試壓機

jb/t53194電動試壓泵 產品質量分等；

gb-t9234-1997機動往復泵；

gbt 7784-2006 機動往復泵試驗方法。

以下為客戶技術要求：(客戶提出簡單技術要求，結合參考技術方案整理)

1、最高檢測壓力：最高壓力為250 mpa。

2、檢測對象閥門、節流管、套管和各類壓力容器等。

3、控制軟件可任意設定試驗程序，實時記錄檢測數據，能夠提供數據任意曲線圖。

4、試壓高清監控功能，四路高清監控。

5、高壓試壓泵配兩塊壓力表，要求壓力表和傳感器帶原始第三方檢測報告。

根據客戶以上技術要求及與客戶現場技術溝通交流后，結合我公司做過的類似項目，現做出技術方案如下：

（此方案中所有圖片均為我公司曾經做過的項目實物照片，圖片僅供參考具體請以到貨實物為準）

二、設備配置部分技術參數及詳細功能描述：

1、設備概述：本設備根據需方技術要求非標制作：

設備主體由3d-sy180/250mpa型高壓電動試壓泵泵組（含集成低壓注水泵）與試壓泵壓力集成閥組及雙屏計算機操作臺（含試壓泵控制系統及高清視頻監控系統）三部分組成。其中高壓電動試壓泵泵組中的低壓注水泵的最大注水壓力為6.3mpa，當壓力達到6.3mpa后自動停止注水，高壓電動試壓泵自動開啟，可通過試壓軟件設置中的注水泵設置自動控制，高壓電動試壓泵泵組與試壓泵壓力集成閥組脫離試壓泵控制系統后可獨立進行試壓試驗，但只能顯示和控制壓力不能進行數據運算與打印報表。試壓泵壓力集成閥組通過不銹鋼鏡面管匯與被測高壓閥門相連接，試壓系統所有外接電線電纜及數據線據項目現場施工需要調整。

本試壓泵控制系統中試壓泵壓力集成閥組閥門管匯，均采用進口美國hip高壓氣控閥及高壓單向閥以及高壓截止閥，比某些同行業試壓泵廠家自己生產的遠控卸荷閥更加能提高整個系統的使用壽命，更能保證整體系統的測試精度、保壓精度、并可以將自然壓降減至更低，從而實現了整個系統的相對“零泄漏”，我公司早在十幾年前就應用變頻無極調速系統來控制電動試壓泵的升壓速率，從而最大限度的實現了停泵不超壓，壓力不過沖，這一點大大優于同行業其它試壓泵廠家靠幾套機械閥組動作來回配合繁瑣的控制功能。本試壓系統還配有遠程遙控緊急開泵、停泵功能，這一點大大的方便了操作人員實際試壓工作中的勞動強度，例如在閥門擰好接口準備開始試壓時，可以按遙控器遠程開泵，操作人員檢查所有接口有無擰緊或者漏水漏壓，如遇這種情況可遙控停泵進行操作。

本試壓泵控制系統采用電動試壓泵安  全閥超壓自動起跳和試壓泵壓力集成閥組里進口高壓氣控閥遠程卸放壓力以及采用防震電接點壓力表來進行系統限壓安  全保護。如果試壓泵出現緊急故障可按急停按鈕關閉控制系統電源，然后手動泄除試樣及設備內部壓力, 設備運行如遇緊急情況可用遙控緊急停泵，遙控有效距離100米內。

本系統采用高清視頻監控系統由四路高清攝像組成，采用目前國內先進的網絡硬盤錄像機與高清攝像系統組成，四路高清遠紅外攝像無縫隙實時覆蓋，還可連入局域網或國際互聯網，可實現車間、辦公室以及有互聯網接入的任何地方遠程登陸進行操控（甚至在手機上都可完成），通過計算機控制試壓軟件及高清攝像系統實現了對壓力測試及監控的遠程操控和異常診斷。
