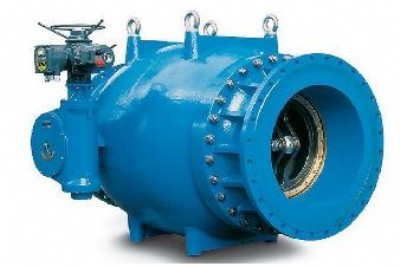

活塞式電動流量調節閥

活塞式流量調節閥調節機構應為曲柄滑塊機構,關閉件滑塊為圓筒或錐形的活塞。可在閥體內圓筒里由導軌引導沿管路中心作軸向運動，因而改變流道面積，以實現調節流量及減壓功能。與管道的連接形式為法蘭聯接，法蘭連接尺寸、結構長度符合相應gb的要求。

  活塞式流量調節閥由閥體、活塞、曲柄、連桿、消能裝置、閥桿、軸套、閥座、密封圈等主要部件組成。

   活塞式流量調節閥閥體為流線形軸對稱流道，流體在閥體內能被很好地?zé)o紊流引導，能顯著降低閥門的噪聲和振動。保證閥門在高壓差下也具有良好的抗氣蝕特性，其允許氣蝕系數應不大于0.4。

活塞式流量調節閥具有優良的線性調節性能，以便控制系統通過出口壓力變送器的反饋信號調控閥門，保持出水壓力的恒定。

   活塞式流量調節閥具有可靠的密封性能，在調節閥處于全關狀態下，保證無任何滲漏�；钊�式流量調節閥在正常運行工況下，無卡阻和有害振動現象，確保設備安  全可靠運行。使用壽命不小于30年�；钊�式流量調節閥具有良好的抗阻塞能力�？蛇m用于有泥沙及小顆粒雜質的流體�；钊�式控制閥在最大工作壓差和動水啟閉運行工況下，保證整體抗推力安  全可靠，不發生有害的振動。

   活塞式流量調節閥驅動方式為電機驅動。電機驅動裝置應具有良好的防水性能，應動作靈活、安  全可靠，手動操作力矩滿足國家標準�；钊�式流量調節閥的電動裝置包括電機、減速蝸輪、機械限位調節機構、力矩控制機構、行程控制機構、開度指示機構和手動電動轉換裝置�；钊�式流量調節閥的電動裝置采用機電一體化設計，配置現地操作控制箱。

活塞式流量調節閥的傳動裝置有以下性能：

·閥門過載保護；

·閥門行程保護；

·手動／電動切換裝置；

·閥門開度位置指示裝置；

·閥門開、關觸點，觸點接線的引出應滿足就地及遠方控制室的要求。

1、線性度好：由于閥體內部采用特殊結構設計，對于流體的流量控制特性具有良好的線性度，即使在第—個10％行程中仍具有良好的流量控制效果。

2、抗氣蝕、抗震動：充分利用流體動力學原理進行流道設計，消除汽蝕和震動現象對管網的損傷，大大提高閥門和管道的使用壽命。

3、工作可靠：合理設計的流道和密封型式，使該閥可以適用于含有泥沙等小顆粒雜質的流體，不會因雜物造成關閉不嚴而導致泄漏或控制失效。

4、高壓消能：即使在高壓差的情況下，該閥也能有效消除高壓能，將高壓減為低壓，而且不會產生震動和氣蝕現象，有效保證閥門的使用壽命。

5、選材精良：閥門的關鍵部位如閥座、擋塊、導軌等部件均采用特殊的不銹鋼材料制作，此材料耐磨、耐氣蝕，硬度為普通不銹鋼的三倍。

6、浮動閥座：閥座與錐體的連接采用特殊的硅膠粘合，粘性高，耐剪切．浮動閥座在密封時閥座產生自定心效果，使密封更可靠。

7、流體阻力�。涸撻y先進的結構設計，合理的流道分布，使整個閥門的壓力損失降至影氐有利于節約整個管網的動力消耗。

8、操作扭矩�。洪y門中的啟閉件為套閘，其運動方向與主管流體流動方向一致，而且有效受力面積小，因此啟閉閥門所需的操力矩也很小，驅動裝置成本可大幅降低。

9、使用壽命長：閥門中主要密封為金屬對屬，密封可靠，抗流體沖蝕力強，不易被夾雜的垃圾損壞，加之大部分部件采用不銹鋼制造，閥門的使用壽命大大提高。
