攪拌機產品信息

qjb型潛水攪拌機可分為混合攪拌和低速推流兩大系列。

混合系列攪拌機適用于污水處理廠和工業流程中攪拌含有懸浮物的液體；

低速推流系列攪拌機適用于工業和城市污水處理廠曝氣池，其產生低切向流的強力水流，可用于循環及硝化、脫氮和除磷階段創建水流等長期潛水運行，潛水深度一般不超過20m。

攪拌機結構簡介及性能特點

結構緊湊、體積小、重量輕。操作維護簡單、安  裝方便快捷、使用壽命長。葉片具有自潔功能，可防雜物纏繞、堵塞。與曝氣系統配合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。電機繞組為f級絕緣，防護等級為ip68，選用一次潤滑免維護進口軸承，具有油室泄漏檢測和電機繞組過熱保護功能，使電機的工作更加安  全可靠。機械密封的摩擦付材質為耐腐蝕的碳化鎢，所有緊固件均為不銹鋼材質。

攪拌機產品說明

qjb 3 / 8 - 400 / 3 – 740s

s：不銹鋼葉輪

葉輪轉速 r/min

葉片數量

葉輪直徑mm

電機極數

電機功率 kw

材質可根據客戶要求定做

裝配完整的潛水攪拌機包括以下部分：

①潛水電機、葉輪②全套提升裝置、導桿、支架、鋼絲繩等③10米左右水下電纜、接線盒④所有連接附件、地腳螺栓等木箱包裝。

攪拌機選型注意事項

潛水攪拌機必需完全潛入水中工作；不能在易燃易爆或有強腐蝕性液體的環境中工作；鋼膨脹螺栓須按要求固定，安  裝完畢后，必須將電纜拉緊固定好.潛水推流器選型時，漿葉直徑超過2m，建議使用齒輪箱減速機.潛水攪拌機選型的時候要確定池里水的密度和酸  堿  度，不能超過我們額定的參數以外，如超過了，就不能在這樣的環境下使用，這樣會導致電機超負荷，使電機燒毀電纜線也同樣如此，電纜表面不能破損，如有破損應立即關閉電源更換電纜，不及時更換，水可以由破損電纜處流向電機內部，也會使電機燒毀。

為保證取得最佳運行效果，請使用方提供如下資料：

◎ 運用目的

◎

池型及尺寸，包括水深

◎ 攪拌介質的特性，包括粘度、密度、溫度、及固體物含量等。攪拌機結構型式與說明

每臺潛水攪拌機能在全浸沒或潛水電機露出液面的條件下連續運行、間歇運行和長期停止狀態后恢復運行，攪拌機在整個運行過程中保持無振動平穩運行，無故障運行時間大于10000小時。整體使用壽命不少于10年。

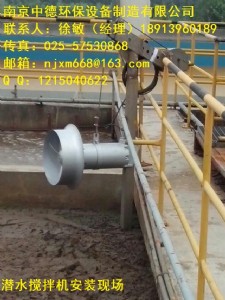

攪拌機系統安  裝圖：

攪拌機選型：

攪拌機性能與構造：

a. 說明

潛水攪拌機適于重型應用，能在全浸沒的條件下每天24小時連續運行、間歇運行和長期停止狀態后恢復運行。

b. 性能

確�；旌暇鶆颍�不產生沉淀。池底流速大于0.3m/s。

c. 導軌系統

（具體根據合同而定）導軌系統由不銹鋼方鋼導桿和起吊裝置、不銹鋼底部支座等組成，電機裝在托架上�？勺杂烧{整攪拌機的提升和下降，并無須排空水池情況下拆卸和安  裝潛水攪拌器。潛水攪拌機全部的重量受力在它的支架上，此支架承受潛水攪拌機形成的推力。

d. 外殼

潛水攪拌機電機外殼材質為304不銹鋼，足以承受荷載，其表面平整，轉動頭部呈流線錐型。結構緊湊。

e. 螺旋漿

螺旋槳為三葉片自清洗式，整體沖壓而成。且經g6.3級動平衡檢驗合格。螺旋槳與軸之間用鍵連接傳動，轉動時不松動。螺旋槳軸和所攪拌的介質完全隔離。

f. 軸

潛水攪拌機的軸由耐磨不銹鋼2cr13制造，螺旋槳和電機軸能承受所有軸向和徑向荷載。螺旋槳軸受機械密封完全保護，與攪拌介質隔離。

g. 軸封

在潛水攪拌機電機和螺旋槳之間配備有一個機械密封。機械密封的密封面材質為碳化硅。機械密封的設計使用 壽命大于25000小時。機械密封的設計可承受正、反二向轉動，不會帶來不良后果。

h. 軸承

潛水攪拌機軸置于兩個滾珠軸承之上，能承受徑向和軸向的力。軸承的設計壽命為50000小時。

i. 潛水電機設計特性

潛水型三相鼠籠型異步電機，防護等級為ip68，f級絕緣等級b級溫升，電機軸和轉子經動、靜平衡測試合格，每分鐘的最大轉速不超過1000轉，400v±10％，3相，50hz。允許電壓浮動范圍為±10％。泵和電纜能在最大20米淹深下連續工作而不漏水，最高允許液體溫度40度。

潛水電機設計為可連續運行，每小時允許啟動次數為20次。

j. 電纜和電纜密封

電機配有用于控制和動力的水下型電纜，為同一根電纜，單獨進口，電纜接入接線室使用可重復使用的雙道壓縮橡膠套密封，電纜出口為軸向，沿電機殼外表面貼緊布置，安  全可靠，不受水流沖擊，不會在起吊時鉤住。不接受其他形式的二次密封。

k. 泄漏傳感器

在電機室和油室之間設置一只泄漏傳感器，用于防止水漏入電機造成損壞。訊號在電控柜內能監測并在電機出現嚴重損壞前發出報警訊號。

m. 安  裝提升系統

安  裝系統包括每機一套的方鋼導軌、鋼絲繩、可移動臂式起吊架、手搖式卷升裝置等
