iso5675系列l(wèi)sq-pk開閉式液壓快速接頭

描述：

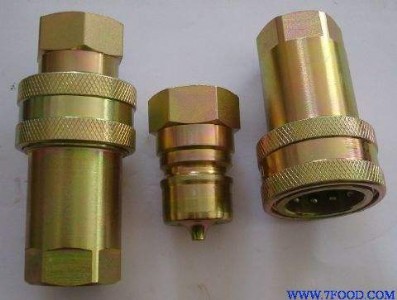

lsq-pk開閉式液壓快速接頭（碳鋼）

應用：lsq-pk系列廣泛應用于各種工業用途，用于建筑設備、森林設備、農業機械、液壓機具、鋼鐵設備及其它所需的液壓應用

技術規范：

 規格(英寸)

 1/4

 3/8

 1/2

 3/4

 1

 額定壓力

 5000

 4000

 4000

 3000

 3000

 額定流量

 3

 6

 12

 28

 50

 溫度范圍(標準密封圈)

 -20℃至+120℃

 標準密封圈材料

 丁腈橡膠nbr

lsq-pk系列接頭具有以下特征：

1、接頭斷開時，閥芯自動閉合，防止泄漏。

2、接頭連接后，閥自動開啟，在額定工作范圍內，始終保持流體的暢通。

3、關鍵部件經過感應淬火，所以耐用性好。

4、可靠的球鎖機構將相匹配的兩半部分結合在一起。

5、母插座和公插頭采用實心的棒料精密制造。

6、本接頭符合iso5675標準。

7、并與下列產品互換：美國派克4000系列、意大利快事達nv-ns系列

性能：測試液體油-200sus,1gpm=3.78l/min,1psid=0.0069mpa.

lsq-pk系列(1/4",3/8",1/2",3/4",1")

母插座

 iso

 partno.

 ls

 ￠d

 hex1

 a

 t

 6.3

 lsq-pk-02sf

 55.5

 27.6

 22.2

 12.5

 g1/4 npt1/4

 10

 lsq-pk-03sf

 60.5

 34

 24

 13

 g3/8 npt3/8

 12.5

 lsq-pk-04sf

 68

 38

 27

 16

 g1/2 npt1/2

 20

 lsq-pk-06sf

 83

 47.5

 35

 18

 g3/4 npt3/4

 20

 lsq-pk-06sf(e)

 82.5

 48.2

 34

 19

 g3/4 npt3/4

 25

 lsq-pk-08sf

 97.5

 56.2

 41

 21

 g1 npt1

 注：lsq-pk-06sf與派克互換，lsq-pk-06sf(e) 快事達與互換

公插頭

 iso

 partno.

 lp

 d

 c

 hex2

 a

 t

 6.3

 lsq-pk-02pf

 36

 14.2

 18.5

 19

 12.5

 g1/4 npt1/4

 10

 lsq-pk-03pf

 40

 19

 22

 24

 13

 g3/8 npt3/8

 12.5

 lsq-pk-04pf

 46

 20.5

 29

 27

 18

 g1/2 npt1/2

 20

 lsq-pk-06pf

 51

 26.9

 28.5

 33.3

 18

 g3/4 npt3/4

 20

 lsq-pk-06pf(e)

 53.5

 28

 32

 34

 19

 g3/4 npt3/4

 25

 lsq-pk-08pf

 64

 31.3

 34

 41

 21

 g1" npt1"

 注：lsq-pk-06pf與派克互換，lsq-pk-06pf(e) 快事達與互換

連接裝配器

 iso

 partno.

 l

 ￠d

 hex1

 hex2

 t

 6.3

 lsq-pk-02

 74.2

 27.6

 22.2

 19

 g1/4 npt1/4

 10

 lsq-pk-03

 80.2

 34

 24

 24

 g3/8 npt3/8

 12.5

 lsq-pk-04

 92.3

 38.5

 27

 27

 g1/2 npt1/2

 20

 lsq-pk-06

 102.2

 47.5

 35

 33.3

 g3/4 npt3/4

 20

 lsq-pk-06(e)

 107.8

 48.2

 34

 34

 g3/4 npt3/4

 25

 lsq-pk-08

 128.8

 56.2

 41

 41

 g1 npt1

 注：lsq-pk-06與派克互換，lsq-pk-06(e) 快事達與互換
