一、概述

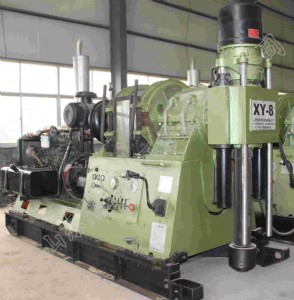

xy-8型鉆機是山東聚龍液壓機械有限公司根據目前地質勘探市場用戶的需要，綜合國內外各類巖芯鉆機的優點和特性研制開發的一種較大鉆進能力的巖芯鉆機，高配氣動換擋汽車變速箱、集中潤滑散熱機構、漸開線花鍵回轉器。它不僅適用于以合金、金剛石為主的大、小口徑的巖芯鉆探，而且適用于金屬、非金屬固體礦藏勘探、淺層石油和天然氣開采、地?zé)峋�勘探、礦山坑道通風、排水以及大口徑基礎樁工程施工，被廣泛應用于地質、冶金、煤炭、水文、水井、工程等領域。

二、主要特點

1  采用氣動換擋法士特8js118汽車變速箱和離合器，結構緊湊、合理，運轉平穩，性能穩定，通配性好。

2  采用汽車專用軟軸變擋機構，實現變速箱換擋的遠程控制，氣動換擋輕盈敏捷，操作人性化程度高。

3  具有合理的轉速范圍且轉速基數多（正轉8級，反轉1級），低速扭矩大（最大達8000n.m)。

4  采用集中強制潤滑機構，只要設備運轉，單獨的潤滑油泵就會開啟抽油，潤滑油通過分油器抵達各個需要潤滑的節點，在潤滑傳動機構的同時，油液會帶走里面的熱量，（潤滑系統配備單獨冷凝器），避免高轉速高負荷狀態下部件發熱。

5  以漸開線花鍵立軸取代了傳統的六方立軸，使得回轉器的傳動效率和承載能力成倍提高。且立軸通孔直徑大(96毫米),雙油缸液壓給進，行程較長（可達1000毫米),工藝適應性強，特別適合大直徑鉆桿繩索取芯（上部取芯）鉆進，有利于提高鉆進效率和減少孔內事故。

6  鉆進能力大，直徑71毫米的繩索取芯鉆桿額定鉆進深度1650米。

7  重量輕、可拆性好、鉆機凈重6500kg。

8  液壓松開常閉式液壓卡盤，結構新穎，補償性好，硬質合金鑲焊式卡瓦結構，加緊力大，壽命長，工作可靠。

9  配有水剎車，深孔鉆進時，下鉆平穩安  全。

10  采用齒輪泵供油，功率消耗少，液壓系統油溫低，工作穩定。系統中裝有手搖油泵，當動力機不能工作時仍可用手搖油泵將鉆具提離孔底，以免發生埋鉆事故

11  結構先進緊湊，布局合理，所有部件均表露在外，不相互重疊，便于維護、保養、修理。

12  鉆機重心低，移車距離長（可達530），固定簡單牢靠，高速鉆進穩定性好。

13  配有防震儀表，有利于掌握孔內情況。鉆機操縱手柄少，布局合理，操縱靈活可靠。

主要技術參數

鉆桿類別鉆桿規格鉆進深度國產鉆桿內加厚式鉆桿ø50×5.5鉆桿3000ø60×6鉆桿2500繩索取心鉆桿ø71×5鉆桿2200ø89×5鉆桿2000dcdma鉆桿內加厚式鉆桿bw鉆桿3000nw鉆桿2500hw鉆桿1800繩索取心鉆桿bq鉆桿(ø58)3000nq鉆桿(ø73)2500hq鉆桿(ø93)1800鉆孔角度 drill angle0～360°動力機 power unit電動機 electric unity280s-475kw1480轉/分柴油機 dieselyc6a240-33177kw2300轉/分回轉器 rotator型式雙油缸液壓給進機械回轉式                                                                  feed with double cylinders oil hydraulic立軸通孔直徑 spindle l.d93mm立軸轉速 speed動力轉速 power speed1480r/min2300r/min正轉速度 forward speed74/106/150/208/300              /431/609/845r/min110/157/222/309/445 /640/905/1256r/min反轉 reserve74r/min110r/min立軸最大扭矩                      max.torque of spindle12500n·m立軸行程 spindle stroke1000mm立軸最大起重力 max.lifting force of spindle180kn立軸最大加壓力max.thrust of spindle110kn行星齒輪傳動，卷?yè)P(yáng)機 winch鋼絲繩直徑wire rope caliber21.5mm卷筒鋼絲繩容量120m單繩最大提升力                            drum capacity for rope150kn鋼絲繩（卷筒一層）提升速度 lifting speed of the wirerope轉速為1480r/min                             power unit rotary speed0.48/0.68/0.96/1.34/1.96/2.81/3.96/5.51m/s轉速為2300r/min                        power unit rotary speed0.71/1.01/1.42/1.99/2.91/4.17/5.88/8.19m/scbf-f32/16齒輪油泵 oil pump工作壓力 work pressure20mpa最大壓力 max.pressure25mpa水剎車 warer brake工作轉速 work rotary speed700～1800轉/分單繩平衡速度                                                   single rope compensational soeed3～8米/秒單繩平衡負荷                                               single rope compensational load45kn滑撬式（帶滑動底座）機架 skids type drillfram鉆機后退行程 rig backward stroke530mm 外形尺寸（長×寬×高）dimensinons l*w*h3800*1500*2460mm 鉆機重量 rig weight6500kg
