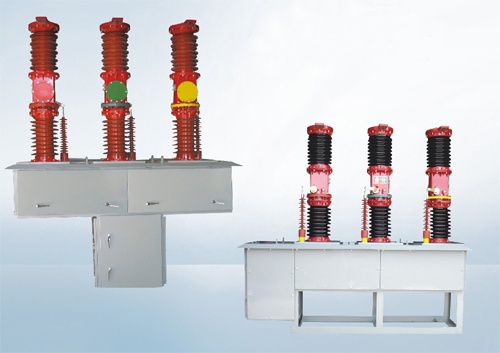

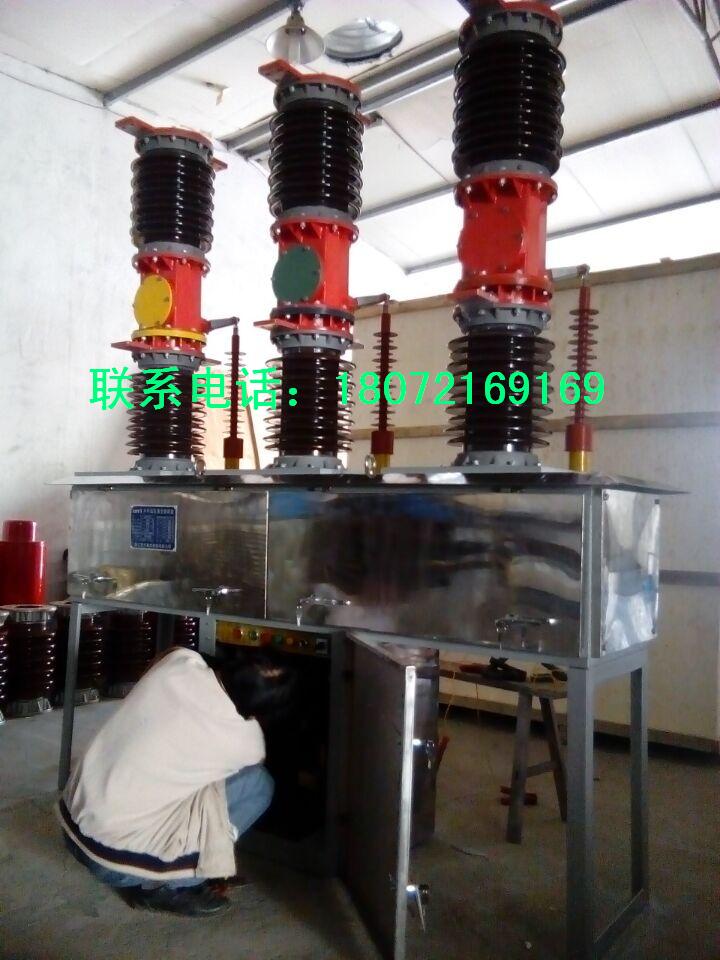

zw7-35系列戶外高壓真空斷路器鼎祥電力供應

zw7-35/630-20 戶外柱上真空斷路器 鐵殼 不銹鋼 電動操作

zw7-35/630-25 戶外柱上真空斷路器 鐵殼 不銹鋼 電動操作

zw7-35/630-31.5 戶外柱上真空斷路器 鐵殼 不銹鋼 電動操作

zw7-35/1250-20 戶外柱上真空斷路器 鐵殼 不銹鋼 電動操作

zw7-35/1250-25 戶外柱上真空斷路器 鐵殼 不銹鋼 電動操作

zw7-35/1250-31.5 戶外柱上真空斷路器 鐵殼 不銹鋼 電動操作

zw7-35/1600-20 戶外柱上真空斷路器 鐵殼 不銹鋼 電動操作

zw7-35/1600-25 戶外柱上真空斷路器 鐵殼 不銹鋼 電動操作

zw7-35/1600-31.5 戶外柱上真空斷路器 鐵殼 不銹鋼 電動操作

zw7-35/2000 戶外柱上真空斷路器 鐵殼 不銹鋼 電動操作

zw7-35/2500 戶外柱上真空斷路器 鐵殼 不銹鋼 電動操作

一、產品概述

zw7-40.5戶外高壓真空斷路器系三相交流50hz、額定電壓40.5kv及以下的戶外高壓開關設備�？勺鳛榉帧⒑县�(fù)荷電流、過載電流及短路電流之用。

二、使用環境

1、正常使用條件

a）周圍空氣溫度

最高溫度    +40℃

最低溫度    -30℃

b）海拔不超過3000米

c）風壓不超過700pa(相當于風速34m/s)

d）地震烈度不超過8級

e) 空氣污穢程度ⅲ級

2、特殊工作條件

在特殊工作環境下使用時，我們可以根據特殊工作環境的要求作出相應設計。四、產品特點

1、本產品是在我廠原產品基礎上的改進型產品，符合國家、行業的有關標準，并已通過全部型式試驗。

2、本產品的設計獨特，體積小、重量輕、強度高、外形美觀大方。

3、斷路器底架采用熱鍍鋅處理，外殼采用不銹鋼板、外部元件采用防銹鋁加工而成，具有很強的抗腐蝕與抗氧化能力。

4、斷路器的傳動箱為防水型箱體，為了防止內部電氣控制元件受潮，傳動箱內配有加熱裝置。

5、真空滅弧室是斷路器的主要部件，為了更好地適應戶外產品的需要，我們?cè)O(shè)計了本產品的專用真空滅弧室，它具有性能可靠、使用壽命長、開斷能力大等特點

6、本產品配有l(wèi)zzbj4-35電流器，每個互感器最多可配四個獨立的線圈，線圈數量、變比、精度可根據用戶要求制作，變比根據需要可在100/5～1600/5范圍內選取，計量精度可以達到0.2及0.2s級，四個線圈的變比、精度可以不同。

五、工作原理

1、導電回路原理：

電流通過上出線端子引至真空滅弧室靜端和動端，通過軟連接及電流互感器從下出線端子引出。

2、動作原理：

斷路器對系統的控制是通過“分”、“合”操作來完成的。斷路器是由操動機構來操作的，機構和分閘彈簧帶動連桿，使絕緣拉桿上下運動，帶動拐臂繞軸轉動，從而使導桿上下運動，以實現真空滅弧室動、靜觸頭的分、合運動。

六、產品運輸、驗收及儲存

1、斷路器在運輸過程中，要小心輕放、防震、勿倒置。需要起吊斷路器時，必須鉤住箱體上的四個吊環，水平起吊，并保證鋼絲繩不要碰到絕緣拉桿，以免損壞產品。

2、用戶收到斷路器后，應進行以下驗收工作：

a、拆除包裝箱后，應先檢查開關的外觀，如瓷套是否有裂紋，產品表面是否完好，銘牌數據與訂貨要求是否相符。

b、開箱取出裝箱單，檢查裝箱文件是否齊全，如合格證、產品說明書等。

3、斷路器在儲存時應注意以下事項：

a、斷路器長期不用時，需要在導電面上涂上工業凡士林。

b、斷路器應在通風干燥的室內儲存。
