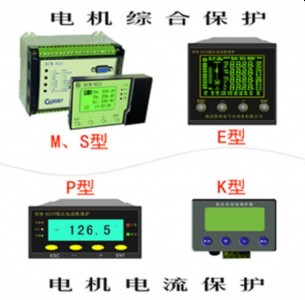

dcm-621系列產品型號及應用范圍

sct選型

dcm-621系列產品主要特點

●  dcm-621系列智能電動機保護控制裝置是針對低壓電動機控制系統設計，超小外型尺寸，適用于gck、gcs、ggd、mns等各種抽出式（包括1/4抽屜）、固定式及混合式的柜型安  裝。具有方便安  裝、布局合理、維護方便、節約電纜、安  全可靠等多種優點；

●  全面采用嵌入式soc（system on chip 片上系統）設計、32位dsp數字信號處理技術和冗余現場總線技術，交流采樣采用優化全波fft（fast fourier transform 快速傅立葉變換）技術，軟件采用模塊化、高抗干擾設計；

 ●  裝置電源、通訊狀態、電機運行狀態、告警均有l(wèi)ed指示，方便檢測、維護系統；

●  具有多達8路的開入量采集，和4路開出量的控制；

●  具有短路保護、定時限、反時限保護、堵轉、啟動時間超長、不平衡、過欠壓保護等多種保護功能，全面保護電動機安  全運行；

●  可與siemens、schneider、ge、ab等多種品牌的plc聯網；同時可與kingview、fix、wincc、intouch等軟件組網；

●  配合可拆分式、小型化的中文液晶操作/顯示終端，可直接監視設備運行狀態、運行參數，以及修改保護定值和參數。

dcm-621系列產品選型

選型說明：

1、 dcm-621m基本配置為        3u，3i，8di，4do，rs485，380v

2、 dcm-621s基本配置為        3i，8di，4do，rs485，5a

3、 dcm-621e基本配置為        3i，3u，2di，2do，rs485，1ao

4、 dcm-621p基本配置為        3i，2di，2do，rs485

5、 dcm-621k基本配置為        3i，1do（無選配）

舉例如下：

1、 dcm-621m-ds/ao2/sct100/380v 綜合型電動機保護，顯示， 2路ao輸出，380v，sct100

注1：sct及l(fā)ct電流互感器線纜長度標配為1米，最長可定制為3米。

注2：dcm-621e/dcm-621p不帶ai模擬量輸入功能，dcm-621e選配lct漏電保護時，則不可帶電壓功能。

定值計算及sct選擇

sct選擇

1、定值整定說明：

例子1：110kw電動機，額定電流ie=207a，選擇sct300，ct變比60

短路保護    8ie=1656a   折算到二次1656/60=27.6a，在短路保護內，設置短路電流設置為27.6a

堵轉保護    5ie=1035a   折算到二次1035/60=17.25a，在堵轉保護內，設置堵轉電流為17.3a（注：堵轉保護在電動機啟動過程中關閉，啟動后打開，因此在啟動過程中不會造成堵轉保護動作）

反時限過流  啟動電流1.1ie＝227.7a    折算到二次227.7/60=3.795a，在反時限過流內，設置啟動電流為3.8a

其它保護依次計算，計算出一次定值后，根據ct變比計算出二次定值，作為保護定值輸入。

2、電機啟動時間設置

在裝置的“參數設置”內請設置電動機“啟動時間”，根據電動機的實際情況設置，默認6s。

注：電流保護的定值，要計算基礎上乘以可靠系數1.2（如為了提供靈敏度，可乘以1.1）
