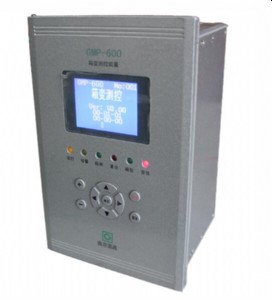

1．適用范圍gmp600 系列新能源保護測控裝置是針對光伏風電系統構建，光伏系統具有就地升壓并網的配置需求，主要包含測量箱變高低壓側或風電場箱變高低壓側特性，以及防孤島保護的設計原則，由數字化微機綜合保護升級形成的新型“四合一”測控保護裝置，具有交直流模擬量采集、非電量保護、遠方控制和多種通訊功能，還可配合通信管理機、光纖交換機、數據服務器等管理電源，輕松接入發電單元內逆變器、智能匯流箱等設備的數據庫，實現光伏發獨立成系統，并可以通過光纖環網接入升壓站綜合監控管理系統，實現升壓站對光伏發電單元和風電場的遠程管理，滿足光伏電站以及風電場數字智能化無人值守運行方式。

gmp600 系列保護測控裝置采用先進的技術，精心的設計，使電量保護測控和非電量保護既相對獨立又相互融合，保護裝置工作不受測控和外部通信的影響，確保保護的安  全性和可靠性。gmp600 系列保護測控裝置不僅支持現場所需的保護、監視、控制功能，還支持綜合自動化所需的各種高級應用功能，如故障信息、電量變送功能等，為新能源系統的安  全、穩定、經濟運行提供了堅實的基礎。箱變測控,防孤島保護, 箱變測控,防孤島保護, 箱變測控,防孤島保護

2．主要特點●裝置采用適合箱變安  裝尺寸的全封閉機箱，超薄深度專為箱變空間設計，強弱電嚴格分開，取消常規廠家背板配線方式，軟件設計上也采取相應的抗干擾措施，裝置的抗干擾能力大大提高，對外的電磁輻射也滿足相關標準。

●裝置所有材料采用工業級器件，具有很高的穩定性和可靠性，滿足光伏電場關門運行的要求。

●硬件資源豐富，可編程開入量可，提供豐富的遠程信號輸出和動作出口。

●高低壓雙側復合電壓閉鎖的三段式電流保護、零序電流、過壓、欠壓、ct斷線、pt斷線等保護功能。保護配置齊全、動作快速、性能可靠。

●裝置具有兩路溫度和兩路電量（0-5v直流電壓或4-20ma電流）采集功能，可用于采集箱變相關溫度等，并且設置溫度超限告警功能，方便光伏電站綜合監控。

●裝置具備軟件對時和硬件對時功能。硬件對時支持gps 差分秒脈沖對時或者irig-b 碼對時，裝置可自動識別對時方式。

●完善的事件報告處理功能，可保存最新32次動作報告，最新32次s0e變位記錄報告，最新32次用戶操作記錄報告。

●保護功能和通信功能分別由獨立的dsp和arm來實現，網絡的狀況不影響測控保護的正常運行。良好的人機界面、漢字顯示、中文報告顯示。

●融合通信管理測控保護功能于一體，大大降低光伏電站測控通信類投資成本。

●符合《dl/t 478 一2001 靜態繼電保護及安  全自動裝置通用技術條件》 規程要求。

●符合《b14285-93 繼電保護和安  全自動裝置技術規程》規程要求。箱變測控,防孤島保護,3．典型設備與功能配置gmp600系列新能源箱變保護測控裝置是將保護功能及遠動功能綜合在一個裝置中，該裝置即所謂的“四合一”保護（保護、遙測、遙控、遙信）。針對光伏和風電箱變自動化系統中不同的兩側保護測控對象，gmp600系列的裝置型號及功能配置如下： 3.1  gmp612二側光伏箱變保護測控裝置   箱變測控,防孤島保護,        gmp612二側光伏箱變保護測控裝置為滿足光伏箱變的單元保護及測控，分別對高壓和低壓側同時進行測控和保護，能夠更好的為升壓站自動化系統提供遠方四遙信息，從而構建無人值守升壓站，產品具有強大的交直流采集、非電量采集、通信管理、遠方整定和控制等功能。

保護配置：

1 ）三段可經復壓和方向閉鎖的過流保護；

2 ）零序過流保護；

3 ）輕瓦斯告警及重瓦斯跳閘；

4 ）高溫告警及超高溫跳閘；

5 ）油位、壓力異常告警；

6 ）pt及ct斷線檢測；

7 ）低壓側接地保護；

8 ）諧波監測及過大保護；

測控功能：   箱變測控,防孤島保護,

1) 36 路自定義遙信開入；

2）6路控制輸出；

3）6路直流模擬量輸入；

4）ia1 、ib1、ic1 、ua1 、ub1 、uc1 、f1 、p1 、q1、cos1；

    ia2 、ib2、ic2 、ua2 、ub2 、uc2 、f2 、p2 、q2、cos2；

管理功能：     箱變測控,防孤島保護,

1) 8路rs485通信口默認modbus協議；

2）2路以太網支持自愈環網

3）2路光釬接口3.2  gmp613三側光伏箱變保護測控裝置gmp611三側光伏箱變保護測控裝置為滿足光伏箱變的單元保護及測控，同時監測高壓側和低壓兩側電參量，主要對高壓側進行綜合保護，為了更好的為升壓站自動化系統提供遠方四遙信息，構建無人值守升壓站，產品具有強大的交直流采集、非電量采集、通信管理、遠方整定和控制等功能。

保護配置：   箱變測控,防孤島保護,

1 ）三段可經復壓和方向閉鎖的過流保護；

2 ）零序過流保護；

3 ）輕瓦斯告警及重瓦斯跳閘；

4 ）高溫告警及超高溫跳閘；

5 ）油位、壓力異常告警；

6 ）pt及ct斷線檢測；

7 ）低壓側接地保護；

8 ）諧波監測及過大保護；

測控功能：   箱變測控,防孤島保護,

1) 36 路自定義遙信開入；

2）6路控制輸出；

3）6路直流模擬量輸入；

3 ）ia1 、ib1、ic1 、ua1 、ub1 、uc1 、f1 、p1 、q1、cos1；

     ia2 、ic2、ia3 、ic3 、uab2 、uab3 ；

管理功能：   箱變測控,防孤島保護,

1) 8路rs485通信口默認modbus協議；

2）2路以太網支持自愈環網

3）2路光釬接口 3.3  gmp621風電箱變保護測控裝置    箱變測控,防孤島保護,    gmp621風電箱變保護測控裝置為滿足風電箱變的單元保護及測控，同時為了更好的為升壓站自動化系統提供遠方四遙信息，進而構建無人值守升壓站提供支撐，產品具有強大的交直流采集、非電量采集、通信管理、遠方整定和控制等功能。

保護配置：

1 ）三段可經復壓和方向閉鎖的過流保護；

2 ）零序過流保護；

3 ）輕瓦斯告警及重瓦斯跳閘；

4 ）高溫告警及超高溫跳閘；

5 ）油位、壓力異常告警；

6 ）pt及ct斷線檢測；

7 ）低壓側接地保護；

8 ）諧波監測及過大保護；

測控功能：箱變測控,防孤島保護,

1) 36 路自定義遙信開入；

2）6路控制輸出；

3）6路直流模擬量輸入；

4）ia1 、ib1、ic1 、ua1 、ub1 、uc1 、f1 、p1 、q1、cos1；

    ia2 、ib2、ic2 、ua2 、ub2 、uc2 、f2 、p2 、q2、cos2；

管理功能：  箱變測控,防孤島保護,

1) 8路rs485通信口默認modbus協議；

2）2路以太網支持自愈環網

3）2路光釬接口3.4  gmp661光伏防孤島保護裝置箱變測控,防孤島保護,       gmp661光伏防孤島保護裝置是針對光伏電站由于電壓或頻率等異常引起的孤島現象，而提前預知現象的發生，并快速切換并網點，使得本光伏電站和電網快速脫離，該產品由數字化微機綜合保護升級形成的新型“四合一”保護裝置，具有交直流模擬量采集、非電量保護、遠方控制和多種通訊功能，還可配合通信管理機、光纖交換機、數據服務器等管理電源，輕松接入接入變電站綜合監控管理系統，實現光伏發電系統的遠程管理，滿足光伏電站數字智能化無人值守運行方式。

保護配置：

1）過電壓保護；

2）低電壓保護；

3）過頻率保護；

4）低頻率保護；

5）頻率突變量保護

6）逆功率保護；

7）外部故障聯跳；

8）諧波監測及過大保護；

測控功能： 箱變測控,防孤島保護,

1) 36 路自定義遙信開入；

2）6路控制輸出；

3）6路直流模擬量輸入；

4）ia1 、ib1、ic1 、ua1 、ub1 、uc1 、f1 、p1 、q1、cos1；

    ia2 、ib2、ic2 、ua2 、ub2 、uc2 、f2 、p2 、q2、cos2；

管理功能：箱變測控,防孤島保護,

1) 8路rs485通信口默認modbus協議；

2）2路以太網支持自愈環網

3）2路光釬接口
