 設備各系統結構技術要求

1.噴砂室

噴砂室由夾芯彩鋼板結構室體、工作大門、安  全側門、觀察窗、墻體防護層、過濾式進氣口、照明系統、屋頂設備檢修樓梯等組成。

噴砂房室體安  裝在室內，地面與原有車間地面高度一致。

1.1 室體規格

內部尺寸為：6500*4500*5000mm。

室體以100mm方鋼管做基本框架，內部采用25*40矩形鋼管做內部支撐，保證室體的強度、穩定性滿足鋼結構噴砂房體的要求。室體四周墻體采用厚50mm聚苯  乙烯發泡塑料夾心彩鋼板封閉，具有阻燃、隔熱、保溫、隔音性能。房體吊頂面采用1.5mm鋼板與角鋼組焊成模塊部件，與頂梁連接形成高強度整體結構。采用100mm方鋼管制作三角架做屋面支撐架。

為保護房體彩鋼板不被磨料打壞，內墻四周及吊頂用3mm厚白色橡膠層做內層防護。橡膠層與鋼架采用塑膠壓條固定，整體美觀。

1.2 大門、安  全側門及觀察窗系統

本設備室體寬度方向一端設手動對開式大門。

大門總尺寸為：3500*4000mm。

室體對側設一個安  全小門，材料與室體用彩板同質；

小門尺寸為：850*1900mm，可供操作人員臨時出入。

大門門框及小門門框都進行包邊，大門底邊安  裝密封膠條，具有良好的密封性不會使丸料直接飛出。

1.3 過濾式進氣口

設置在室體頂部的進氣口由鋼絲網和過濾棉組合制作，既能保證空氣的正常循環又具備防止砂料飛濺到室體外面的功能。

1.4照明系統

室體的頂部安  裝照明系統，采用led專用房體項目照明燈，在燈底下安  放5mm鋼化玻璃和鋼絲網進行防爆防護。照度：300lux，

燈具數量為：6盞

1.5屋頂設備檢修爬梯

為檢修噴砂房頂?shù)恼彰鳠艟�、更換燈具防護玻璃和過濾式進氣口，本設備在房體的一角設置了一副爬梯，可以方便的通過爬梯到達屋頂實現定期的維護工作。

2．噴砂系統

噴砂系統包括壓送式噴砂機1臺（罐體由專業生產廠家定做，并附有壓力容器證明文件）、手動噴槍2支、噴砂專用空調防護服2套，呼吸用空氣過濾器一臺。

2.1壓送式噴砂機主要技術參數

設備型號：tb9018-2p

缸徑:  900mm

缸高:  1850mm

容積:  1.0m3

砂閥： 2個

裝砂量：2000kg（鋼丸磨料）

工作壓力：0.5-0.8mpa

工作效率：≥15m2/h/單槍

壓縮空氣耗氣量：＞6.1m3/min/支槍

2.2噴槍配備

噴槍形式：超音速高效噴槍

噴嘴形式：文丘里碳化硼噴嘴

使用壽命：800～1000小時

噴嘴直徑：φ9.5mm

控制方式：手動遠程氣動遙控

2.3專用空調防護服

型號：cp-2

防護部位：頭部及上身

使用氣源：壓縮空氣

調溫范圍：10o-40oc

3．砂料回收系統：采用人工掃集+斗式提升機回收

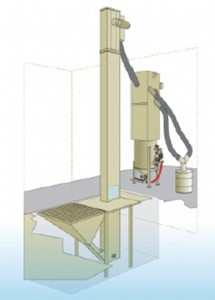

3.1斗式提升機

由擺線針輪減速器，上下皮帶輪、傳送帶、料斗、提升封閉罩、張緊裝置等組成。提升機采用高速傳動帶傳動，工作是，固定在輸送膠帶上的料斗將提升機底部的丸料刮起，然后在提升機電機的驅動下，將丸料輸送至提升機頂部，最后靠離心重力方式落料，將丸料輸入噴砂主機內。為保證工作室膠帶不打滑，滾筒被制作成鼠籠形，這樣既提高了提升膠帶和帶輪間的摩擦力，避免了老式光皮帶輪的打滑現象，又降低了提升機皮帶的預緊力，有助于延長膠帶的壽命。

提升高度：大于4m

提升電機功率：3kw

提升量：10t/h

4．砂塵分選器

分選器功能：對磨料進行持續、均勻的分選,除去回收的磨料中的雜質和細微粉  塵，使噴丸過程保持穩定。

4.1 分離級數：2級，一級為旋風分離式，二級為篩網過濾式。

4.2 分離器結構：可調式

4.3 基本尺寸：直徑800mm，高度1200 mm

5．除塵系統

除塵系統包括吸塵管道、吸塵口、模塊化濾筒除塵器、排塵風機幾部分組成。

5.1 吸塵管路數量：1 組

5.2 模塊化濾筒除塵器結構：托里特沉流式

除塵濾筒規格：φ325x600mm（嘉興佰斯特）

除塵濾筒數量：共24個

5.3 除塵風機配置

型號：4-72-8c

流量：17463 m3/h

全壓：2000 pa

功率：22kw

5.4除塵器濾筒采用脈沖反吹自動清灰，并且濾筒便于更換。

6.控制系統

6.1設有手動和自動功能；

6.2有正常和維修兩種狀態，當處于維修狀態進各個設備均能單獨控制；當處于正常狀態時設備按既定的程序操作；

6.3各電機運行控制回路應配有相應的低壓斷路器、熱繼電器等保護元件，以實現電機的短路和過載保護；

6.4配置噴砂房內部報警開關；

6.5整個電器設備金屬外殼全部采用接零保護。

6.6為了保障工作先后的順序性和安  全性，控制上采取下料對噴丸的互鎖。控制要求：

（1）控制進入噴丸罐的壓縮空氣閥門的啟閉、噴丸罐加壓閥及放空閥門啟閉；

（2）控制噴槍的啟停；

（3）控制提升機裝置的啟停；

（4）控制除塵設備的啟停；

（5）控制照明燈的開關；

（6）控制風機起停；

（7）不關門不能啟動。

6.7電控柜殼體應符合ip54標準。

6.8強電線路與控制線分開橋架走線，以防電氣干擾�？刂凭�采用屏蔽線。

7. 工件進出設備（甲  方負責項目）

鋼軌間隔:           (具體見設備地基圖)

鋼軌型號：

鋼軌長度：

輸送臺車采用牽引電機為動力，動力部分由甲  方提供，臺車由已方提供。

8. 噪聲控制

8.1配用低噪聲風機；

8.2風機排風口接排塵煙囪；

8.3風機的底部采用機床防震墊做支撐；

8.4風機的進、出風口采用軟性連接方式。
