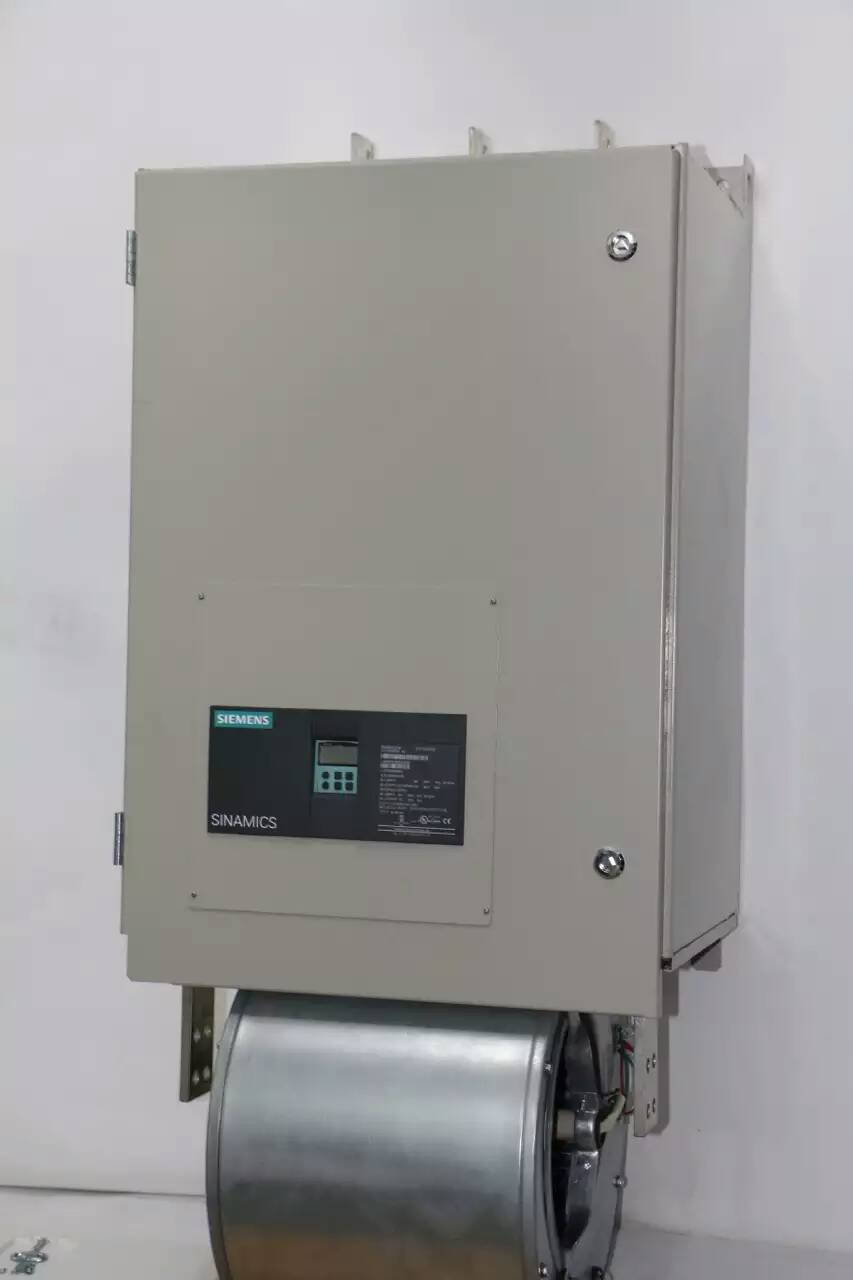

西門子6ra80直流調速器擴容混裝小改大

現代化生產過程中，西門子6ra80系列直流調速器廣泛應用于礦井提升機、軋機傳動、卷取機傳動、造紙工業以及印刷機的主傳動等。為擴大西門子6ra80直流調速器的容量，我公司研發了直流擴容產品,為客戶提供了低成本、高效率的解決方案，贏得了廣泛好評！

    擴容方案采用德國西門子公司6ra80小功率 全數字直流傳動調速裝置，功率單元采三相橋式整流全控橋，控制系統采用西門子原裝控制板，脈沖觸發采用隔離放大板，功率單元的參數設置與實際一樣，可實現裝置的自動優化功能，方便客戶使用。這樣既完全保證具有原裝直流調速器的高性能指標，又大大降低了設備投資成本。

一、rss80 系列全數字直流傳動產品具有以下特點：

1：單臺裝置輸出額定電樞電流:：160a～4000a，額定勵磁電流: 10a~50a。裝置并聯后輸出額定電樞電流可達8000a以上。

2： 輸入電壓等級: 230~1200v。

3：多種通訊方式，如 profibus、can-bus、devicenet、uss 協議。

4:2000-4000a采用左右出線方式，方便并聯。

二、直流擴容構成部分

控制單元：

    1.采用最小功率的西門子調速裝置，通過對其內部電源、檢測回路、保護回路、觸發單元、勵磁功率、接線端子等單元改造以及內在軟件的刷新，使之能達到與原裝直流調速器相媲美的高性能。

功率單元：

     2. 功率單元采用優質可控硅。850a以下直流調速器采用模塊型可控硅，散熱器采用平板式，本體不帶電。900a以上直流調速器采用餅型可控硅，散熱器采用型材結構，本體帶電。結構電樞回路為三相橋式電路，單象限工作裝置的功率部分為三相全控橋。四象限工作裝置的功率部分為兩個三相全控橋，兩個三相全控橋采用反并聯方式。勵磁回路采用單相半控橋回路。

     3.在散熱環境最惡劣的晶閘管處，安  裝了西門子的溫度檢測元件來實現晶閘管過熱的監控，當溫度超過時，反饋給裝置，實現自動控制。

    4.脈沖觸發：

為消除誤觸發，主回路對脈沖干擾等以及大功率可控硅觸發安  全，在控制單元脈沖輸出到可控硅之間加脈沖放大單元。

    5.冷卻部件:

    冷卻方式由傳統的頂抽風式，改成由渦輪式冷卻風機構成的底吹風式結構，大大的增加了晶閘管的散熱效果，提高了晶閘管的工作效率。功率單元部分冷卻為風冷設計，強制風冷。
