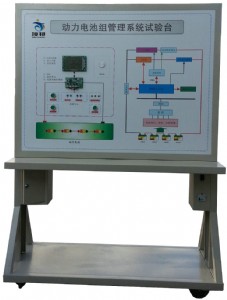

動力電池組管理系統試驗臺（電池管理系統（bms）實訓臺）

power battery management system test bench (battery management system (bms) training station)

型號：qa-xny-5014

采用濟南奇安  牌

一、功能特點

1.  動力電池組管理系統試驗臺（電池管理系統（bms）實訓臺）采用純電動汽車電池組管理控制系統實物為基礎，可動態監測每個單節電池電壓、動態估計電池組容量、動態監測電池組溫度、動態顯示所有電池組信息、按鍵實時處理、動態監測總回路電流、動態報警指示、充電實時控制等。

2. 實驗臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有彩色電路圖與工作原理示意圖，表面噴涂光油；學員可直觀對照純電動汽車電池組管理系統結構原理圖和實物，認識和分析純電動汽車電池組管理系統的工作原理。

3. 實驗臺面板上安  裝有電源總開關、bms電池管理控制單元、bms信息顯示屏、急停開關、點動開關、12v開關電源、充放電插座、電源檢測端子等，可直接在面板上檢測電源控制單元電信號，如電阻、電壓、電流、頻率信號等。

4. 實驗臺內部裝有離心式鼓風機與ptc輔助加熱器，用于模擬汽車運行時電池組的放

電負載。

5. 實驗臺整體框架采用40×40mm高強度的方鋼，四周蒙鋼板焊接而成，表面采用噴涂

工藝處理，底部帶有自鎖腳輪與固定調節螺栓，可方便移動與固定。

6. 實驗臺工作采用普通220v交流電源，經內部電路變壓整流轉換成12v直流電源，

無需蓄電池，減少充電的麻    煩，12v直流電源有防短路功能。
