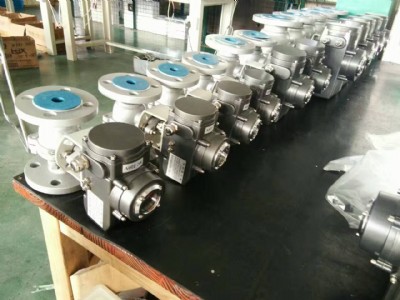

一、q941h-16電動金屬密封球閥高溫球閥產品概述
|
電動硬密封球閥適用于兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式。電動金屬密封球閥主要適用于溫度高溫250度以上的工況場合。電動金屬密封球閥主要分為兩種密封結構：即單向密封和雙向密封；單向密封：只能在規定的方向即球閥標示的密封方向密封；雙向密封：在兩個方向上都能密封；啟標硬密封球閥的結構形式分為浮動球式和固定球式；連接形式為法蘭連接、焊接連接及螺紋連接。電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20ma信號及220vac/380v電源即可控制運轉。電動硬密封球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。 |
|
二、q941h-16電動金屬密封球閥高溫球閥主要技術參數
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
流量系數kv |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
|
公稱壓力 |
pn1.6、2.5、4.0、6.4mpa |
|||||||||||||
|
泄漏量 |
硬密封：≤額定流量的10-5 |
|||||||||||||
|
閥體形式 |
兩段式閥體(浮動球體) |
兩段式閥體(固定球體) |
||||||||||||
|
閥芯形式 |
“o”型球形閥芯 |
|||||||||||||
|
密封填料 |
聚四氟乙烯、金屬石墨纏繞墊片 |
|||||||||||||
|
連接形式 |
法蘭、焊接、螺紋 |
|||||||||||||
|
流量特性 |
近似快開特性 |
|||||||||||||
|
可調范圍 |
dn15-65 |
dn80-300 |
||||||||||||
|
250:1 |
350:1 |
|||||||||||||
|
基本誤差 |
±1％ |
|||||||||||||
|
死區 |
≤1％ |
|||||||||||||
|
回差 |
≤1％ |
|||||||||||||
|
適用溫度 |
密封面 |
|||||||||||||
|
硬密封≤450℃ |
||||||||||||||
|
配置執行機構 |
可配psq、hq、unic、361rs、hr等系列角行程電動執行機構 |
|||||||||||||
|
控制方式 |
開關到位燈(開關兩位控制)、智能調節(4～20ma模擬量信號控制) |
|||||||||||||
三、q941h-16電動金屬密封球閥高溫球閥執行器技術參數
|
電源電壓 |
ac220/380v，50/60hz |
|
輸出力矩 |
50n·m～10000n·m |
|
動作范圍 |
0～90° 0～360° |
|
動作時間 |
15秒/30秒/60秒 |
|
保護裝置 |
過熱保護 |
|
環境溫度 |
-30°～60° |
|
手動操作 |
同附帶手柄操作 |
|
限位 |
電氣、機械二重限位 |
|
防護等級 |
相當于ip-65 |
|
防爆等級 |
exdii bt4；特殊要求可定制exdii bt6 |
|
位置測量 |
可選裝開關或電位計 |
|
驅動電機 |
8w/e |
|
進線接口 |
pe1/2〞進線線鎖 |
四、q941h-16電動金屬密封球閥高溫球閥主要零件材料
|
零件名稱 |
材料 |
|||
|
閥體 |
wcb |
304(cf8) |
316(cf8m) |
316l(cf3m) |
|
球體 |
2cr13+氮化處理 |
304 |
316 |
316l |
|
閥桿 |
2cr13 |
304 |
316 |
316l |
|
閥座密封圈 |
不銹鋼+淡化處理 |
|||
|
填料 |
v型ptfe四氟填料、柔性石墨 |
|||
五、q941h-16電動金屬密封球閥高溫球閥主要設計標準
|
設計與制造 |
gb12237-89、api608、api 6d、jpi 7s-48、bs5351、din3357 |
|
法蘭尺寸 |
jb/t74～90、gb9112～9131、hgj44～76、sh3406、ansi b16.5、jis b2212～2214、din2543 |
|
結構長度 |
gb12221-89、ansi b16.10、jis b2002、nf e29-305、din3202 |
|
檢驗與試驗 |
jb/t 9092、api 598、gb/t13927 |
六、q941h-16電動金屬密封球閥高溫球閥主要性能規范
|
公稱通徑dn(mm) |
dn15-300 |
||||
|
公稱壓力 |
pn(mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
|
試驗壓力 |
強度試驗 |
15.0 |
24.0 |
37.5 |
48.0 |
|
密封試驗 |
11.0 |
17.6 |
27.5 |
35.2 |
|
|
低壓氣密試驗 |
0.5～0.7 |
||||
|
適用介質 |
水、油、蒸氣、硝酸 類(溫度≤200℃)、醋酸 類(溫度≤200℃) |
||||
七、q941h-16電動金屬密封球閥高溫球閥安 裝連接尺寸
|
公稱通徑 dn(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
l |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
|
|
h |
配jo |
275 |
280 |
287 |
312 |
312 |
325 |
335 |
365 |
400 |
420 |
440 |
470 |
545 |
580 |
|
配hq |
360 |
370 |
380 |
392 |
392 |
415 |
425 |
445 |
490 |
510 |
530 |
560 |
635 |
670 |
|
|
配361r |
360 |
370 |
380 |
392 |
392 |
415 |
425 |
445 |
490 |
510 |
530 |
560 |
635 |
670 |
|
|
w |
157 |
157 |
157 |
157 |
208 |
208 |
256 |
256 |
256 |
256 |
256 |
256 |
380 |
380 |
|
|
pn1.6mpa法蘭連接尺寸 |
|||||||||||||||
|
d |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
|
|
d1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
|
|
d2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
|
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
|
|
pn2.5mpa法蘭連接尺寸 |
|||||||||||||||
|
d |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
235 |
270 |
300 |
360 |
425 |
485 |
|
|
d1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
370 |
430 |
|
|
d2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
274 |
330 |
389 |
|
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-22 |
8-26 |
8-26 |
12-26 |
12-30 |
16-30 |
|
|
pn4.0mpa法蘭連接尺寸 |
|||||||||||||||
|
d |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
235 |
270 |
300 |
375 |
450 |
515 |
|
|
d1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
320 |
385 |
450 |
|
|
d6 |
40 |
51 |
58 |
66 |
76 |
88 |
110 |
121 |
150 |
176 |
204 |
260 |
313 |
364 |
|
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-22 |
8-26 |
8-26 |
12-30 |
12-22 |
16-33 |
|
|
pn6.3mpa法蘭連接尺寸 |
|||||||||||||||
|
d |
105 |
130 |
140 |
155 |
170 |
180 |
205 |
215 |
250 |
295 |
345 |
415 |
470 |
530 |
|
|
d1 |
75 |
90 |
100 |
110 |
125 |
135 |
160 |
170 |
200 |
240 |
280 |
345 |
400 |
460 |
|
|
d6 |
40 |
51 |
58 |
66 |
76 |
88 |
110 |
121 |
150 |
176 |
204 |
260 |
313 |
364 |
|
|
n-φd |
4-14 |
4-18 |
4-18 |
4-22 |
4-22 |
4-22 |
8-22 |
8-22 |
8-26 |
8-30 |
8-33 |
12-36 |
12-36 |
16-36 |
|
