多功能彎頭咬口機主要用于方、矩形通風管道的板料角接、方管彎頭咬口和板料拼接,可咬出東洋骨、直角骨、勾骨和彎頭直角骨四個口形,口形為、、和,使用示意圖如下:

                    ,,注意:咬勾骨時,要將直角骨軋輪卸下并換上備用輪.

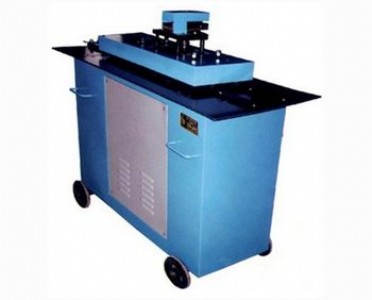

彎頭咬口機 東洋骨咬口機 方管彎頭咬口機 直角骨咬口機

一、性能特征：

1、 該機采用鋼板焊接結構，振動時消除應力，具有良好的剛性和穩定性；

2、 機器采用電機傳動，運動時實現滾壓成角，同步可靠，運動平穩；

3、 機器加工板材表面平整、光滑，尺寸一致，外形美觀；

4、 極大地減輕了傳統手工操作的勞動強度，提高了勞動生產率。

二、技術參數：

1、 加工板材厚度：0.5-1.5mm；

2、 咬口形狀：聯合角、單平口、直角、彎頭；

3、 電動機：（功率）2.2kw-6極；（轉速）940r/min

4、 外形尺寸：1200*700*1050mm

5、 重量：250kg 型號tzy-ab-12ⅲtzy-ab-16ⅲ加工板厚0.5～1.2mm0.5～1.5mm成形尺寸 1217～20mm,7～8mm8～9mm         1617～21mm,7～8mm8.5～9.5mm成形速度8.67m/min7m/min外形尺寸1100×580×1000mm1100×580×1000mm電機功率1.5kw2.2kw整機重量185kg220kg

三、主要部分及結構說明：

四功能咬口機主要由機架部分、聯合角咬口機芯、彎管咬口機芯和傳動系統組成。

1、 機架部分：由型材和板材焊接而成，底部裝有四只腳輪，具有良好的剛性。

2、 聯合角、直角咬口機芯：由啟動部位和上面的滾輪組和墻板組成，具有良好的剛性和穩定平整的成形性；直角咬口機芯由滾輪組、墻板和下面的啟動部位組成咬口成型美觀耐用。

3、 彎管咬口機芯：由底座、底座蓋和壓板組成，結構嚴謹，穩定性強，且加工形狀美觀，性能良好；另加一套單平口咬口形狀模具，構成四種功能的多用咬口機。

4、 傳動系統：將電動機安  裝在機架底部，經皮帶和齒輪組件傳動，使上下輥輪同步運轉。
