電動球閥屬于角行程的旋轉閥類，近些年使用日益廣泛。在需要嚴密關斷的場合，我們一般選用軟密封電動球閥，而高溫或磨蝕較嚴重的工況，則選擇金屬硬密封電動球閥。對于大口徑或壓差較大的電動球閥，選用固定式電動球閥。o型電動球閥的流量特性是線性，而v型電動球閥、電動偏心旋轉閥則呈等百分比的流量特性，這兩種產品都適合作為調節閥來選用。

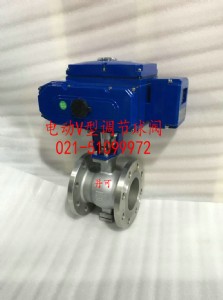

電動v型調節球閥產品概述

   電動v型調節球閥，由電子式電動執行機構和v型球閥組成，是一種由v型切口球面閥板在小開度范圍內貼著密封面旋轉而控制流體的角行程調節閥。v型切口球面板在增大調節比的同時，在截流時對密封環還有剪切作用，因此電動v型調節球閥適用于要求大調節比的控制系統，以及對含纖維質流體、料漿類流體的控制。電動v型調節球閥適用于兩位切斷、調節的場合，采用一體化結構，電動執行機構內置伺服系統，輸入4-20ma控制信號或1-5vdc及220vac電源即可控制運轉。電動v型調節球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。電動v型調節球閥廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫  藥、食品、紡織、輕工等行業。

電動v型調節球閥主要技術參數

閥體形式 直通鑄造球型閥

公稱通徑 dn25～400mm

公稱壓力 pn1.6、2.5、4.0、6.4 mpa

法蘭標準 gb、jb、hg、ansi、jis等

連接形式 對夾式、法蘭式

閥蓋形式 整體式 (適用溫度-45～+400℃)

壓蓋型式 螺栓壓緊式

密封填料 v型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

閥芯形式 帶v型切口的球型閥芯

流量特性 近似等百分比

電源電壓：220v ac單相，380v ac三相，24v/110v/220v dc

輸出力矩：50n·m～4000n·m

動作范圍：0～90°，0～270°，0～360°

控制方式：開關兩位控制，無源觸點信號，1/5k電位計，智能調節（4-20ma模擬量信號控制）

動作時間：15秒/30秒/60秒

保護裝置：過熱保護、過載保護

環境溫度：-30℃～+70℃

機械限位：電氣、機械二重限位

位置測量:可選裝開關或電位計、電位計、比例控制單元

驅動電機：8w/e

防護等級：ip65/ip67

防爆等級：exdⅱ bt4 , exdⅱ ct5

電動v型調節球閥主要特點

1、不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；

2、具有一個v型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；

3、防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ptfe杯形或是o型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；

4、當閥門關閉時，v型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。
