亚洲AV色无码乱码在线观看|?愛妃?av中文字幕无码|最新国产91精品第二页|精品免费国产a级奶水

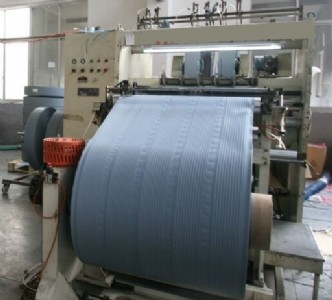

鉛酸  電池隔板,堿  性二氧化錳鋅電池

自從堿  性二氧化錳電池電池在20世紀(jì)60年代早期引進(jìn)以來(lái)，它就在便攜電池市場(chǎng)中占居優(yōu)勢(shì)地位，它的名稱來(lái)源是由于采用了堿  溶液作為電解質(zhì)。堿  性電池與碳鋅電池相比有一些公認(rèn)的優(yōu)勢(shì)，包括更高的能量密度、更長(zhǎng)的壽命、較強(qiáng)的防漏液抗性、在連續(xù)和間歇循環(huán)中更優(yōu)的性能和較低的內(nèi)阻，較低的內(nèi)阻能夠使堿  性電池在較寬的溫度范圍內(nèi)，以較高的倍率放電。

一般地，堿  性mno2電池采用“大孔”非織造布隔膜，該膜是由纖維材料和粘結(jié)劑  制成的，多種混合纖維被用來(lái)生產(chǎn)這種隔膜，這些纖維包括纖維素  、人造纖維（如pva纖維、尼龍），其他形式的隔膜如凝膠狀、無(wú)機(jī)的和輻射接枝的隔膜也都嘗試過(guò)，但還沒(méi)獲得大量的實(shí)際應(yīng)用。

一些先進(jìn)的非織造布隔膜是通過(guò)涂覆纖維制得的，這種纖維是由一種聚合物基質(zhì)和具有羧酸  基團(tuán)的丙烯酸  表面層構(gòu)成的，然后與聚丙烯纖維混合，并用pva纖維黏結(jié)，羧酸  基團(tuán)在電解質(zhì)中是部分交聯(lián)的，溶脹但不溶解。這說(shuō)明與早期主要以纖維素  為主的隔膜材料相比，現(xiàn)在的隔膜是相當(dāng)復(fù)雜的。

生產(chǎn)纖維網(wǎng)狀結(jié)構(gòu)的工藝方法有濕鋪設(shè)、干鋪設(shè)和熔噴三種，綜合因素  比較，濕鋪設(shè)或造紙工藝是最主要的方法，濕鋪設(shè)方法，配置合理，考慮到了纖維素  和聚合物之間的混合。

鉛酸  電池隔板,電池隔膜，使用超短和超細(xì)纖維能夠使混合均勻、性能一致，并實(shí)現(xiàn)孔結(jié)構(gòu)可控由于在堿  性mno2電池中不采用汞  ，因此在陽(yáng)極糊處有一個(gè)結(jié)構(gòu)，基于上述變化，這些電池目前采用在牛皮紙中加入層狀的非織造布布作為電池隔膜，防止由于鋅溶解和遷移引起的短路，這能夠提高隔膜的抗性，制造這種層狀物的關(guān)鍵是使用粘結(jié)劑  （例如pva），該粘結(jié)劑  不會(huì)干擾電極中離子的運(yùn)動(dòng)。一些廠家采用具有大量微小孔徑的非織造布來(lái)制作無(wú)汞  電池，非織造布是由0.1~0.3旦尼爾的人造纖維制成的，直徑更小的纖維能夠在更低的紙張質(zhì)量和厚度的條件下形成更均勻的網(wǎng)狀結(jié)構(gòu)，進(jìn)而提高高倍率性能，通常應(yīng)在潤(rùn)濕率和平均孔徑之間達(dá)到平衡。二次zn-mno2電池是一次電池的副產(chǎn)物，在這種電池中，需要一種微孔隔膜來(lái)防止枝晶的生長(zhǎng)，枝晶是經(jīng)過(guò)大量充放電后形成的，像玻璃紙、接枝膜和聚合物膜材料都可以作為吸收襯底層，另一種可以產(chǎn)生這種效果的方法是在纖維基質(zhì)上涂覆一層粘膠纖維，當(dāng)玻璃紙和粘膠纖維被koh潤(rùn)濕時(shí)，它們都具有顯著的電學(xué)透過(guò)性能。為了生產(chǎn)這種功能性薄膜，將具有潤(rùn)濕和吸收特性的非織造布作為基質(zhì)，而玻璃紙或膜提供短路抗性。隔膜中應(yīng)用的粘結(jié)劑  不能對(duì)電阻有不利

影響，也不能干擾電池內(nèi)部的電化學(xué)行為；鉛酸  電池；鉛酸  電池的發(fā)明已很長(zhǎng)時(shí)間了，但在種類數(shù)量和應(yīng)用領(lǐng)；鉛酸  電池可以分為三類，即汽車用（sli）、固定的；鉛酸  電池水系電解質(zhì)；目前鉛酸  電池用隔膜根據(jù)所采用材料不同可以分為四大；表9列出了電池中不同形式的隔膜以及它們的生產(chǎn)工藝；鉛酸  電池中的典型隔膜；近年來(lái)鉛酸  電池（例如：汽車電池）對(duì)周圍環(huán)境的影響，也不能干擾電池內(nèi)部的電化學(xué)行為。根據(jù)銷售額，堿  性zn-mno2電池的市場(chǎng)是鋰電池的3~4倍。
