產品概述:概述

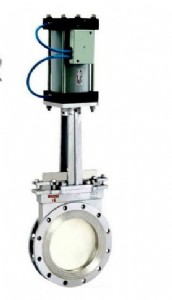

氣動刀型閘閥通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出,也可以完成連續動作的自動控制。用戶可根據實際需要進行選擇。
氣動刀型閘閥品種齊全。主體采用鑄鐵、鑄鋼、不銹鋼等。通徑從dn50~dn1000。
主要結構與特點
本閥主要由左、右閥體、u型密封圈、閘板、鋼螺母、閥桿、支架、氣缸等件組成,閥門啟閉靠氣缸動作來完成。
1、采用對夾式結構,體積小,重量輕; 2、完全敞開的通道,可以防止介質在閥內沉積。
3、新研制的u型封圈,可以保證閥門的良好密封性; 4、流阻小,安 裝維修方便。
5、閘板的外密封,則是通過嵌在閥體內具有彈性的密封條來實現,并可借助于螺釘,壓板進行調整。
主要零件材料
序號零件名稱材料序號零件名稱材料備注1閥體ht2505支架 注1:橡膠的牌號取決于介質和溫度。
2:閘板材質取決于介質成分。2密封圈橡膠(注1)6閥桿 3閘板不銹鋼(注2)7螺母zhmn58-2-24密封條聚四氟乙烯8手輪qt40-17
運行參數:氣缸內徑φ40φ50φ63φ80φ100φ125φ160φ200φ250理論活塞作用力
(以工作壓力為0.4mpa時為準)推力490760121519603077480078691230819227拉力410680103017702675440073791003518463工作介質經凈化含油霧壓縮空氣工作壓力0.15-1環境溫度(℃)-10-+80相對濕度95活塞運動速度(mm/g)50-500耐久性600
使用范圍:產品廣泛用于化工、煤碳、制糖、污水、造紙等領域,是一種理想的密封閥門。特別適合于造紙行業在管道上作調節和節流使用。
