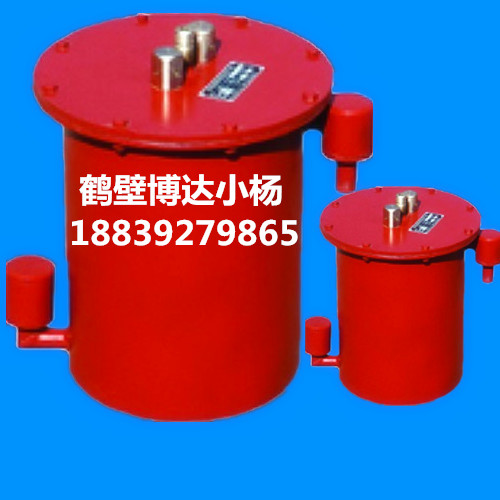

專業加工定做負壓自動放水器,cwg-fy型負壓自動放水器生產廠家可按客戶提供的參數加工生產,保質保量,即使不是在我們廠家購買的負壓自動放水器,如果有哪里不懂或是不明白的地方,我們也可免費提供技術支持,歡迎致電鶴壁博達楊經理。
一、 cwg-fy型負壓自動放水器的結構與性能等參數
(1)結構
負壓自動放水器主要由通大氣閥1、負壓平衡管2、托盤3、側導向桿4、磁鐵5、中心導向桿6、外筒7、放水閥保護罩8、放水閥9、導向座10、浮漂11、進水閥12等組成。
(2)性能
適用負壓范圍:0~-0.09mpa
自動放水速度:7l/min(間歇放水)
(3)外形尺寸與重量
外形尺寸(長×寬×高):
415*330*440 mm
重
量:
約31kg
二 、 自動放水器的安 裝
1. 自動放水器安 裝在管路的低洼處。
2. cwg-zy型正壓自動放水器的進水管直接與抽放管路連接(管路下部焊一節2"短節)
3. cwg-fy型負壓自動放水器的安 裝地點管路上部焊上一個1/2"的管短節(如果是吊起來的管路,可以在管路中心線以上任何位置),下部焊接一個1.5"的管短節
4.上述短節處各安 裝一個閥門,以便維修放水器時使之與抽放管路斷開。
5.連接管可以用夾布膠管或鋼管(最好用膠管,以便安 裝與維修)。
6.如果抽放管路內臟污較多,在管路與放水器之間要安 裝一個沉淀器,沉淀器由用戶自備。沉淀器一個進水口(1.5"),一個出水口(3/4"),只要能將管路中的贓物沉淀下來以便放水器正常工作就行。管路中贓物較少的地方可以不安 裝沉淀器。
7.放水器進水口必須低于管路底部。
8.放水器中心線要盡量鉛直,與水平垂直偏差在±10°。
三、負壓自動放水器的工作原理:放水器的進水管和負壓平衡管均與瓦斯管路連通,負壓平衡管和進水閥開啟,在瓦斯管路負壓的作用下放水閥處于關閉狀態。此時瓦斯管路的水可通過進水管流進放水器,浮漂將隨著水位上升而上升,筒內與大氣相通,進水閥關閉。
在積水的靜水壓力作用下,放水閥被打開,開始放水。放水速度取決于筒內液面高度和放水管直徑的大小。隨著水的不斷流出,浮漂下降,使負壓平衡管開啟,放水器重新與瓦斯管路連通,通大氣閥與放水閥在大氣壓力作用下關閉,浮漂位置又處于初始狀態。如此周而復始,實現自動放水。
購買負壓自動放水器一定不要光聽價格,大家一定聽說過“貴的東西除了貴沒其它毛病,便宜的東西除了便宜,其它全是毛病”沒有合理利潤的支撐,哪來的質量保障和服務售后。
