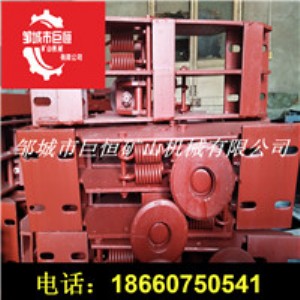

主壓繩輪-絞車配件主壓繩輪

巨恒礦山價直銷sq無極繩絞車及配件sq-20 sq-30 sq-40 sq-50 sq-60b sq-80b

sq-100b sq-120b sq-132b制動輪 聯軸節 輪轂 摩擦輪 大齒輪 軸套 傳動軸 軸承蓋 齒輪軸 軸承座 隔套 底座 尾輪 五輪張緊器

三輪張緊器 梭車 主壓繩輪組 副壓繩輪組 托繩輪組 組合壓繩輪組 組合托繩輪組 組合拐彎裝置 彎道護軌裝置 詳細說明:無極繩連續牽引車,是煤礦井下巷道以鋼絲繩牽引的一種普通軌道運輸設備；適用于長距離大傾角、多變坡、大噸位工況條件下的工作面順槽、采區上(下)山和集中軌道巷等材料、設備的不經轉載的直達運輸；是替代傳統小絞車接力、對拉運輸方式,實現運輸整體液壓支架和礦井各種設備的一種理想裝備；也可用于金屬礦山的井下巷道和地面,坡度不大且有起伏變化的軌道運輸,適應傾角不得大于20°。 無極繩連續牽引車,吸收了繩牽引卡軌車的先進技術,借鑒了傳統無極繩絞車的實用經驗,創造性開發研制的一種實用新型輔助運輸裝備,是對井下輔助運輸系統的進一步完善和提高。綜合起來有如下性能特點:(1)可靠性高,操作簡單。采用機械傳動方式,設置兩套制動系統,可靠性高且結構緊湊；按鈕控制,操作方便,極大地降低了對工人的操作要求,大大地減少了勞動強度。(2)一機多能,用途廣。無極繩連續牽引車既可使用在順槽,又可應用在采區上(下)山,還可布置在集中軌道巷,又能為掘進后配套服務。(3)布置靈活,適應性強。

系統既能布置成雙軌單運輸,又能布置成四軌雙運輸,還能布置成三軌雙運輸。 無極繩連續牽引車的絞車可布置在軌道一直線上,平行于軌道布置,也可布置成與軌道成一定角度。 雙軌單運輸,可采用兩根鋼絲繩同在軌道內側,也可采用主繩在軌道內側,而副繩在軌道外側的布置形式。 絞車采用雙向出繩,進出繩方便且體積較小。既可利用原有硐室布置,又能靠巷道側幫布置,可適應不同巷道工況靈活布置。(4)可實現巷道水平轉彎運輸。根據巷道轉彎角度配置必要的專用彎道護軌裝置,達到水平曲線運輸之目的。(5)配置靈活,便捷安 裝。根據不同條件,選用不同方案,采用不同輪組配置方式,可適應起伏變化坡道的不同運輸需求；采用靈活的固定結構,拆裝便利；尾輪固定簡單,適應運輸距離的變化,可快捷地移動。(6)容繩量大,運行費用低。采用機械式張緊裝置張緊鋼絲繩,鋼絲繩張力隨牽引工況而變化；采用導向輪分繩,避免鋼絲繩咬繩,減少鋼絲繩磨損,鋼絲繩使用壽命長；梭車采用儲繩結構,可減少有運距變化巷道鋼絲繩浪費；部件采用可靠的機械結構,故障率低,維護量小。(7)連續運輸,安 全高效。安 裝區段內直達運輸,無需轉載,減少人力倒車次數,減輕了作業人員的勞動強度；大大降低了管理人員的管理難度,以及設備使用的事故率。 主要技術參數: 型號 sq-20

sq-30 sq-40 sq-50 sq-60b sq-80b sq-100b sq-120b 牽引力kn 20

30 40 50 60/40 80/53 100/65 120/80 電機功率kw 22 37 45 55 55

75 90 110 牽引力速度m/ 1 1 1 1 0.67/1.12 0.67/1.12 0.67/1.12

0.67/1.12 鋼 絲 繩 最小直徑 mm φ18 φ18 φ22 φ22 φ22 φ24 φ26 φ28 結構 6×19s+fc 最小破斷拉力kn 179 179 267 267 267 317 373 432

驅動滾筒最小直徑 mm 950 1200 1200 1200 1200 1200 1400 1400 軌距 mm 600/900 外形尺寸 (長×寬×高) mm 1700 x 1330 x 1045 2210 x 1440 x 1355 2352

x 1500 x 1366 2405 x 1500 x 1366 2598 x 1698 x e 1
