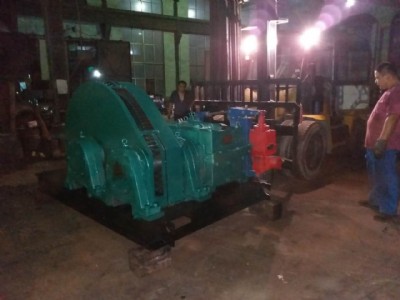

煤礦專用機械設備 無極繩絞車 調度無極繩絞車

sq系列礦用無極繩連續牽引車系統是以鋼絲繩牽引的礦井軌道運輸設備，使用于長距離、大傾角、多變坡、大噸位工況條件的普通軌運輸。主要用于煤礦井下工作面順槽、掘進后配套和采區巷道，運送生產所需材料設備及排矸，也可用于金屬礦井下巷道和地面軌道運輸。

牽引車配置有絞車、張緊裝置、梭車、尾輪、壓繩輪組、托繩輪組及電控等，通過鋼絲繩組合成運輸系統。無極繩絞車有55kw、75kw、110kw三種形式，均采用機械制動。其中，55kw絞車分為sq-55單速和sq-55b雙速;75kw絞車為雙速，分為sq-75、sq-75b單滾筒; 張緊裝置分為三輪和五輪兩種形式，根據不同工況條件選用。

牽引車直接運行于井下現有軌道系統，替代傳統的小絞車接力、對拉運輸方式，實現不經轉載的連續直達運輸。系統可布置為單道單向運輸，雙道雙向運輸或三軌雙向運輸，并可使用水平彎道運輸。

該設備操作簡單、適應性強、一次性投資少、運行費用低、可靠性高，是目前適合國情的煤礦進下高效輔助設備，是替代小絞車連續轉運的理想產品。

牽引車運輸設備主要用途及使用范圍

1、主要用途及適用范圍

牽引車主要用于巷道坡度不大于20度的煤礦井下巷道軌道運輸牽引系統。適用于長距離、大傾角、多變坡、大噸位工況條件下的工作面順槽、采區上（下）坡和集中軌道巷材料、設備等系統行駛路線內的不經轉載的直達運輸?shù)膭恿�。是替代傳統小絞車接力、對拉運輸方式比較理想的輔助運輸設備。但不適用于載人和提升的絞車。

2、適用的工作條件

1、本絞車是用于有瓦斯、煤氣易燃氣體的場所。但周圍空氣中的瓦斯、煤塵等不應超過《煤礦安 全規則》中規定的濃度。

2、周圍空氣0℃～40℃；相對溫度不大于85％（環境溫度為20℃±5℃時）；海拔高度不超過1000m，上坡度不超過20℃，并能防止液體入侵電器內部，無劇烈震動、顛簸；無腐蝕性氣體的環境中工作。

3、當海拔高度超過1000m時，需考慮到空氣冷卻作用和介電強度的下降，所選用的電氣設備應根據制造廠和用戶的協議進行專門設計后方能安 全使用。

主要構成

sq無極繩連續牽引車的一般配置有絞車、張緊裝置、梭車、尾輪和輪組等,用鋼絲繩連成一體。無極繩牽引車主要有以下幾大部分構成:

(1)絞車

主要由電機、底座、減速器、滾筒部分、聯軸器、電液制動閘、手動制動閘等設備組成;或根據需要配備變頻電機或開關磁阻電機配備進口sew減速機,實現無級調速,集成化控制,該系統具有能量回饋功能,滿足重載下坡工況。驅動滾筒、繩徑比均達50倍以上,符合mt/998-2006標準要求。絞車是整個系統的動力源,有多種形式,采用機械傳動,有雙速和無級調速之分,有拋物線單滾筒和繩槽式雙滾筒兩種型式。

(2)張緊裝置

可吸收鋼絲繩系統由于彈性變形而伸長的部分,同時,可為絞車提供張緊力,保證鋼絲繩在卷繩筒繩襯上有較穩定的正壓力。張緊裝置有液壓張緊(jwb型采用)和機械張緊,機械張緊裝置分三輪和五輪兩種型式,根據坡度大小、巷道長短選用。

(3)梭車

用來連接礦車、平板車、材料車等車列的,并具有固定和儲存鋼絲繩的功能。前后兩端是碰頭,碰頭連接車列。牽引車可適應軌道的各種變化,保證車輛穩定運輸不掉道。具有斷繩自動停車保護功能。有普通型和加重型兩種�？筛鶕�(jù)運輸對象選用。

(4)尾輪

尾輪固定在運距的終端,支承整個系統的反力,并可隨工作面的推進,可方便地移動,以實現運距的變化。在運輸支架時,須澆灌水泥基礎固定尾輪,其它情況可用錨桿或其它方法固定。尾輪有單尾輪、雙尾輪、大尾輪之分。根據用戶要求系統布置情況而定。

(5)輪組

包括主壓繩輪組、副壓繩輪組、托繩輪組及過岔輪組。還有組輪合托輪組和組和壓輪組。該輪組配置型式,根據系統布置方式確定。

(6)彎道裝置(有轉彎時需用)

如巷道需要轉彎時,需配置專用設計的彎道護軌系統或轉向輪組等轉彎裝置。使用數量可根據巷道轉彎時,軌道轉彎曲率半徑計算確定。

(7)電控保護系統

配備漏泄移動通訊/信號系統或無機繩絞車綜合保護裝置。前者具有打點、通話、急停等功能；后者以進口高速可編程控制器為核心,配以專業化人機界面,速度顯示、緊急停車、過卷過放、過速、欠速等保護功能保護,并具有岔道語音警示,沿道語音通訊等功能,與無極繩絞車電控開關配合使用,實現絞車自動化控制。
