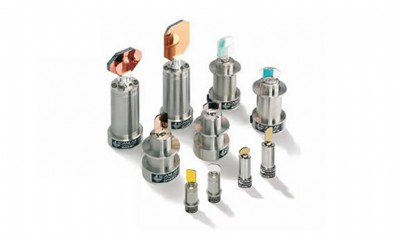

ossl系列光學掃描振鏡是為光學應用開發的具有高性能旋轉電機。它包括基于運動電磁技術的電機和高精度的位置檢測器，主要應用領域是激光束偏轉鏡片的快速精準定位。

基于多年開發和制造工業界掃描振鏡、掃描系統和掃描方案的經驗，我們研發出ossl這款獨特動態性能的振鏡。ossl電機部分與鏡片負載完美配合，具有完美的動態響應特性。軸向預置高精度軸承保證無反向間隙，高強度且低摩擦，使用壽命長！

振鏡除了高精度光學位置檢測系統具有高重復性和低漂移特性外，還配備加熱器和溫度傳感器，讓振鏡即使在異常波動環境中也能保持良好的溫度特性，保證了長期工作狀態下的穩定性。

我們提供的振鏡都配備了針對于各種典型波長的鏡片，而且為了取得好的反射特性，所有反射鏡片的轉動慣量、硬度和平面度都進行了優化。這款高品質振鏡長期連續使用沒有誤差累計，因為其內在集成的綜合性測量裝置確保系統質量得到持續保持。安 裝振鏡旋轉對稱法蘭結構，便于安 裝。安 裝時振鏡外殼必須與機器結構實現電氣上隔離。鏡片的限位機構已經集成在振鏡上，只需直接將鏡片安 裝在振鏡的軸端即可使用。ossl系列振鏡性能指標型號ossl-xsossl-tossl-sossl-mossl-l轉子慣量0.028g·cm0.125g·cm20.34g·cm21.2g·cm25.1g·cm2轉矩常量2.3n·mm/a5.3n·mm/a7.5n·mm/a15 n·mm/a24 n·mm/a線圈阻抗3.9 ω2.8 ω2.7 ω2.2 ω0.85 ω線圈感抗90μh145 μh165 μh275 μh300 μh最大有效電流 (最高箱體溫度50oc)1.8 a2.2 a2.5 a3.5 a5 a峰值電流6 a10 a10 a10 a15 a帶電纜重量49 g72 g263 g340 g425 g無電纜重量23 g46 g---接頭sd-9 socketsd-9 socketsd-15 socketsd-15 socketsd-15 socket建議負載慣量0.02 g·cm20.1 g·cm20.35 g·cm21.2 g·cm28 g·cm2最大負載慣量0.05 g·cm20.5 g·cm21.5 g·cm26 g·cm225 g·cm2建議光學孔徑7mm8.5mm10mm14mm20-30mm小步長階躍響應時間0.23 ms0.24 ms0.25 ms0.40 ms0.8 ms跟隨誤差0.11 ms0.12 ms0.14 ms0.24 ms0.35 ms建議驅動板microssvmicrossvminissv microaio ssv30minissv ssv30ssv30ossl系列振鏡通用性能指標(所有角度以機械角度計)光學性能最大掃描角度±12 °非線性< 0.4 ％ ptp偏置漂移< 15 μrad/k增益漂移< 50 ppm/k重復精度5 μrad位置檢測器差模–11 μa/°共模–140 μa位置檢查器電壓6.5 v - 11.5 v位置檢查器電流35 ma - 60 ma加熱器加熱器阻抗120 ω溫度傳感器阻抗1000ω@ 25°c,578ω@40°c電纜 長0.22 m安 裝要求 電氣絕緣隔離操作溫度 25 ± 20 °c電氣連接電源電壓±(15+1.5) v dc輸入信號可選: ±4.8 v; ±9.6 v;

±4.8 ma; ±9.6 ma輸出信號3 態ttl 電平信號8小時長期工作漂移啟動后有溫度穩定< 0.6 mrad 光學角度啟動后無溫度穩定<0.3mrad 光學和溫度產生的增益和偏置漂移操作溫度 25 ±10 °c
