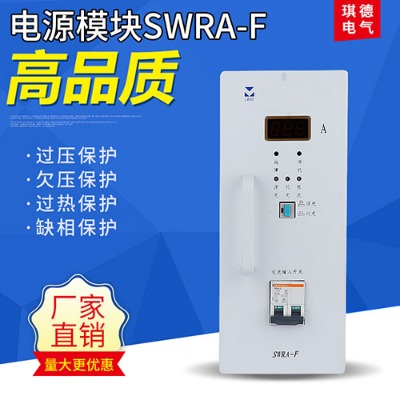

swra-f高頻開關電源模塊，swra-f高頻整流模塊，swra-f高頻充電模塊，swra-f直流屏高頻充電機，swra-f微機智能充電模塊，swra-f高壓房智能充電模塊，swra-f微機通信模塊

產品用途

主要適用在發電廠、水電站以及各類變電站、開閉所和用戶變中，為斷路器分、合閘及二次回路中的控制、信號、保護、遠動通訊和故障照明提供直流電源。應用于電力、石油、化工、冶金、機械、造紙、煤炭、建材、紡織、釀酒等領域。

產品組成

·  交流配電單元

·  監控系統模塊

·  調壓硅鏈模塊

·  絕緣監測模塊

·  高頻開關整流模塊

·  蓄電池監測儀

·  蓄電池組

·  饋電單元

各組成部分的原理和功能

· 交流配電單元： 直流屏的交流系統一般都有兩路交流電輸入，正常時交流電輸入切換開關置于“自動”位置，1路工作，2路備用，交流電經交流輸入空氣開關、交流接觸器、避雷器等送至各個充電模塊，為高頻開關整流模塊提供交流電源。

· 監控系統模塊：直流屏的監控系統是一個帶lcd顯示屏的人機界面，它是底層模塊和后臺管理的橋梁，是直流屏的大腦，發負責管理充電模塊和底層對電池自動管理，查看當前故障信息、歷史信息記錄和各種參數。

· 調壓硅鏈模塊：直流電源系統對電池組進行均衡充電時，充電模塊的輸出電壓會高于控制回路的額定電壓值，這時就需要一個調壓裝置來調節電壓給控母回路供電。硅鏈模塊就是這樣一個調壓裝置，可自動和手動來改變電壓的大小，而保證控制母線的電壓在范圍之內。

· 降壓硅鏈單元是利用大功率的整流二極管的pn結正向壓降疊加來產生調整壓降。這種方式安 全可靠，抗沖擊性好，易維護。

· 絕緣檢測模塊：用于監控直流統電壓及其絕緣情況，在直流系統出現絕緣強度下降（220v直流電壓系統一般為低于25kω，110v直流電壓系統一般為低于7 kω）等異常情況下，發出聲光告警，并能找出對應的支路號和對應的電阻值。

· 高頻開關整流模塊：高頻開關整流模塊是直流屏的心臟，負責給直流屏提供動力，一方面給蓄電池充電，另一方面給直流負載提供正常工作電流。充電模塊內部有監控板能監視、控制模塊運行情況。由于充電模塊本身具有cpu，充電模塊也可以脫離監控模塊獨立運行。

· 蓄電池組：作為全站直流系統的后備電源，在充電模塊停止工作時，蓄電池?zé)o間斷的向直流母線送電；此外，在電磁式斷路器進行合閘操作時，合閘電流大于100a，此時蓄電池成為合閘電源。他就相當于一個存儲機構，是整個直流屏的倉庫，大家都知道交流電是不能存儲的，所以直流屏就利用電池組把由模塊轉換過來的直流電轉化成化學能，等到交流停電時又由化學能轉化成電能來給直流負載供電。
