ms22-300/60手動錨索張拉機具,錨索張拉機具張拉力-型號-價格

礦用錨索張拉機具,錨索張拉機具產地,錨索張拉機具配件,錨索張拉機具2020年報價單,工程用錨索張拉機具,電動錨索張拉機具

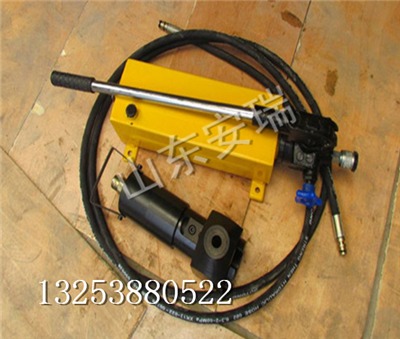

ms22-300/60型礦用錨索張拉機具由張拉千斤頂,手動液壓泵以及高壓膠管等組成,構成一組煤礦巷道錨索預應力張拉的必備設備。通過更換鋼絞線鎖片適用于直徑為φ15.24,φ17.8,φ18.9或φ21.6㎜的錨索的張拉安 裝。該機同樣也適用于使用錨索的交通隧道、樁基工程和冶金、化工等礦山工程。

產品參數

性能參數 參數值

產品型號                    ms15-180/55    ms18-200/60       ms22-300/60

整機 額定張拉力         180               200               300

千斤頂額定壓力         55                60                60

適應錨索公稱直徑      15.24           17.8/18.9           18.9/21.6

張拉力值滿量程準確度偏差                            ≤3％

張拉力測量?jī)x表 型式                                  指針式

型號 ——

量程                   0—280            0—280            0—340

精度等級                      1.5級             1.5級              1.5級

張拉千斤頂 缸徑         75               75                 95

行程                    150              150               100

中心孔徑                 17              20                 24

機重                      18               18                20

液壓泵站 系統額定工作壓力                63

油箱有效容積                                4

系統排量（ml/次） 低壓                           14.5

高壓                                             2.3

機重                                       11.5

型式 雙出口,                                   手動式

手搖力                                      500

工作原理：

工作原理如上圖所示,可分四個過程

1、充液：液壓泵在開始工作時,油液被柱塞壓入高低壓?jiǎn)蜗蜷y,通過高低壓?jiǎn)蜗蜷y進入張拉千斤頂,當壓力升至1mpa時,則低壓閥打開,低壓油溢回儲油管。2、升壓：在上述的基礎上,高壓柱塞繼續工作,壓力逐漸升高,推動張拉千斤頂工作,從而實現對錨索的張拉。然后,撥動換向閥,實現活塞反向運動而退錨。當壓力超過額定壓力63mpa時,則高壓閥打開、高壓油從高壓閥溢回儲油管,壓力始終保持在63mpa。高壓閥就是安 全閥。

3、工作：在工作過程中,由于工作張拉千斤頂做功,能量會減少,所以要隨時搖動手柄,保持所需的工作壓力,直至工作結束。

4、卸載:液壓泵工作完畢,需要將壓力減至為零,打開卸載閥,油液流回儲油管,完成卸載工作。

充油、升壓、工作過程實際上是不可分割的,只搖動手柄就可完成這三個過程。
